Einführung

2.11 Galvanische Trennung (PELV)

2.11.1 PELV (Schutzkleinspannung) –
Protective Extra Low Voltage
WARNUNG
Installation in großer Höhenlage:
380–500 V, Schaltschrank D, E und F: Bei Höhenlagen
über 3 km über NN sollten Sie Danfoss bezüglich PELV
(Schutzkleinspannung) zurate ziehen.
525–690 V: Bei Höhenlagen von mehr als 2 km über NN
ziehen Sie bitte Danfoss bezüglich PELV (Schutzklein-
spannung) zurate.
WARNUNG
Das Berühren spannungsführender Teile – auch nach der
Trennung vom Netz – ist lebensgefährlich.
Lassen Sie vor dem Berühren elektrischer Bauteile
mindestens die in Tabelle 2.1 angegebene Zeit
verstreichen.
Eine kürzere Wartezeit ist nur zulässig, wenn auf dem
Typenschild für das jeweilige Gerät angegeben.
Stellen Sie ebenfalls sicher, dass andere Spannungs-
eingänge, wie DC-Zwischenkreiskopplung, sowie der
Motoranschluss für kinetischen Speicher getrennt
worden sind.
PELV bietet Schutz durch Kleinspannung. Ein Schutz gegen
elektrischen Schlag gilt als gewährleistet, wenn die
Stromversorgung vom Typ PELV (Schutzkleinspannung –
Protective Extra Low Voltage) ist und die Installation
gemäß den örtlichen bzw. nationalen Vorschriften für
PELV-Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06
entsprechen PELV (gilt nicht bei geerdetem Dreieck-Netz
größer 400 V).
Sie erreichen die galvanische (sichere) Trennung , indem
Sie die Anforderungen für höhere Isolierung erfüllen und
die entsprechenden Kriech-Luftabstände beachten. Diese
Anforderungen sind in der Norm EN 61800-5-1
beschrieben.
Die Bauteile, die die elektrische Trennung bilden, erfüllen
ebenfalls die Anforderungen an eine höhere Isolierung und
die entsprechenden Tests gemäß der Beschreibung in EN
61800-5-1.
Die galvanische PELV-Trennung ist an sechs Punkten
vorhanden (siehe Abbildung 2.20):
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
®
VLT AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
1. Stromversorgung (SMPS) einschließlich Signal-
trennung der Zwischenkreisspannung U
2. Gate-Treiber zur Ansteuerung der IGBTs (Triggert-
ransformatoren/Optokoppler).
3. Stromwandler.
4. Optokoppler, Bremsmodul.
5. Einschaltstrombegrenzung, Funkentstörung und
Temperaturmesskreise.
6. Ausgangsrelais.
5 4 1
6
a

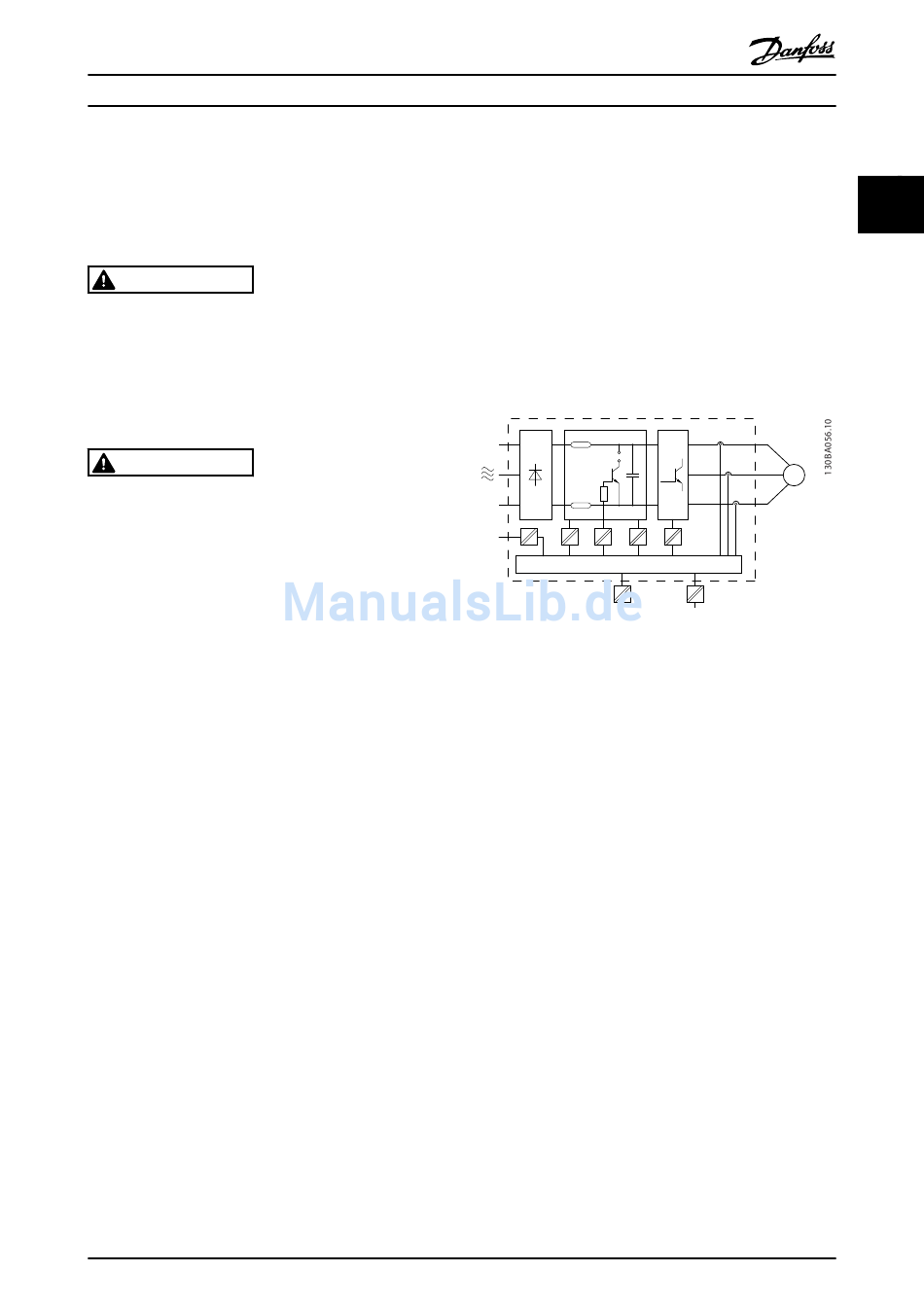

Abbildung 2.20 Galvanische Trennung
Eine funktionale galvanische Trennung (a und b auf der
Zeichnung) ist für die optionale externe 24-V-Versorgung
und die RS-485-Standardbus-Schnittstelle vorgesehen.

2.12 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnologie setzt hochfrequentes
Schalten bei hoher Leistung voraus, wodurch ein
Ableitstrom im Erdanschluss entsteht. Ein Fehlerstrom an
den Ausgangsleistungsklemmen des Frequenzumrichters
kann eine Gleichstromkomponente enthalten, die die
Filterkondensatoren laden und einen transienten Erdstrom
verursachen kann.
Der Ableitstrom gegen Erde setzt sich aus verschiedenen
Faktoren zusammen und hängt von verschiedenen System-
konfigurationen ab, wie EMV-Filter, abgeschirmte
Motorkabel und Leistung des Frequenzumrichters.
.
DC
3
M
2
b
35
2 2
