2.4.5 Istwertverarbeitung

2 2
Die Istwertverarbeitung lässt sich so konfigurieren, dass sie
mit Anwendungen arbeitet, die eine erweiterte Steuerung
erfordern, wie etwa mehrere Sollwerte und mehrere
Istwerte (siehe Abbildung 2.16). Drei Regelverfahren sind
gebräuchlich:
Einzelne Zone, einzelner Sollwert
Dieser Regelungstyp ist eine grundlegende Istwertkonfigu-
ration. Sollwert 1 wird zu einem anderen Sollwert (falls
vorhanden) addiert und das Istwertsignal wird gewählt.
Mehrere Zonen, einzelner Sollwert
Dieser Regelungstyp verwendet 2 oder 3 Istwertsensoren,
aber nur einen Sollwert. Der Istwert kann hinzugefügt oder
abgezogen werden oder aus ihm kann der Durchschnitt
gebildet werden. Zusätzlich kann der maximale oder
minimale Wert verwendet werden. Sollwert 1 wird
ausschließlich bei dieser Konfiguration eingesetzt.

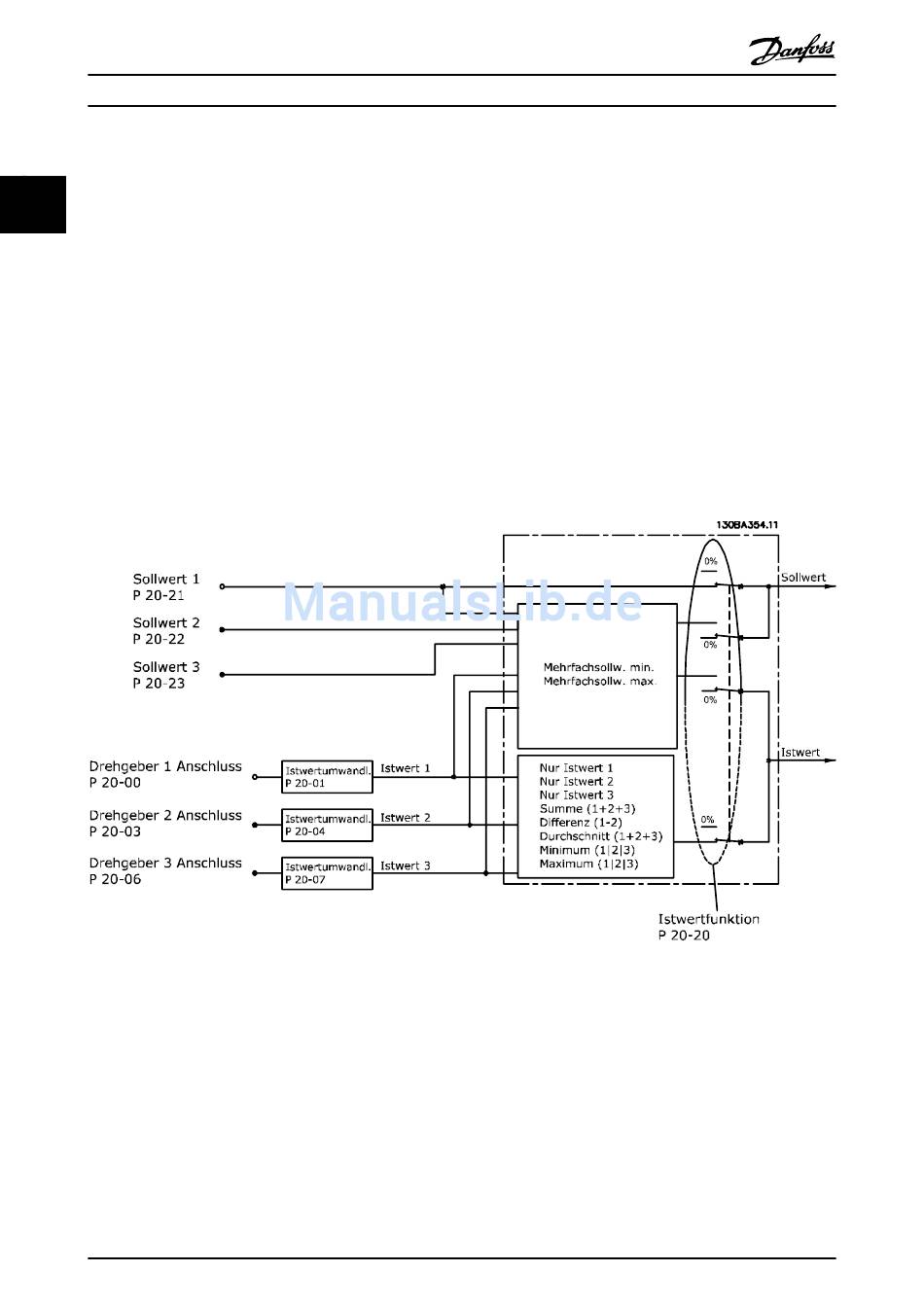

Abbildung 2.16 Blockschaltbild über die Verarbeitung von Istwertsignalen
Istwertumwandlung
In einigen Anwendungen kann die Umwandlung des
Istwertsignals hilfreich sein. Zum Beispiel kann ein
Drucksignal für eine Durchflussrückführung verwendet
werden. Da die Quadratwurzel des Drucks proportional
zum Durchfluss ist, ergibt die Quadratwurzel des
Drucksignals einen zum Durchfluss proportionalen Wert,
siehe Abbildung 2.17.
26
®
VLT AQUA Drive FC 202
Mehrere Zonen, Sollwert/Istwert
Das Sollwert/Istwert-Paar mit der größten Differenz regelt
die Drehzahl des Frequenzumrichters. Das Maximum
versucht, alle Zonen an oder unter ihren jeweiligen
Sollwerten zu halten; das Minimum versucht, alle Zonen an
oder über ihren jeweiligen Sollwerten zu halten.
Beispiel
Eine Anwendung mit 2 Zonen und 2 Sollwerten. Der
Sollwert von Zone 1 beträgt 15 bar, der Istwert 5,5 bar. Der
Sollwert von Zone 2 beträgt 4,4 bar, der Istwert 4,6 bar.
Wenn Maximum eingestellt ist, werden Sollwert und
Istwert der Zone 1 an den PID-Regler gesendet, da diese
die geringere Differenz aufweist (der Istwert ist größer als
der Sollwert, was eine negative Differenz ergibt). Wenn
Minimum ausgewählt wurde, werden Sollwert und Istwert
der Zone 2 an den PID-Regler gesendet, da dieser die
größere Differenz aufweist (der Istwert ist kleiner als der
Sollwert, was eine positive Differenz ergibt).
