Systemintegration
Motor
U V W
2 2 2
U V
W
1 1 1
FC
96 97 98
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98

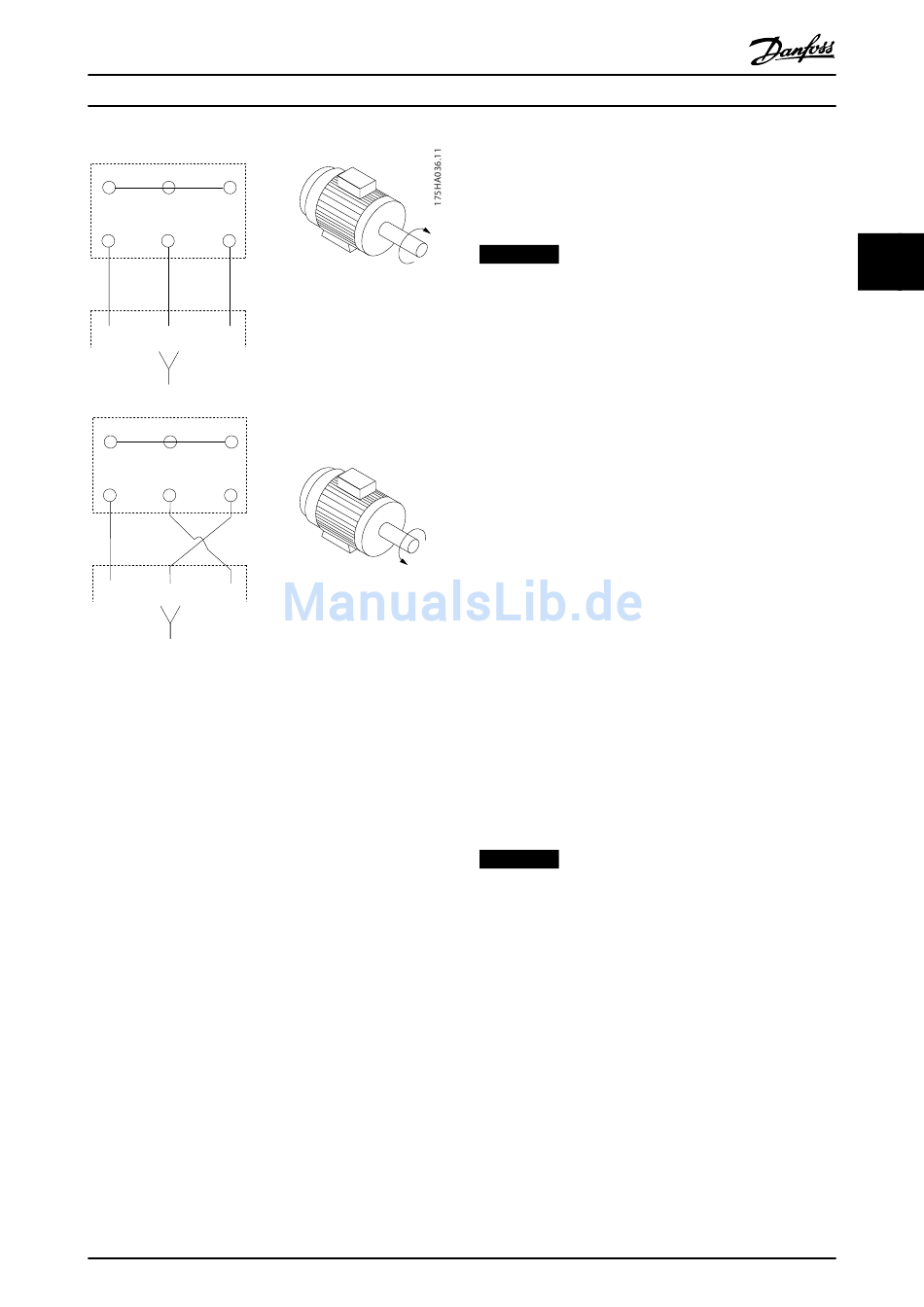

Abbildung 3.10 Klemmenanschluss für Rechts- und Linkslauf
Ändern Sie die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von Parameter 4-10 Motor Drehrichtung.

3.4.5 Motorkabelabschirmung

Frequenzumrichter erzeugen an ihren Ausgängen Impulse
mit steilen Spannungsflanken. Diese Impulse enthalten
hochfrequente Anteile (deren Werte bis in den Gigahertz-
Bereich reichen), die unerwünschte Strahlungen aus dem
Motorkabel verursachen. Diese Strahlung kann durch
abgeschirmte Motorkabel reduziert werden.
Die Abschirmung der Kabel hat folgenden Zweck:
•
Reduzierung der Menge an abgestrahlten
Störungen.
•
Verbesserung der Störfestigkeit einzelner Geräte.
Durch die Abschirmung werden hochfrequente Anteile
einfangen und zurück zur Störquelle geleitet, in diesem Fall
zum Frequenzumrichter. Abgeschirmte Motorkabel sorgen
ebenfalls für Störfestigkeit gegen nahe gelegene externe
Störquellen.
Auch bei einer guten Abschirmung wird die Strahlung
nicht vollständig eliminiert. Systemkomponenten, die sich
MG20N603
Projektierungshandbuch
in der Strahlungsumgebung befinden, müssen ohne
Verschlechterung der Leistung betrieben werden können.

3.4.6 Anschluss von mehreren Motoren

HINWEIS
Wenn sich die Motorgrößen stark unterscheiden, können
beim Hochfahren und bei niedrigen Drehzahlen
Probleme auftreten, da der relativ hohe Ohm-Widerstand
der kleinen Motoren im Stator in solchen Situationen
eine höhere Spannung erfordert.
Der Frequenzumrichter kann mehrere parallel geschaltete
Motoren steuern/regeln. Bei parallelem Motoranschluss
müssen Sie die folgenden Punkte beachten:
•
•
•
•
•
•
•
HINWEIS
Bei parallel geschalteten Motoren müssen Sie
Parameter 1-01 Steuerprinzip auf [0] U/f einstellen.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
VVC+-Modus kann in einigen Anwendungen
verwendet werden.
Der Gesamtstrom der Motoren darf den
maximalen Ausgangsnennstrom I
zumrichters nicht übersteigen.
Verwenden Sie bei langen Kabeln keine
gemeinsame Anschlussverbindung, siehe
Abbildung 3.12.
Die in Tabelle 3.4 angegebene gesamte Motorka-
bellänge gilt nur, so lange die parallelen Kabel
kurz gehalten werden (jeweils kürzer als 10 m).
Siehe Abbildung 3.14 und Abbildung 3.15.
Berücksichtigen Sie den Spannungsabfall an den
Motorleitungen, siehe Abbildung 3.15.
Verwenden Sie bei langen parallelen Kabel ein
LC-Filter, siehe Abbildung 3.15.
Für lange Kabel ohne parallelen Anschluss, siehe
Abbildung 3.16.
3
