Technische Daten
7 7

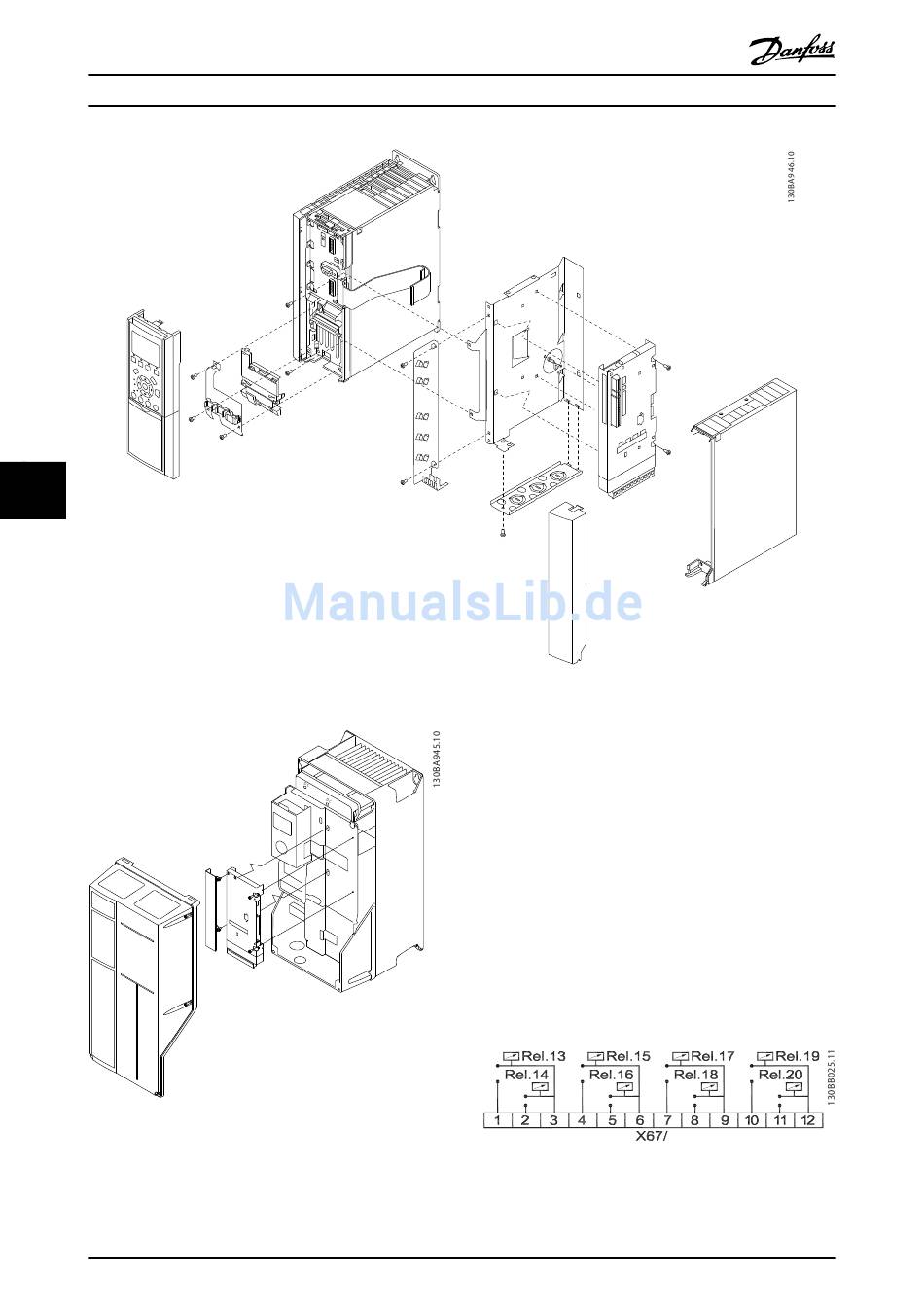

Abbildung 7.17 Baugrößen A2, A3 (und B3) 40 mm (nur eine C-Option)
Abbildung 7.18 Baugrößen B (außer B3) und C
Installation der Option MCO 102
184
®
VLT AQUA Drive FC 202
Verdrahten der Klemmen
Abbildung 7.19 Klemmenanschlüsse erweiterter Kaskaden-
regler MCO 102, 8 Relais
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
1. Trennen Sie die Stromversorgung.
2. Trennen Sie die spannungsführenden Anschlüsse
an den Relaisklemmen von der Stromversorgung.
3. Bauen Sie das LCP, die Klemmenabdeckung und
die LCP-Halterung aus dem FC 202 aus.
4. Stecken Sie die Option MCO 102 in Steckplatz C1.
5. Verbinden Sie die Steuerkabel und entlasten Sie
das Kabel über die mitgelieferten Kabelbinder.
6. Bringen Sie die mitgelieferte LCP-Aufnahme und
die Klemmenabdeckung an.
7. Bauen Sie das LCP wieder ein.
8. Schließen Sie die Netzversorgung wieder am
Frequenzumrichter an.
