Anwendungsbeispiele
4.3.5 Schaltbild für Kaskadenregler
Abbildung 4.11 zeigt ein Beispiel für einen einfachen
Kaskadenregler mit einer Pumpe mit variabler Drehzahl
(Führungspumpe) und zwei Pumpen mit konstanter
4
4

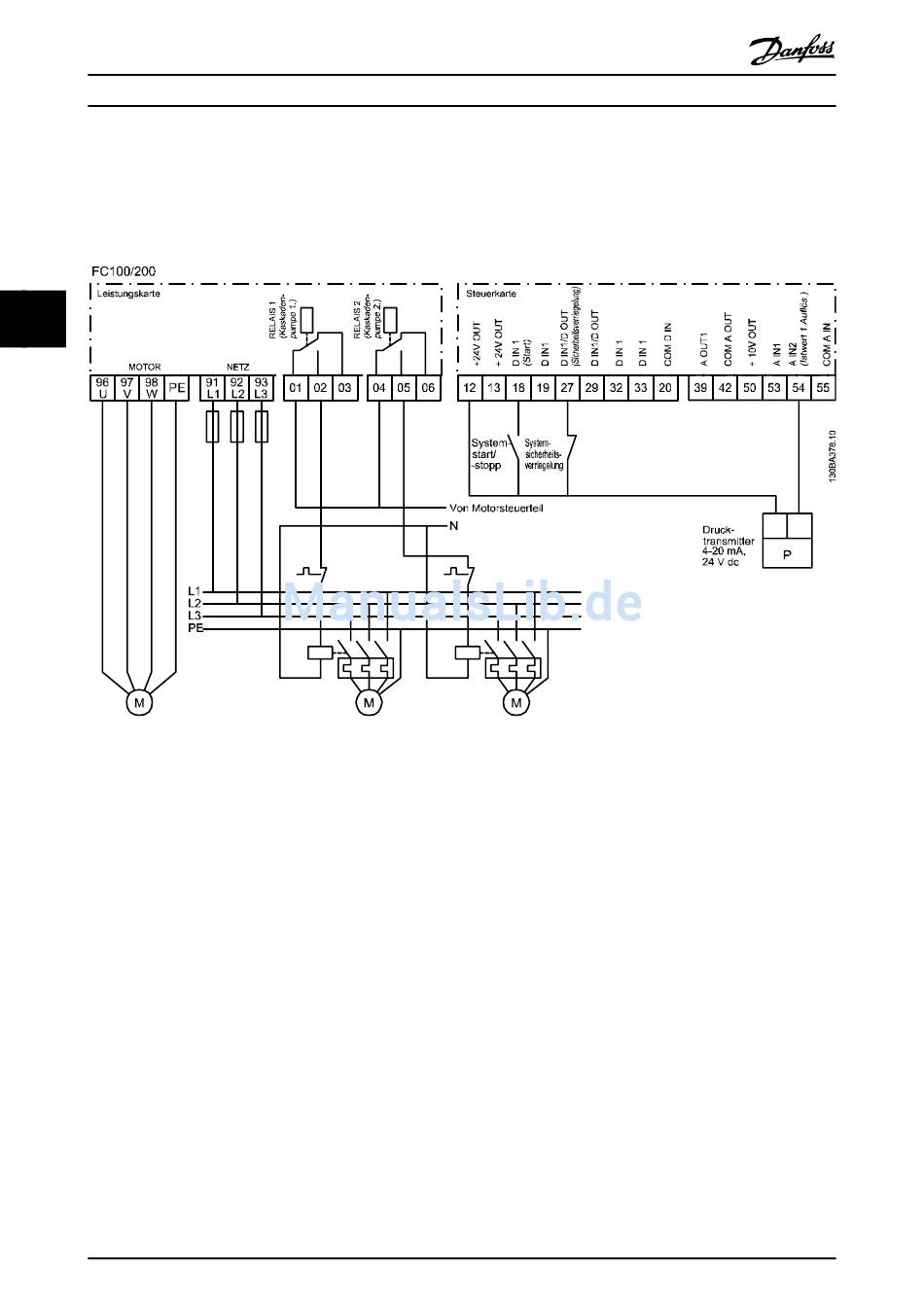

Abbildung 4.11 Schaltbild für Kaskadenregler
112
®
VLT
AQUA Drive FC 202
Drehzahl, einem 4–20-mA-Messumformer sowie Sicher-
heitsverriegelung des Systems.
