Systemintegration
Wenn Optionsmodul A und/oder Optionsmodul B
verwendet wird/werden, befestigen Sie die obere Blende
(B) an der Abdeckplatte (A).
HINWEIS
Eine Seite-an-Seite-Aufstellung ist bei Verwendung des
Gehäusesatzes IP21/IP4X/TYP 1 nicht möglich.

3.7.10 LCP-Einbausatz

Sie können die LCP Bedieneinheit durch Verwendung eines
Fern-Einbausatzes in die Schaltschranktür integrieren. Sie
dürfen die Befestigungsschrauben mit max. 1 Nm
anziehen.
Das LCP hat die Schutzart IP66.
Gehäuse
Maximale Kabellänge zwischen LCP und
Gerät
Standardmäßige Kommunikationsschnittstelle
Tabelle 3.22 Technische Daten

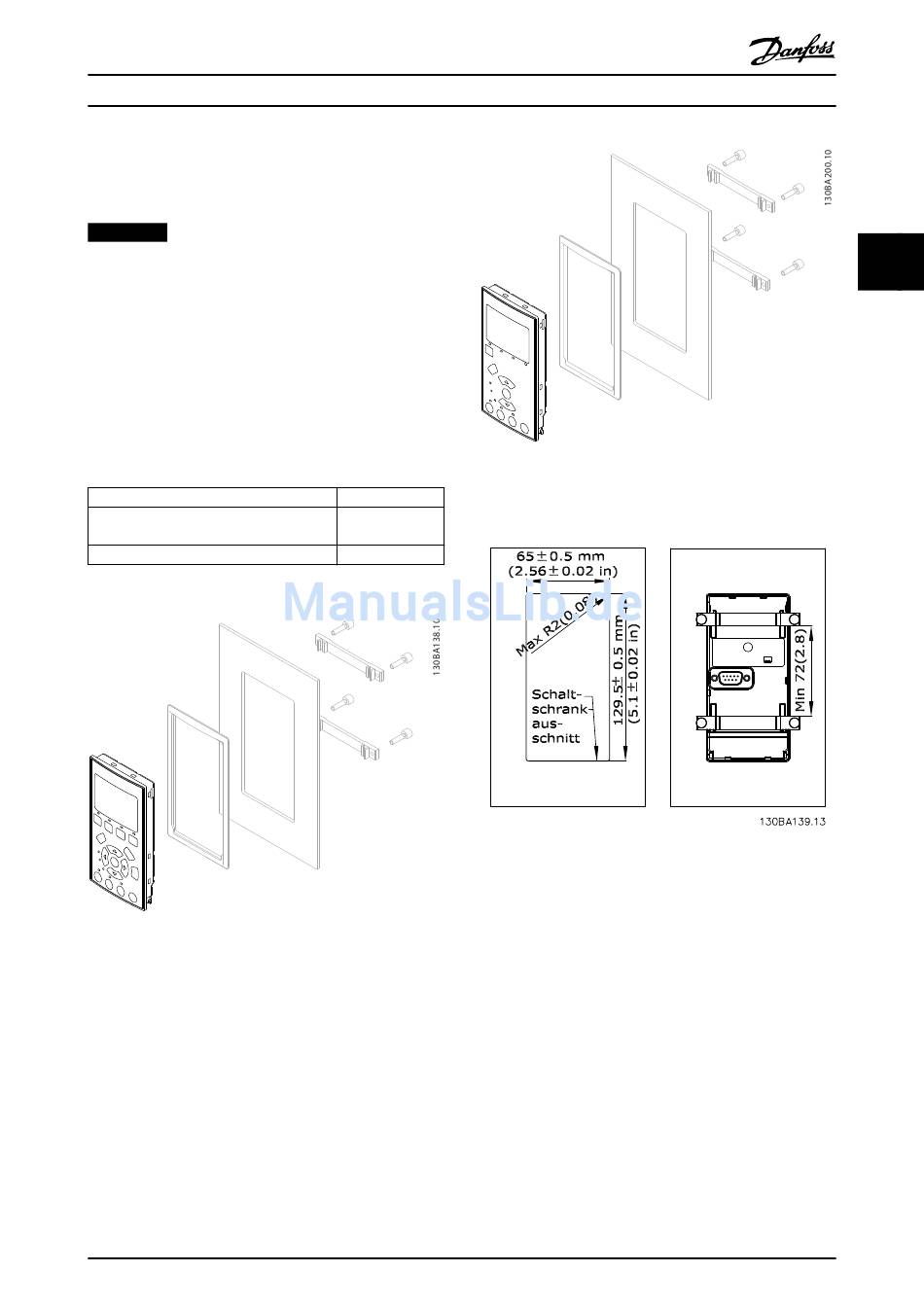

Abbildung 3.35 ein LCP-Einbausatz mit grafischer LCP-Bedien-
einheit, Befestigungselementen, 3-m-Kabel und Dichtung
Bestellnummer 130B1113
MG20N603
Projektierungshandbuch
Abbildung 3.36 LCP-Einbausatz mit numerischer LCP-Bedien-
einheit, Befestigungselementen und Dichtung
Bestellnummer 130B1114
Vorderseite IP66
3 m
RS485
Abbildung 3.37 Abmessungen des LCP-Einbausatzes
