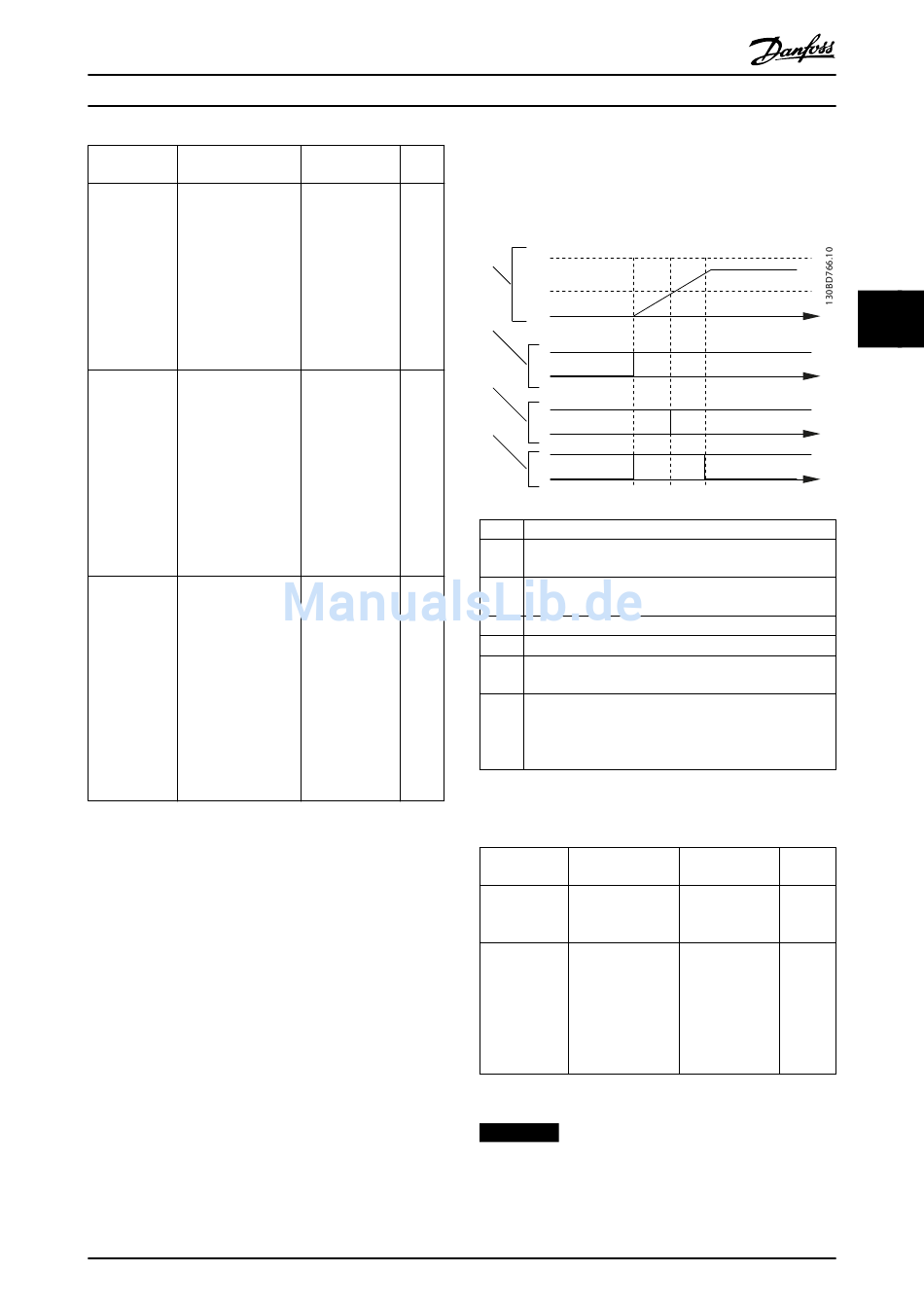

Anwendungsbeispiele
Parameter und Beschreibung
Name
Parameter 29-4 Wählen Sie die Vor-/
0 Pre/Post Lube Nachschmierungs-
Function funktion aus.
Verwenden Sie
Parameter 1-71 Startv
erzög., um die
Verzögerung
festzulegen, bevor
der Motor mit der
Rampe beginnt.
Parameter 29-4 Geben Sie die
1 Pre Lube Time Signaldauer nach
dem Startsignal ein.
Verwenden Sie
diesen Parameter nur,
wenn in
Parameter 29-40 Pre/
Post Lube Function
die Option [1] Nur
Vorschmierung
ausgewählt ist.
Parameter 29-4 Wählen Sie die
2 Post Lube Signaldauer,
Time nachdem der Motor
gestoppt hat.
Verwenden Sie
diesen Parameter nur,
wenn in
Parameter 29-40 Pre/
Post Lube Function
die Option [3] Vor &
Betrieb & Nach
ausgewählt ist.
Tabelle 4.1 Vor-/Nach-Schmierparameter

4.2.5 29-5* Flow Confirmation

Die Durchflussbestätigungsfunktion ist für Anwendungen
ausgelegt, bei denen der Motor/die Pumpe laufen muss,
während auf ein externes Ereignis gewartet wird. Die
Durchflussbestätigungsüberwachung erwartet ein Digita-
leingangssignal von einem Sensor an einem Absperrventil,
Durchflussschalter oder einer ähnlichen externen
Vorrichtung, das anzeigt, dass sich die Vorrichtung in der
offenen Position befindet und Durchfluss möglich ist. In
Parameter 29-50 Validation Time können Sie definieren, wie
®
lange der VLT AQUA Drive FC 202 auf ein Digitaleingangs-
signal von einer externen Vorrichtung wartet, um den
Durchfluss zu bestätigen. Nachdem der Durchfluss
bestätigt ist, prüft der Frequenzumrichter das Signal nach
der Durchflussprüfungszeit erneut und läuft dann im
normalen Betrieb. Während die Durchflussüberwachung
aktiv ist, zeigt das LCP „Verifying flow" an.
MG20N603
Projektierungshandbuch
Einstellungen Einhei
t
[0]*Deaktiviert -
[1] Nur
Vorschmieren
[2] Vor & Betrieb
[3] Vor & Betrieb
& Nach
0-600 (*10) s
0-600 (*10) s
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Der Frequenzumrichter schaltet mit dem Alarm Durchfluss
nicht bestätigt ab, wenn das erwartete Digitaleingangs-
signal inaktiv wird, bevor die Durchflussprüfungszeit oder
die Durchflussverifizierungszeit abgelaufen ist.
N
MAX
1
N
MIN
0
2
1
0
3
1
4 0
1
0
t0
1 Drehzahlkurve
2 Startbefehl (z. B. Klemme 18)
3 Digitaleingangssignal von einer externen Vorrichtung,
die bestätigt, dass Durchfluss möglich ist.
4 Durchflussverifizierung
t Startbefehl erteilt (zum Beispiel Klemme 18 ist aktiv)
0
t Digitaleingangssignal von einer externen Vorrichtung
1
wird aktiv, bevor Parameter 29-50 Validation Time abläuft.
t Wenn Parameter 29-51 Verification Time abgelaufen ist,
2
prüft der Frequenzumrichter erneut das Signal von der
externen Vorrichtung und läuft dann im normalen
Betrieb.
Abbildung 4.3 Durchflussbestätigung
Parameter und Beschreibung
Name
Parameter 29-5 Der Digitaleingang
0 Validation muss während der
Time Prüfzeit aktiv sein.
Parameter 29-5 Der Durchfluss
1 Verification wird bestätigt,
Time wenn der Digital-
eingang am Ende
der Verifizie-
rungszeit immer
noch aktiv ist.
Tabelle 4.2 Durchflussbestätigung – Parameter
HINWEIS
Die Parameter werden nur auf dem LCP angezeigt, wenn
ein Digitaleingang als Durchflussbestätigung konfiguriert
wird.
T
T
T
T
<t1 t2
Einstellungen Einheit
0,1–999,0 s
(*größenab-
hängig)
0,1–255,0 s
(*15)
