Systemintegration
3.1.10 Konformität von PELV-Isolierung und
galvanischer Trennung
Stellen Sie den Schutz gegen elektrischen Schlag sicher,
wenn die Stromversorgung vom Typ PELV (Schutzklein-
spannung – Protective Extra Low Voltage) ist und die
Installation gemäß den örtlichen bzw. nationalen
Vorschriften für PELV-Versorgungen ausgeführt wurde.
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein. Alle Steuer-
und Relaisklemmen der Danfoss-Frequenzumrichter
erfüllen die PELV-Anforderungen (gilt nicht bei geerdetem
Dreieck-Netz größer 400 V).
Die galvanische (sichere) Trennung wird erreicht, indem die
Anforderungen für höhere Isolierung erfüllt und die
entsprechenden Kriech-/Luftstrecken beachtet werden.
Diese Anforderungen sind in der Norm EN 61800-5-1
beschrieben.

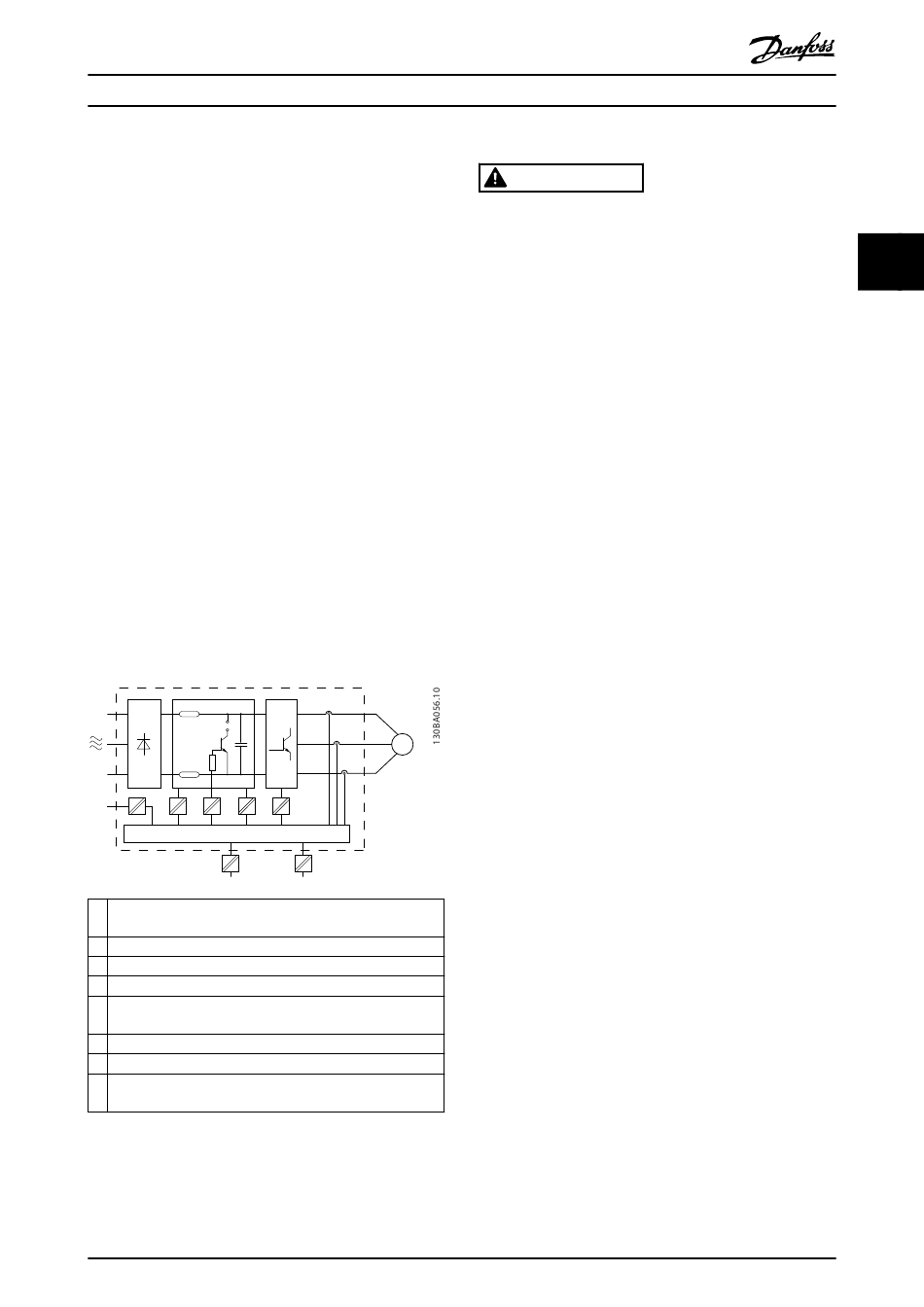

Die elektrische Isolierung wird wie in Abbildung 3.1 gezeigt
hergestellt. Die beschriebenen Komponenten erfüllen die
PELV-Anforderungen sowie die Anforderungen an die
galvanische Trennung.
5 4 1
6
a
1 Stromversorgung (SMPS) einschließlich Signaltrennung der
Zwischenkreisspannung V DC.
2 IGBT-Ansteuerkarte für die IGBTs
3 Stromwandler
4 Bremselektronik (Optokoppler)
5 Einschaltstrombegrenzung, Funkentstörung und Temperatur-
messkreise.
6 Ausgangsrelais
a Galvanische Trennung für die externe 24-V-Versorgung
b Galvanische Trennung für die RS485-Standard-Busschnittstelle
Abbildung 3.1 Galvanische Trennung
MG16G203
Projektierungshandbuch
3
M
2
b
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Installation in großer Höhenlage
WARNUNG
ÜBERSPANNUNG
Installationen, bei denen die
Grenzen der Höhenlagen überschritten werden, erfüllen
ggf. nicht die PELV-Anforderungen. Die Isolierung
zwischen Komponenten und kritischen Teilen ist ggf.
nicht ausreichend. Es besteht die Gefahr von
Überspannung. Reduzieren Sie die Gefahr von
Überspannung durch externe Schutzeinrichtungen oder
galvanische Trennung.
Kontaktieren Sie bei Installationen in großen Höhenlagen
hinsichtlich der PELV-Konformität Danfoss.
•
380–500 V (Bauformen A, B und C): über 2000 m
(6500 ft)
•
380–500 V (Bauformen D, E und F): über 3000 m
(9800 ft)
•
525–690 V: über 2000 m (6500 ft)
3.2 EMV, Schutz vor Oberschwingungen
und Erdableitstrom
3.2.1 Allgemeine Aspekte von EMV-
Emissionen
Frequenzumrichter (und andere elektrische Geräte)
erzeugen elektronische oder magnetische Felder, die in
ihrer Umgebung Störungen verursachen können. Die
elektromagnetische Verträglichkeit (EMV) dieser Effekte ist
von den Leistungs- und Oberschwingungseigenschaften
der Geräte abhängig.
Die unkontrollierte Wechselwirkung zwischen elektrischen
Geräten in einer Anlage kann die Kompatibilität und den
zuverlässigen Betrieb beeinträchtigen. Störungen können
sich folgendermaßen äußern:
•
Netzoberschwingungsgehalt
•
Elektrostatische Entladung
•
Schnelle Spannungsänderungen
•
Hochfrequente Störspannungen bzw. Störfelder
Elektrische Geräte erzeugen Störungen und sind zugleich
den Störungen von anderen Quellen ausgesetzt.
Elektromagnetische Störungen treten in der Regel im
Frequenzbereich von 150 kHz bis 30 MHz auf. Durch die
Luft übertragene Störungen des Frequenzumrichtersystems
im Frequenzbereich von 30 MHz bis 1 GHz werden durch
den Wechselrichter, das Motorkabel und den Motor
erzeugt.
