Systemintegration

3.8 Serielle Schnittstelle RS485

3.8.1 Übersicht
RS485 ist eine zweiadrige Busschnittstelle, die mit einer
Multidrop-Netzwerktopologie kompatibel ist, d. h.
Teilnehmer können als Bus oder über Abzweigleitungen
mit einer gemeinsamen Stammleitung aus verbunden
werden. Es können insgesamt 32 Teilnehmer (Knoten) an
ein Netzwerksegment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater)
unterteilt, siehe Abbildung 3.40.
HINWEIS
Jeder Repeater fungiert in dem Segment, in dem er
installiert ist, als Teilnehmer. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente hinweg
eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) des
Frequenzumrichters oder mit einem polarisierten
Widerstandsnetzwerk. Verwenden Sie stets ein STP-Kabel
(Screened Twisted Pair) für die Busverdrahtung, und
beachten Sie die bewährten Installationsverfahren.

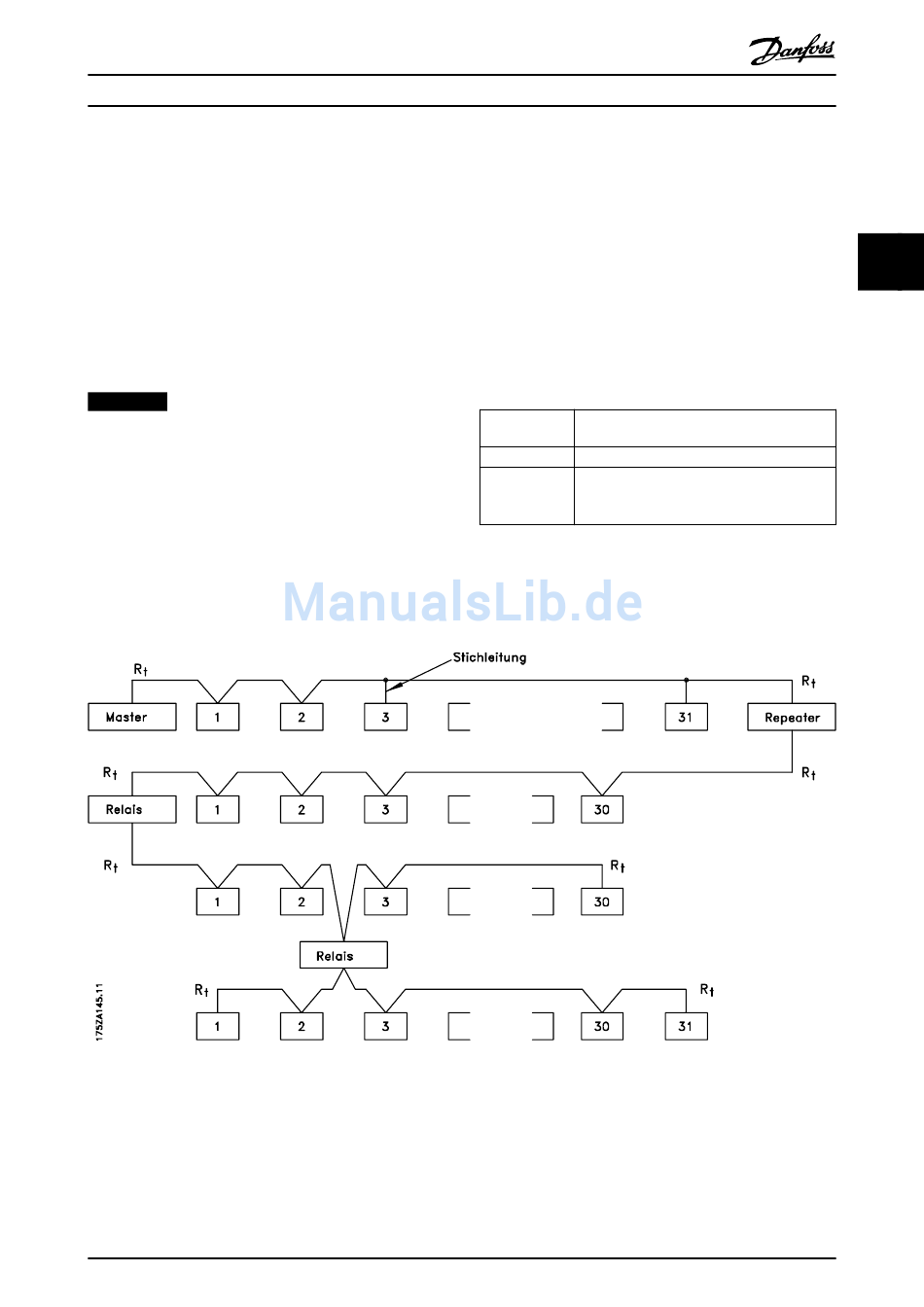

Abbildung 3.40 RS485-Busschnittstelle
MG20N603
Projektierungshandbuch
Eine Erdung der Abschirmung mit geringer Impedanz an
allen Knoten ist wichtig, auch bei hohen Frequenzen.
Schließen Sie daher die Abschirmung großflächig an Masse
an, z. B. mit einer Kabelschelle oder einer leitfähigen
Kabelverschraubung. Möglicherweise müssen Sie Potentia-
lausgleichskabel verwenden, um im Netzwerk das gleiche
Erdungspotential zu erhalten, vor allem bei Installationen
mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Beim Anschluss eines Motors an den
Frequenzumrichter ist immer ein abgeschirmtes
Motorkabel zu verwenden.
Kabel
Impedanz [Ω]
Kabellänge [m]
Tabelle 3.24 Kabelspezifikationen
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Screened Twisted Pair (STP - verdrillte
Zweitdrahtleitung)
120
Maximal 1200 (einschließlich Abzweiglei-
tungen)
Maximal 500 von Station zu Station
3 3
