Systemintegration
Im Vergleich zu Sinusfiltern (siehe Kapitel 3.7.5 Sinusfilter)
haben die dU/dt-Filter eine Trennfrequenz über der Schalt-
frequenz.

3.7.7 Gleichtaktfilter

3 3
Hochfrequenz-Gleichtaktkerne (HF-CM-Kerne) verringern
elektromagnetische Störungen und eliminieren
Lagerschäden durch elektrische Entladungen. Bei diesen
handelt es sich um nanokristalline Magnetkerne, die im
Vergleich zu normalen Ferritkernen höhere Filterleistungen
aufweisen. Der HF-CM-Kern verhält sich wie eine Gleich-
stromdrossel zwischen Phasen und Erde.
Bei Installation um die drei Motorphasen (U, V, W)
reduzieren die Gleichtaktfilter hochfrequente Gleichtakt-
ströme. Als Ergebnis werden hochfrequente
elektromagnetische Störungen vom Motorkabel verringert.
Die Anzahl der erforderlichen Kerne ist abhängig von der
Länge des Motorkabels und von der Spannung des
Frequenzumrichters. Jeder Satz besteht aus zwei Kernen.
Um die Anzahl der erforderlichen Kerne bestimmen, ziehen
Sie Tabelle 3.19 zu Rate.
Kabellänge 1)
[m]
50
100
150
300
Tabelle 3.19 Anzahl der Kerne
1) Wenn längere Kabel erforderlich sind, setzen Sie zusätzliche HF-
CM-Kerne ein.
Um die HF-CM-Kerne anzubringen, führen Sie die drei
Motorphasenkabel (U, V, W) durch jeden einzelnen Kern
(siehe Abbildung 3.30).
76
®
VLT AQUA Drive FC 202
Baugröße
A und B C
T2/T4 T7 T2/T4 T7
2 4 2 2
4 4 2 4
4 6 4 4
4 6 4 4
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
PE U

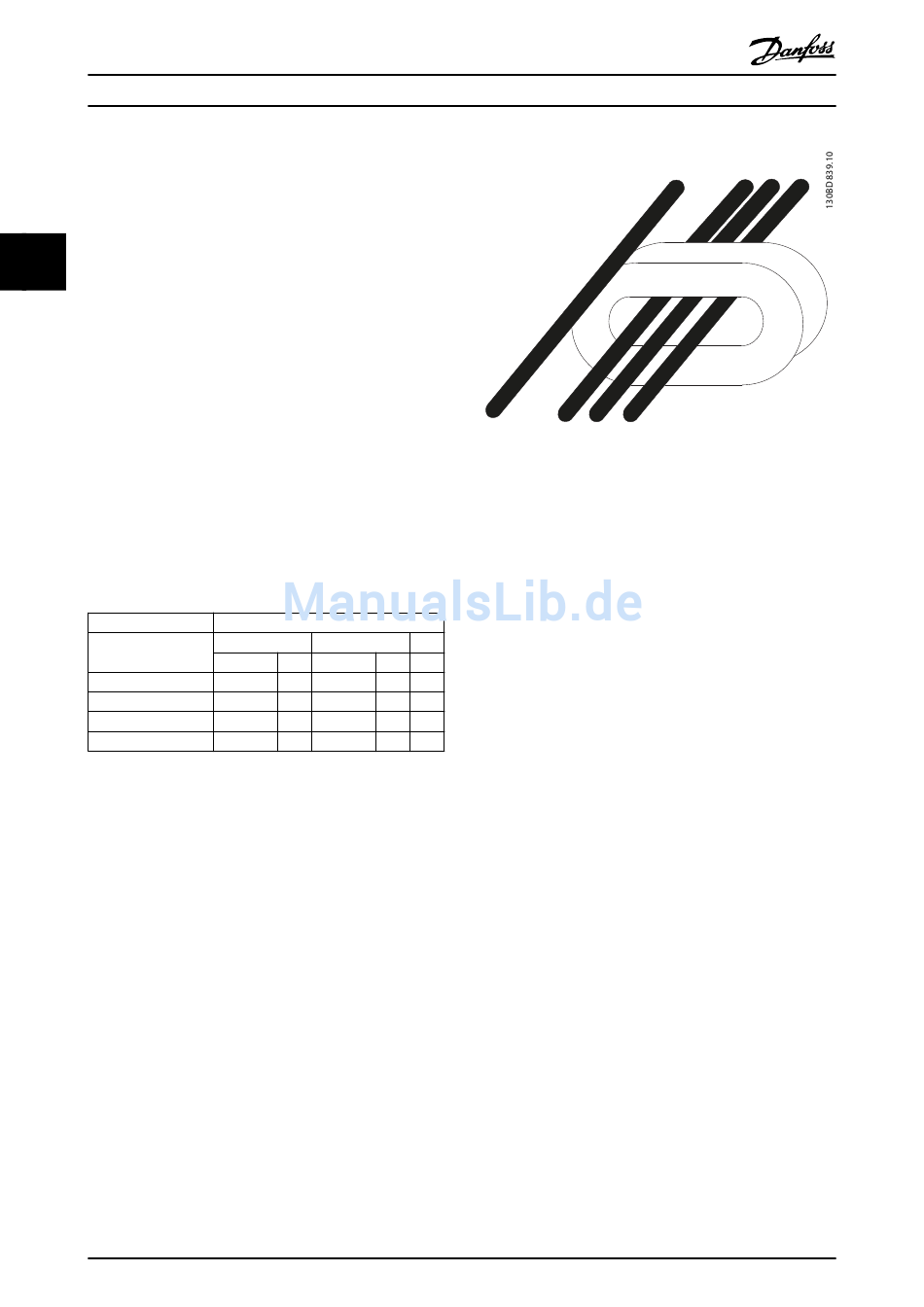

Abbildung 3.30 HF-CM-Kern mit Motorphasen

3.7.8 Oberschwingungsfilter

Die Danfoss AHF 005 und AHF 010 sind erweiterte
Oberschwingungsfilter (Advanced Harmonic Filter – AHF),
die nicht mit herkömmlichen Oberschwingungsfiltern zu
verwechseln sind. Die Danfoss Oberschwingungsfilter sind
speziell an die Danfoss Frequenzumrichter angepasst.
D
T7
Bei Anschluss der Danfoss Oberschwingungsfilter AHF 005
4
oder AHF 010 vor einem Danfoss Frequenzumrichter
4
reduzieren diese die in das Netz zurückgespeiste Gesamt-
4
Oberschwingungsstromverzerrung auf 5 % bzw. 10 %.
6
3.7.9 Gehäuseabdeckung IP21
IP20/IP4X (obere Abdeckung)/NEMA TYP 1 ist ein
optionales, für IP20-Geräte verfügbares Gehäuseelement.
Wenn die Gehäuseabdeckung verwendet wird, wird die
IP20-Einheit aufgerüstet, auf die Schutzart IP21/4X (obere
Abdeckung)/TYP 1 entsprechend.
Die obere IP4X-Gehäuseabdeckung kann bei allen IP20 FC
202-Standardvarianten verwendet werden.
V W
MG20N603
