Anhang – Ausgewählte Zeichn...
8 8

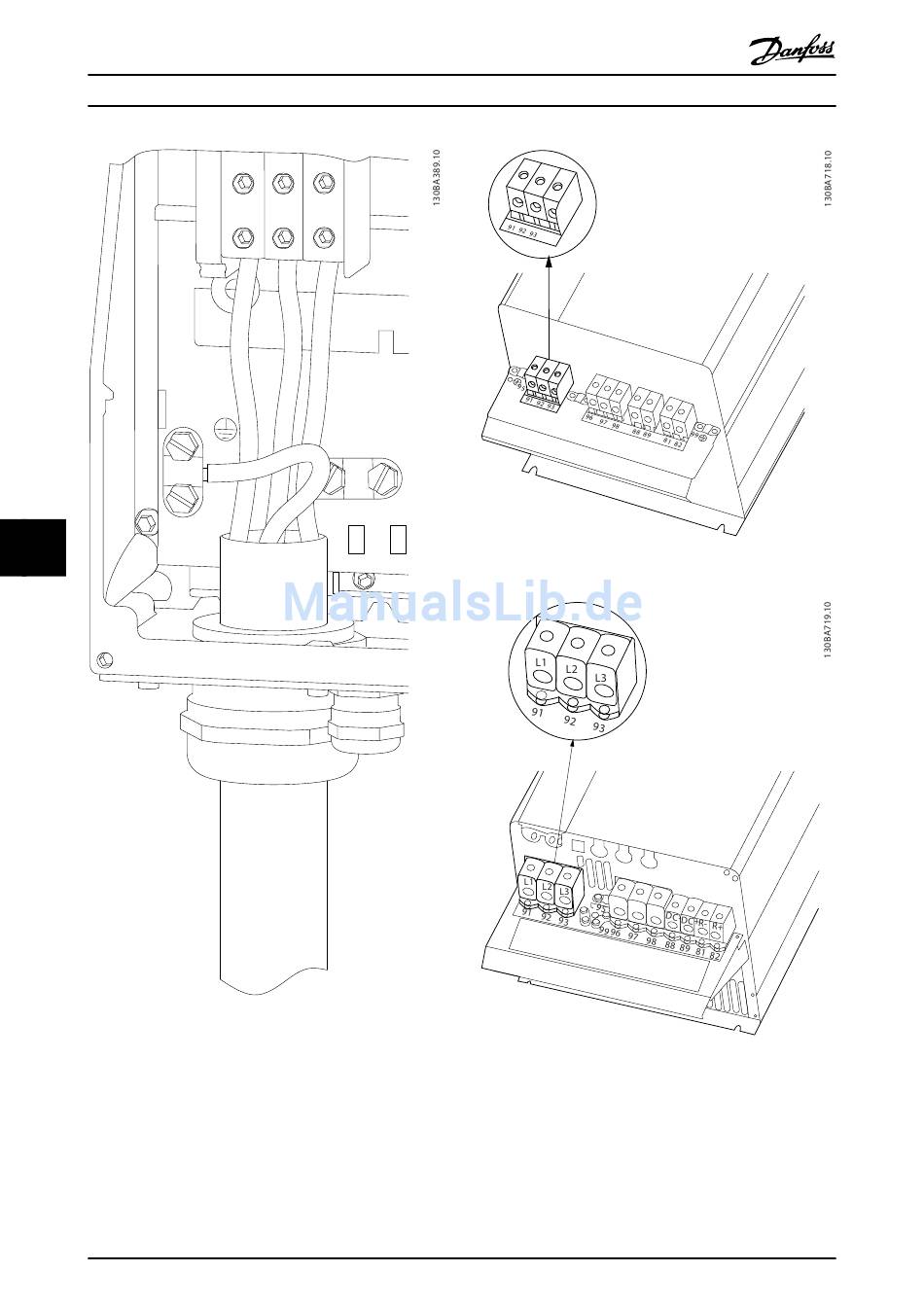

Abbildung 8.7 Netzanschluss Bauformen C1 und C2 (IP21 und
IP55/66).
188
®
VLT AQUA Drive FC 202
91
92
93
L1
L2
L3
95
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Abbildung 8.8 Netzanschluss Bauform C3 (IP20).
U
V W
Abbildung 8.9 Netzanschluss Bauform C4 (IP20).

8.2 Motoranschlusszeichnungen

Motoranschluss
Diese Zeichnungssammlung soll Sie bei der Planung in der
Auslegungsphase unterstützen.
Informationen zu Installationsverfahren finden Sie im
Produkthandbuch, einschließlich:
MG20N603
