Produktübersicht

2.7 Ableitstrom

2.7.1 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnik nutzt hohe Taktfrequenzen
bei gleichzeitig hoher Leistung. Dies erzeugt einen
Ableitstrom in der Erdverbindung.
Der Erdableitstrom setzt sich aus verschiedenen Faktoren
zusammen und hängt von verschiedenen Systemkonfigura-
tionen ab, u. a. folgenden:
•
Filterung von Funkfrequenzstörungen.
•
Motorkabellänge.
•
Motorkabelabschirmung.
•
Leistung des Frequenzumrichters.
Leakage current

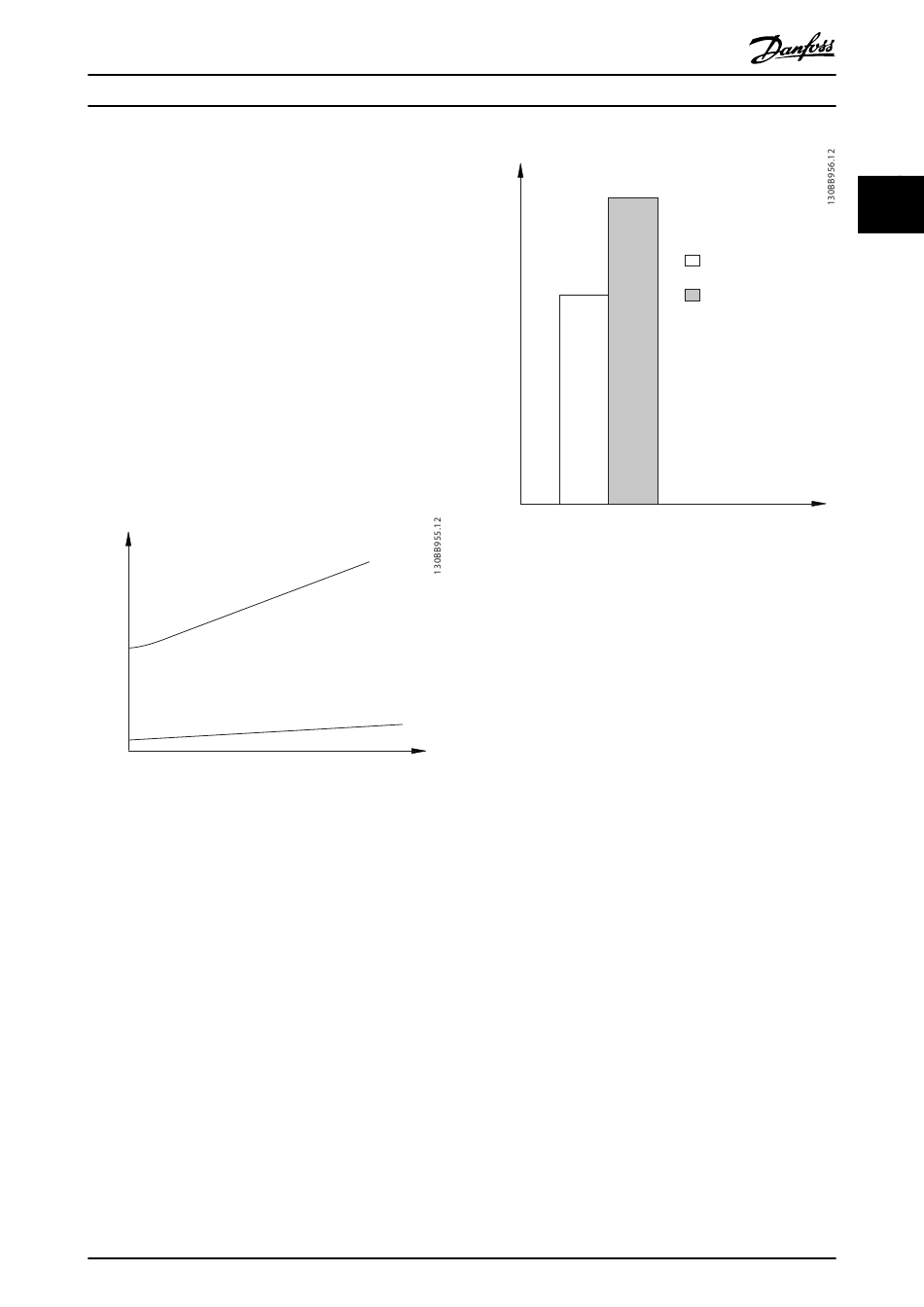

Abbildung 2.21 Einfluss von Motorkabellänge und
Leistungsgröße auf den Ableitstrom. Leistungsgröße a >
Leistungsgröße b
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
MG03M203
Projektierungshandbuch
Leakage current
Abbildung 2.22 Die Netzverzerrung beeinflusst den
Ableitstrom
a
Wenn der Erdableitstrom 3,5 mA übersteigt, müssen zur
Einhaltung von EN/IEC 61800-5-1 (Produktnorm für
Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) besondere Anforderungen erfüllt werden.
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
b
•
Motor cable length
•
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
•
•
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
Erdungskabel (Klemme 95) mit einem Querschnitt
2
von mindestens 10 mm .
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten.
Verwenden Sie netzseitig allstromsensitive Fehler-
stromschutzschalter (Typ B).
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
Bemessen Sie RCD in Bezug auf Systemkonfigu-
ration und Umgebungsbedingungen.
2
THDv=0%
THDv=5%
