Produktübersicht

2.8.1 LCP Bedieneinheit

Das Local Control Panel (LCP) ist eine grafische Bedien-
einheit mit Display an der Vorderseite des Geräts, die als
Benutzerschnittstelle mit Bedientasten dient und Status-
meldungen, Warnungen und Alarme anzeigt, die
Programmierung von Parametern ermöglicht und vieles
mehr. Ein numerisches Bedienteil mit begrenzten Anzeige-
optionen steht ebenfalls zur Verfügung. Abbildung 2.24
zeigt das LCP.
Status
1234rpm 10,4A
a
43,5Hz
Run OK
Quick
b Status
Menu
OK
On
c
Warn.
Alarm
Hand
d
Off
on

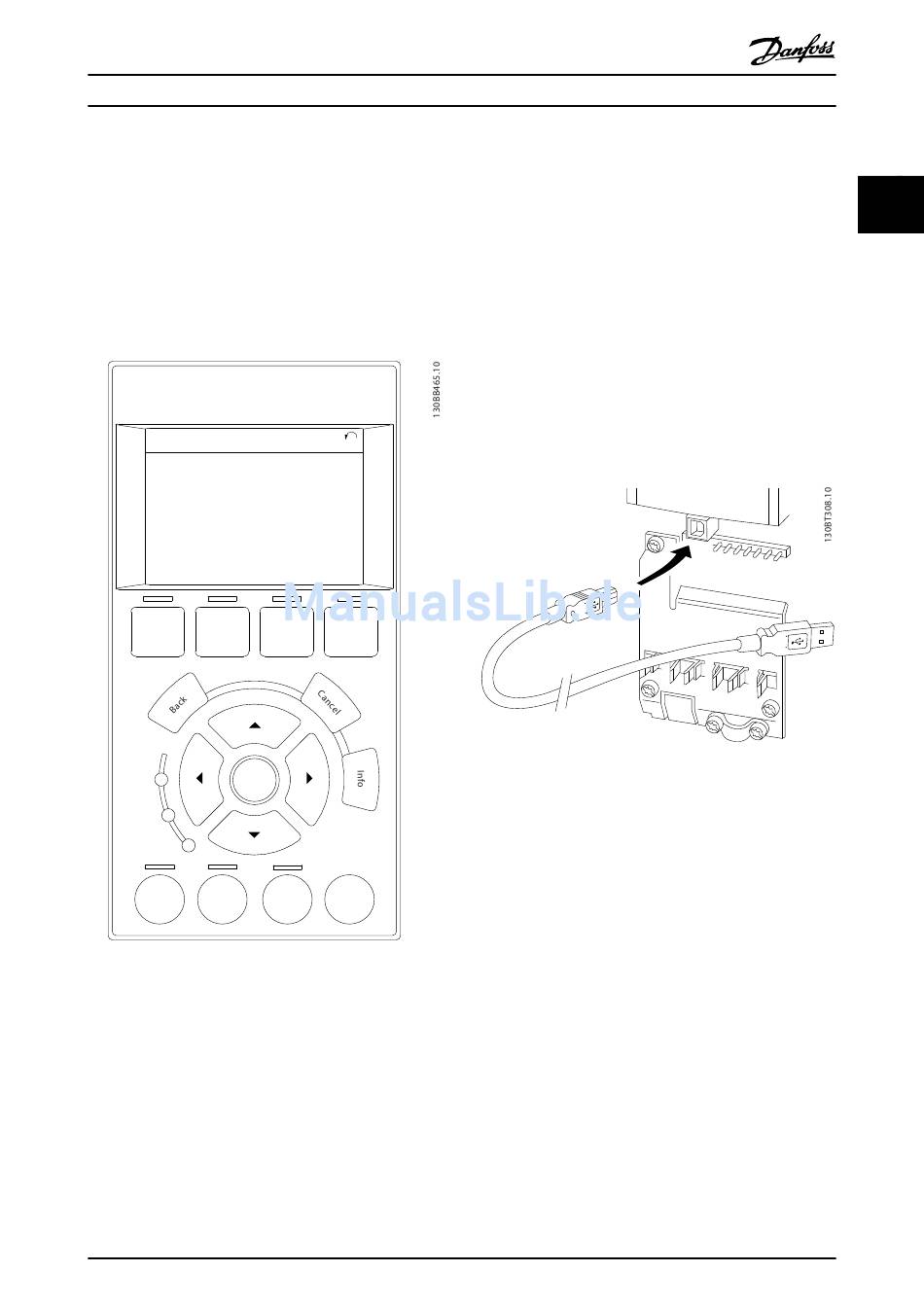

Abbildung 2.24 LCP Bedieneinheit

2.8.2 PC-Software

Der PC kann über ein Standard-USB-Kabel (Host/Gerät)
oder über die RS485-Schnittstelle angeschlossen werden.
USB ist eine serielle Schnittstelle, die 4 abgeschirmte
Signalleitungen mit geerdetem Stecker 4 zur Abschirmung
des USB-Anschlusses am PC verwendet. Wenn der PC per
USB-Kabel an den Frequenzumrichter angeschlossen wird,
besteht die Gefahr einer Beschädigung des USB-Hostcont-
MG20N603
Projektierungshandbuch
1(1)
43,5Hz
Main Alarm
Menu Log
Auto
Reset
on
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
rollers des PCs. Alle Standard-PCs werden ohne galvanische
Trennung an der USB-Schnittstelle hergestellt.
Jede Differenz des Erdungspotentials, die sich daraus
ergibt, dass Sie die im Produkthandbuch beschriebenen
Erdungsempfehlungen nicht einhalten, kann zu einer
Beschädigung des USB-Hostcontrollers durch die
Abschirmung des USB-Kabels führen.
Es wird empfohlen, dass Sie einen USB mit galvanischer
Trennung verwenden, um den PC USB-Hostcontroller beim
Anschluss des PCs an einen Frequenzumrichter per USB-
Kabel vor Erdpotentialdifferenzen zu schützen.
Verwenden Sie kein PC-Leistungskabel mit geerdetem
Stecker, wenn der PC per USB-Kabel an den Frequenzum-
richter angeschlossen ist. Dies verringert die Masse-
Potentialdifferenz, beseitigt aber aufgrund der Erdung und
Abschirmung, die an der USB-Schnittstelle des PCs
angeschlossen sind, nicht alle Potentialdifferenzen.
Abbildung 2.25 USB-Anschluss

2.8.2.1 MCT 10 Konfigurationssoftware

Die MCT 10 Konfigurationssoftware ist für die
Inbetriebnahme und Wartung des Frequenzumrichters
entwickelt, einschließlich hilfsgeführter Programmierung
des Kaskadenreglers, Echtzeituhr, Smart Logic Controller
und vorbeugender Wartung.
Diese Software ermöglicht eine einfache Kontrolle über
Details sowie eine allgemeine Übersicht über Anlagen, ob
groß oder klein. Die Software kann für alle Frequenzum-
®
richterserien, VLT Advanced Active Filtern und VLT
Softstartern verwendet werden.
Beispiel 1: Datenspeicherung im PC über MCT 10
Konfigurationssoftware
1. Schließen Sie über den USB-Anschluss oder die
RS485-Schnittstelle einen PC an das Gerät an.
2. Öffnen Sie MCT 10 Konfigurationssoftware.
3. Wählen Sie den USB-Anschluss oder die RS485-
Schnittstelle aus.
4. Wählen Sie Kopieren.
2 2
®
