Systemintegration
Weitere Informationen zu EMV finden Sie unter
Kapitel 2.5.18 EMV-Konformität und Kapitel 3.2 EMV, Schutz
vor Oberschwingungen und Erdableitstrom.
HINWEIS
3
3
EMV-STÖRUNGEN
Verwenden Sie für Motor- und Steuerleitungen
abgeschirmte Kabel und verlegen Sie die Kabel für
Netzversorgung, Motor- und Steuerleitungen getrennt.
Die Nichtbeachtung dieser Vorgabe kann zu nicht
vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs-, Motor- und Steuerkabeln ist
erforderlich.
3.6 Planung
3.6.1 Abstand
Für alle Baugrößen ist eine Seite-an-Seite-Installation
geeignet, außer wenn eine Gehäuseabdeckung der
Schutzart IP21/IP4X/TYP 1 verwendet wird (siehe
Kapitel 3.7 Optionen und Zubehör).
Horizontaler Abstand, IP20
Die Baugrößen A und B der Schutzart IP20 können Sie
Seite an Seite ohne Abstand aufstellen. Achten Sie jedoch
auf die richtige Aufstellungsreihenfolge. Abbildung 3.23
zeigt, wie die korrekte Aufstellung durchgeführt wird.
A2

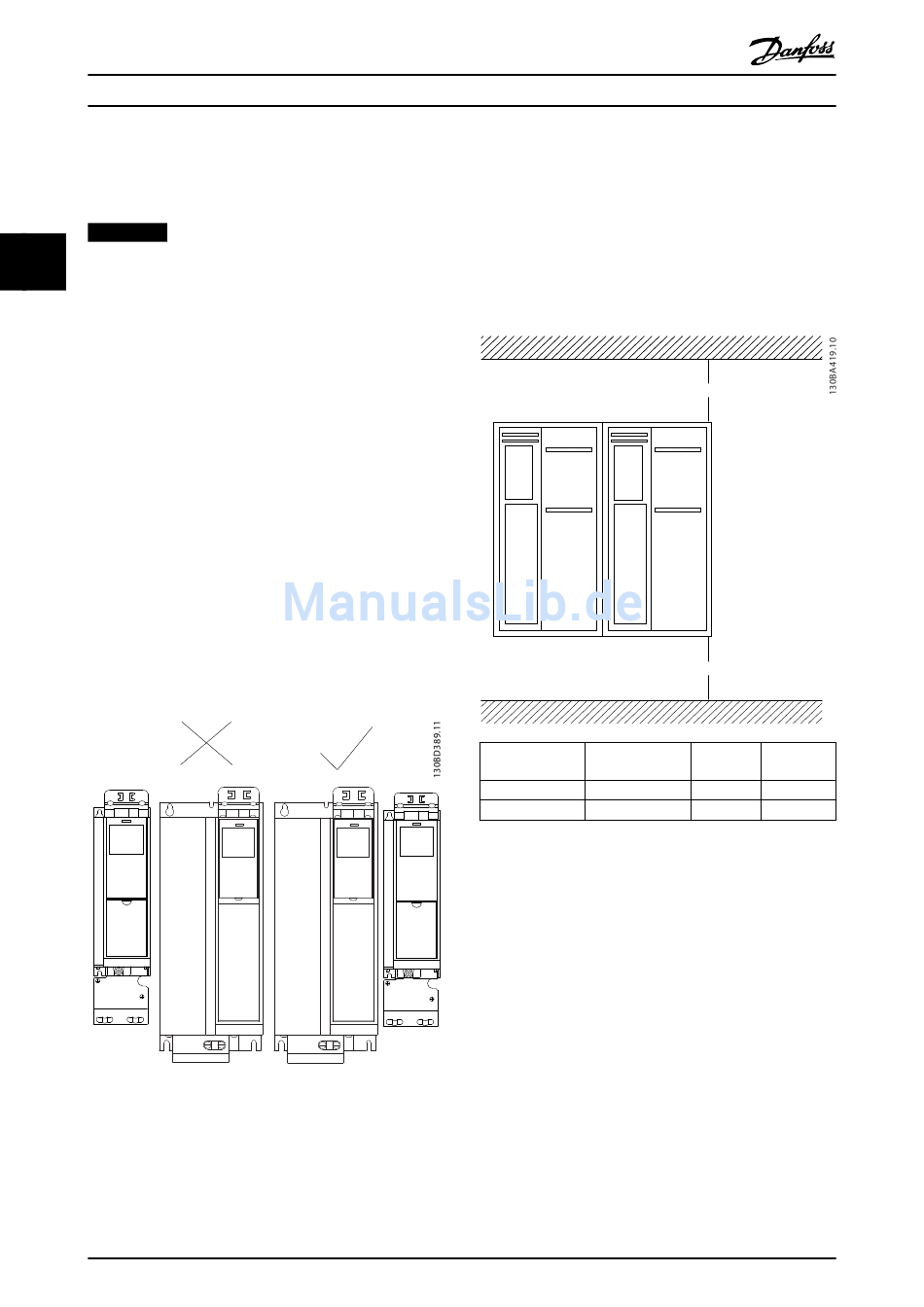

Abbildung 3.23 Korrekte Seite-an-Seite-Installation ohne
Abstand
68
VLT
B3
B3
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
Horizontaler Abstand, IP21-Gehäuseabdeckung
Wenn Sie die IP21-Gehäuseabdeckungen bei den
Baugrößen A1, A2 oder A3 verwenden, müssen Sie
zwischen den Frequenzumrichtern einen Abstand von
mindestens 50 mm einhalten.
Vertikaler Abstand
Halten Sie für optimale Kühlbedingungen über und unter
dem Frequenzumrichter einen Abstand für eine ausrei-
chende Luftzirkulation ein. Siehe Abbildung 3.24.
Baugröße
a [mm]
b [mm]
Abbildung 3.24 Vertikaler Abstand
3.6.2 Wandmontage
Bei der Installation an einer flachen Wand ist keine
Rückwand erforderlich.
Bei der Installation an einer unebenen Wand müssen Sie
eine Rückwand verwenden, um ausreichend Kühlluft über
A2
dem Kühlkörper sicherzustellen. Verwenden Sie die
Rückwand nur bei den Bauformen A4, A5, B1, B2, C1 und
C2.
a
b
A1*/A2/A3/A4/
B2/B3/B4/
A5/B1
C1/C3
100
200
100
200
C2/C4
225
225
