Anwendungsbeispiele
HINWEIS
Aktivieren Sie den Rückspülvorgang nicht, wenn die
Pumpe nicht im Rückwärtslauf arbeiten kann.
Es gibt 3 verschiedene Meldungen bei einem laufenden
Rückspülereignis:
•
Status im LCP: Auto Remote Derag.
•
Ein Bit in dem erweiterten Zustandswort (Bit 23,
4 4
80 0000 Hex).
•
Ein Digitalausgang kann so konfiguriert werden,
dass er den aktiven Rückspülzustand anzeigt.
Je nach Anwendung und Zweck der Anwendung kann
diese Funktion als vorbeugende oder reaktive Maßnahme
verwendet werden und folgendermaßen ausgelöst/
gestartet werden:
•
Bei jedem Startbefehl (Parameter 29-11 Derag at
Start/Stop)
•
Bei jedem Stoppbefehl (Parameter 29-11 Derag at
Start/Stop)
•
Bei jedem Start-/Stoppbefehl
(Parameter 29-11 Derag at Start/Stop)
•
Über einen Digitaleingang (Parametergruppe 5-1*
Digitaleingänge)
•
Über eine Frequenzumrichter-Aktion mit dem
Smart Logic Controller (Parameter 13-52 SL-
Controller Aktion)
•
Als Zeitfunktion (Parametergruppe 23-** Zeitfunk-
tionen)
•
Bei hoher Leistung (Parametergruppe 29-2* Derag
Power Tuning)

4.2.4 Vor-/Nach-Schmierung

Die mechanischen Teile bestimmter Motoren müssen vor
dem Betrieb bzw. während des Betriebs geschmiert
werden, um Beschädigungen und Verschleiß vorzubeugen.
Das ist besonders wichtig, wenn der Motor für einen
längeren Zeitraum außer Betrieb war. Die Vorschmierungs-
funktion eignet sich auch für Anwendungen, bei denen
Abluftventilatoren in Betrieb sein müssen. Die Vorschmie-
rungsfunktion signalisiert einem externen Gerät, dass für
eine benutzerdefinierte Dauer eine bestimmte Aktion
eingeleitet werden soll, beginnend mit der steigenden
Flanke eines Startbefehls (z. B. einer Startaufforderung).
Des Weiteren können Sie eine Startverzögerung
(Parameter 1-71 Startverzög.) programmieren, sodass die
Vorschmierung nur bei einem Stopp des Frequenzum-
richters durchgeführt wird. Die Vorschmierung wird dann
unmittelbar vor dem Beginn der Rampe auf des Frequen-
zumrichters abgeschlossen. Es ist auch eine Konfiguration
der Vorschmierungsfunktion möglich, bei der das externe
Gerät durchgängig Signale erhält, wenn sich der Frequen-
zumrichter im Betriebszustand befindet oder bei der das
104
®
VLT AQUA Drive FC 202
Signal bestehen bleibt, nachdem der Motor gestoppt hat
(Parameter 29-42 Post Lube Time). Zu den Anwendungsbei-
spielen zählen eine Schmiervorrichtung für mechanische
Teile eines Motors bzw. einer Pumpe oder bestimmte
Abluftventilatoren.
Ein Anwendungsbeispiel für eine Schmiervorrichtung wäre
ein Beginn der Schmierung bei steigender Flanke der
Startanforderung. Verzögern Sie den Start für eine
bestimmte Zeit und stoppen Sie die Schmierung, wenn die
Verzögerung abläuft und der Frequenzumrichter startet.

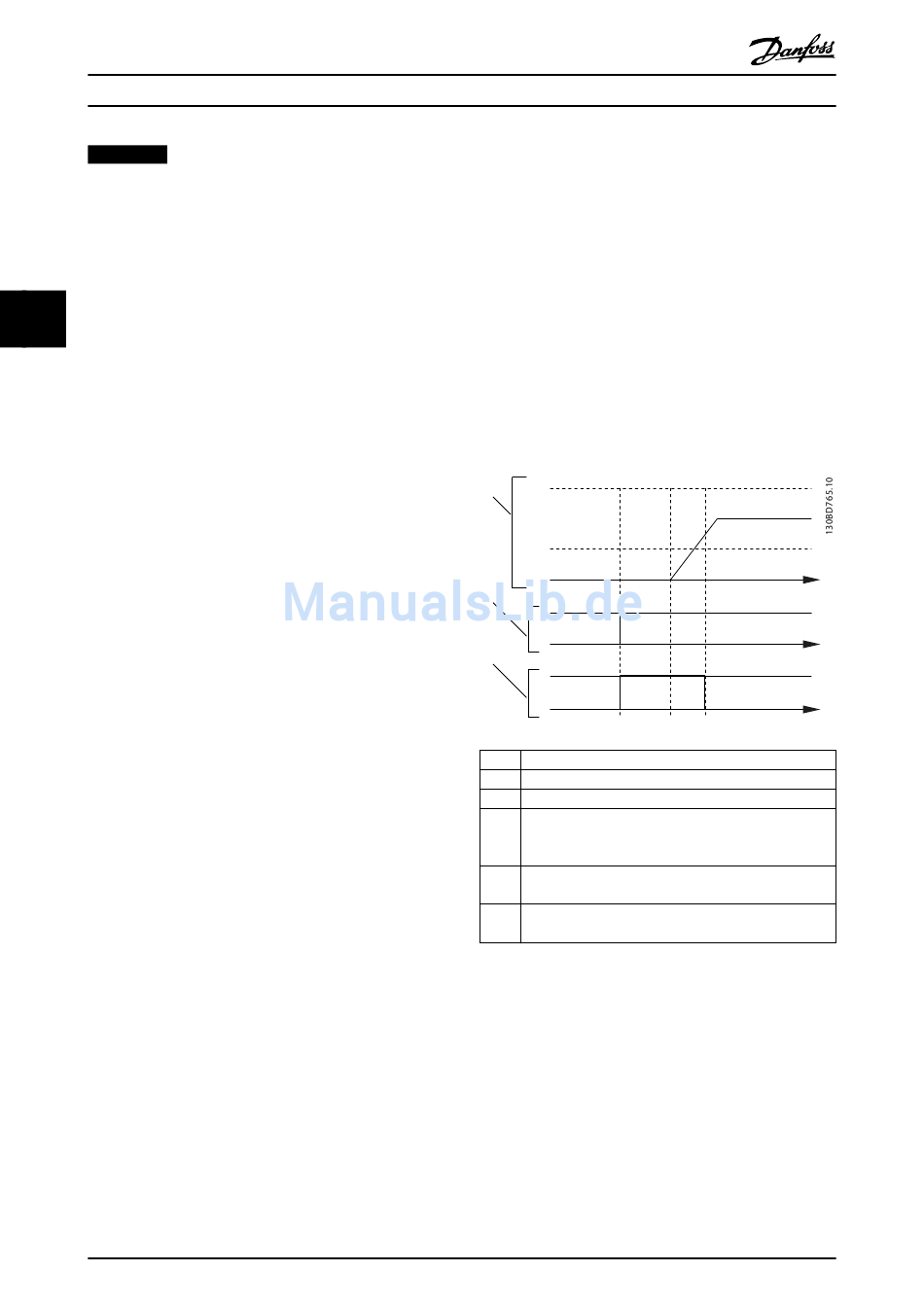

Abbildung 4.2 zeigt eine abweichende Verwendung der
Funktion. In diesem Fall läuft die Verzögerung ab, während
der Frequenzumrichter bereits die Rampe auf fährt. Die
zugehörigen Parameter finden Sie in Tabelle 4.1.
1
2
3
1
2
3
t
1
t
2
t
3
Abbildung 4.2 Beispiel Vor-/Nachschmierungsfunktion
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
N
MAX
N
MIN
0
1
0
1
0
t1 t2
Drehzahlkurve
Startbefehl (z. B. Klemme 18)
Vorschmierungs-Ausgangssignal
Startbefehl erteilt (zum Beispiel Klemme 18 ist aktiv). Der
Startverzögerungstimer (Parameter 1-71 Startverzög.) und
der Vorschmierungstimer (Parameter 29-41 Pre Lube Time).
Der Startverzögerungstimer läuft ab. Der Frequenzum-
richter beginnt mit dem Auffahren der Rampe.
Der Vorschmierungstimer (Parameter 29-41 Pre Lube Time)
läuft ab.
T
T
T
t3
