Technische Daten
7.11.4 VLT
113
Das Optionsmodul MCB 113 erweitert die Ein- und
Ausgänge des Frequenzumrichters um 7 Digitaleingänge, 2
Analogausgänge und 4 einpolige Lastrelais (Wechsler-
kontakte). Die erweiterten Ein- und Ausgänge erhöhen die
Flexibilität und ermöglichen Übereinstimmung mit den
deutschen NAMUR NE37-Empfehlungen.
Die Option MCB 113 ist als Standardoption C1 konstruiert
und wird nach der Installation automatisch erkannt.
7 7
1 2 3 4 1 2
X45/ X48/

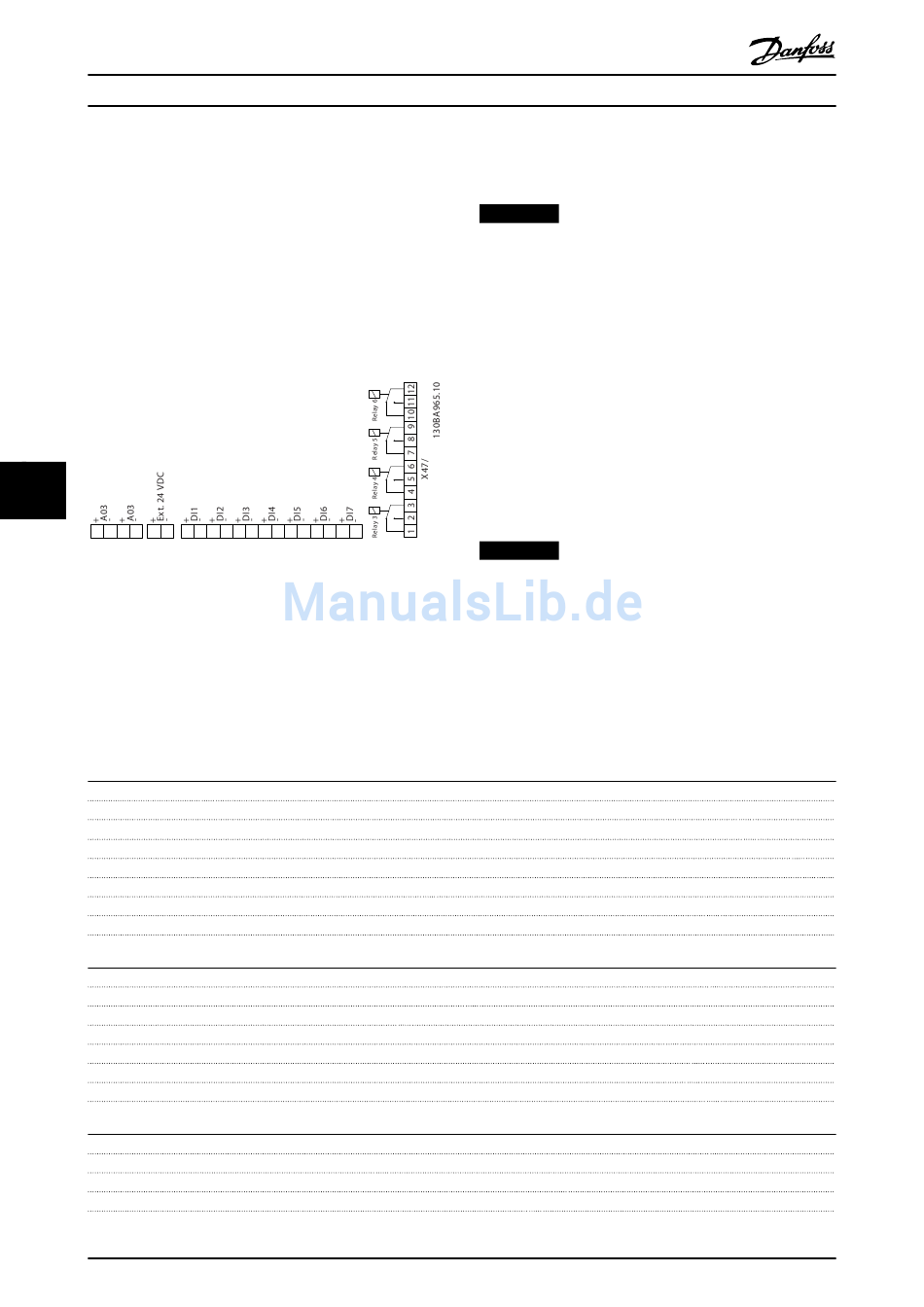

Abbildung 7.11 Elektrische Anschlüsse des MCB 113
Schließen Sie zur Gewährleistung einer galvanischen
Trennung zwischen dem Frequenzumrichter und der
Optionskarte die Option MCB 113 an Klemme X48 an eine
externe 24-V-Versorgung an. Wenn keine galvanische
Trennung erforderlich ist, können Sie die Optionskarte an
Elektrische Daten
Relais
Anzahl
Last bei 250 V AC/30 V DC
Last bei 250 V AC/30 V DC mit cosφ = 0,4
Überspannungskategorie (Kontakt-Erde)
Überspannungskategorie (Kontakt-Kontakt)
Kombination aus 250-V- und 24-V-Signalen
Maximale Durchsatzverzögerung
Von Masse/ Chassis isoliert für den Einsatz in Systemen des IT-Netzes
Digitaleingänge
Anzahl
Bereich
Modus
Eingangsimpedanz
Niedriger Auslösepegel
Hoher Auslösepegel
Maximale Durchsatzverzögerung
Analogausgänge
Anzahl
Bereich
Auflösung
Linearität
180
®
Erweiterte Relais-Option MCB
1 2 3 4 5 6 7 8 9 10 11 12 13 14
X46/
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202
die interne 24-V-Versorgung des Frequenzumrichters
anschließen.
HINWEIS
Stellen Sie zum Anschluss beider 24-V-Signale und
Hochspannungssignale im Relais sicher, dass ein
ungenutztes Relais zwischen 24-V-Signal und Hochspan-
nungssignal geschaltet ist.
Verwenden Sie folgende Parametergruppen zur Konfigu-
ration der Option MCB 113:
•
•
•
•
•
•
HINWEIS
In Parametergruppe 5-4* Relais,
•
•
•
•
5-1* Digitaleingänge
6-7* Analogausgang 3
6-8* Analogausgang 4
14-8* Optionen
5-4* Relais
16-6* Anzeig. Ein-/Ausg.
Array [2] ist Relais 3.
Array [3] ist Relais 4.
Array [4] ist Relais 5.
Array [5] ist Relais 6.
4 einpolige Lastrelais (Wechslerkontakte)
Zulässig mit einem ungenutzten Relais dazwischen
8 A
3,5 A
III
II
10 ms
7
0–24 V
PNP/NPN
4 kW
6,4 V
17 V
10 ms
2
0/4 -20 mA
11 Bit
<0,2%
