Elektrische Installation
Andere Leistungsgrößen dürfen Sie nur nach Absprache
mit dem Betreiber des Verteilernetzes an das öffentliche
Stromversorgungsnetz anschließen.
Übereinstimmung mit verschiedenen Systemebenen-
Richtlinien:
Die in Tabelle 4.6 vorhandenen Daten zu Oberwellen-
strömen entsprechen IEC/EN 61000-3-12 mit Bezug zur
4 4
Produktnorm für Leistungsfrequenzumrichtersysteme.
Anhand der Daten können die Einflüsse der Oberwellen-
ströme auf das Stromversorgungssystem berechnet und die
Übereinstimmung mit den relevanten regionalen
Richtlinien dokumentiert werden: IEEE 519 -1992; G5/4.

4.4 Erdung

4.4.1 Erdungsanforderungen

WARNUNG
VORSCHRIFTSMÄSSIG ERDEN!
Erden Sie den Frequenzumrichter gemäß den geltenden
nationalen und örtlichen Elektroinstallationsvorschriften
sowie den in dieser Anleitung enthaltenen Anweisungen.
Der Ableitstrom gegen Erde ist höher als 3,5 mA. Eine
nicht vorschriftsmäßige Erdung des Frequenzumrichters
kann zum Tod oder schweren Verletzungen führen.
•
Beachten Sie alle örtlichen und nationalen
Elektroinstallationsvorschriften zur einwandfreien
Erdung elektrischer Geräte und Betriebsmittel
•
Sie müssen eine ordnungsgemäße Schutzerdung
für Geräte mit Erdströmen über 3,5 mA
vornehmen, siehe Kapitel 4.4.1.1 Erdableitstrom
•
Für Netzversorgung, Motorkabel und Steuerlei-
tungen ist ein spezieller Schutzleiter erforderlich.
•
Verwenden Sie die im Lieferumfang der Frequen-
zumrichter enthaltenen Kabelschellen, um die
Geräte großflächig zu erden.
•
Erden Sie Frequenzumrichter nicht in Reihe
hintereinander.
•
Halten Sie die Leitungen zur Erdung so kurz wie
möglich.
•
Zur Reduzierung des elektrischen Rauschens wird
die Verwendung von mehrdrahtigen Leitungen
empfohlen.
•
Befolgen Sie die Anforderungen an die
Motorkabel des Motorherstellers.

4.4.1.1 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
16
®
VLT Lift Drive LD 302
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
Frequenzumrichter erzeugen einen Ableitstrom zum
Erdanschluss. Ein Fehlerstrom an den Ausgangsleistungs-
klemmen des Frequenzumrichters kann die
Filterkondensatoren laden und einen transienten Erdstrom
verursachen.
Der Erdableitstrom hängt von verschiedenen Faktoren bei
der Systemkonfiguration ab, wie EMV-Filter, abgeschirmte
Motorkabel und Leistung des Frequenzumrichters.

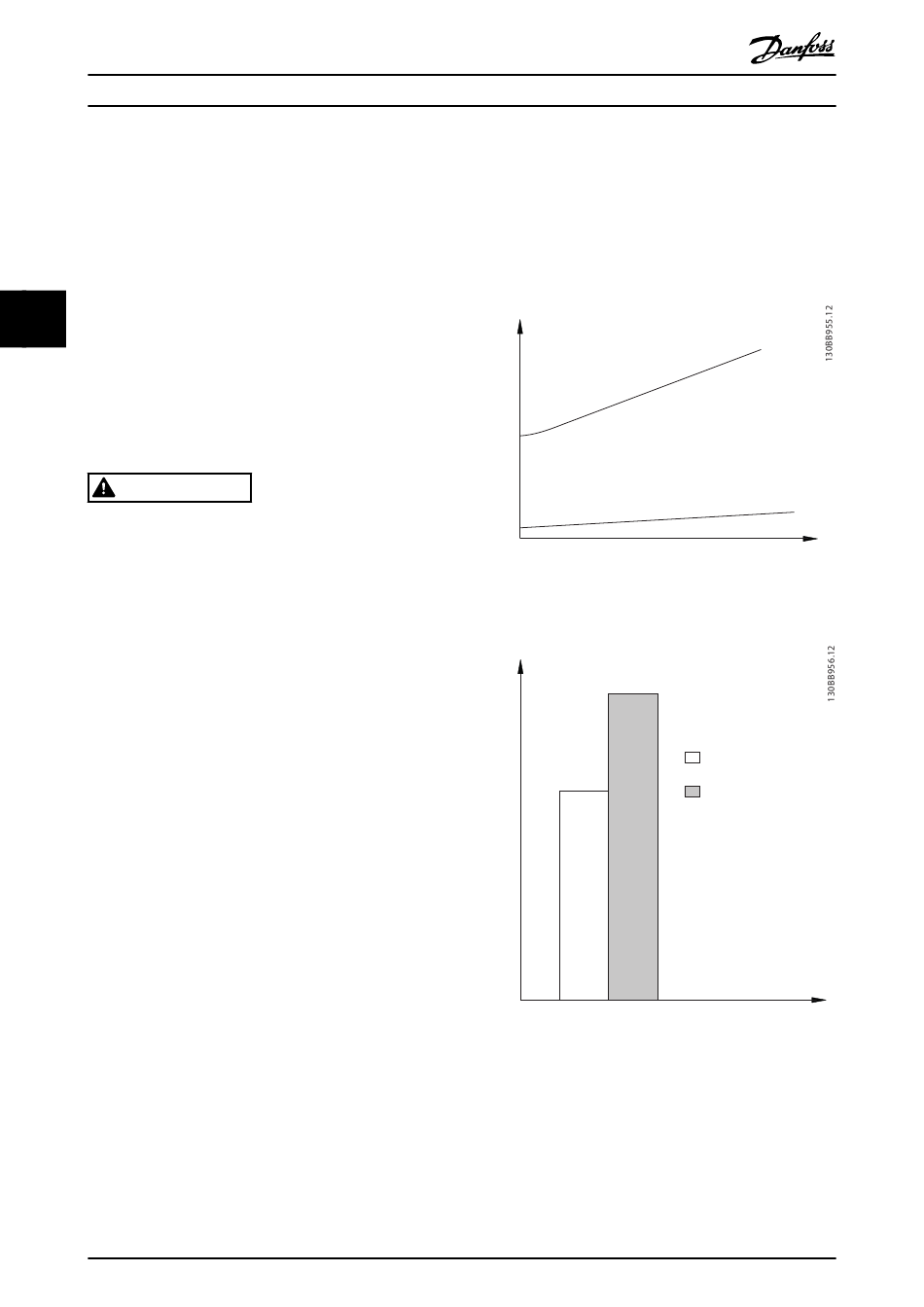

Leakage current
Abbildung 4.11 Einfluss von Kabellänge und Leistungsgröße
auf Ableitstrom. Pa > Pb.
Leakage current
Abbildung 4.12 Die Netzverzerrung beeinflusst den
Ableitstrom
Nach EN/IEC 61800 5 1 muss der Schutzleiter verstärkt
werden, wenn der Ableitstrom 3,5 mA übersteigt:
•
Schutzleiter (Klemme 95) mit einem Leitungsquer-
schnitt von mindestens 10 mm
•
2 getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
a
b
Motor cable length
THDv=0%
THDv=5%
2 [8 AWG]
MG34X103
