2.7 Galvanische Trennung
PELV bietet Schutz durch Kleinspannung. Ein Schutz gegen
2
2
elektrischen Schlag gilt als gewährleistet, wenn die
Stromversorgung vom Typ PELV (Schutzkleinspannung –
Protective Extra Low Voltage) ist und die Installation
gemäß den örtlichen bzw. nationalen Vorschriften für PELV-
Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01–03 sind mit
PELV (Schutzkleinspannung – Protective extra low voltage)
konform. Dies gilt nicht für den geerdeten Dreieck-Zweig
über 400 V.
Sie erreichen die galvanische (sichere) Trennung, indem Sie
die Anforderungen für höhere Isolierung erfüllen und die
entsprechenden Kriech-Luftabstände beachten. Diese
Anforderungen sind in der Norm EN 61800-5-1
beschrieben.
Die Bauteile, die die elektrische Trennung wie in
Abbildung 2.28 gezeigt bilden, erfüllen ebenfalls die
Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN
61800-5-1.
Die galvanische PELV-Trennung ist an 3 Punkten vorhanden
(siehe Abbildung 2.28):
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
4
1 Stromversorgung (SMPS) für Steuerkassette
2 Kommunikation zwischen Leistungskarte und Steuerkassette
3 Isolierung zwischen STO-Eingängen und IGBT-Stromkreis
4 Bedarfsgerechtes Relais

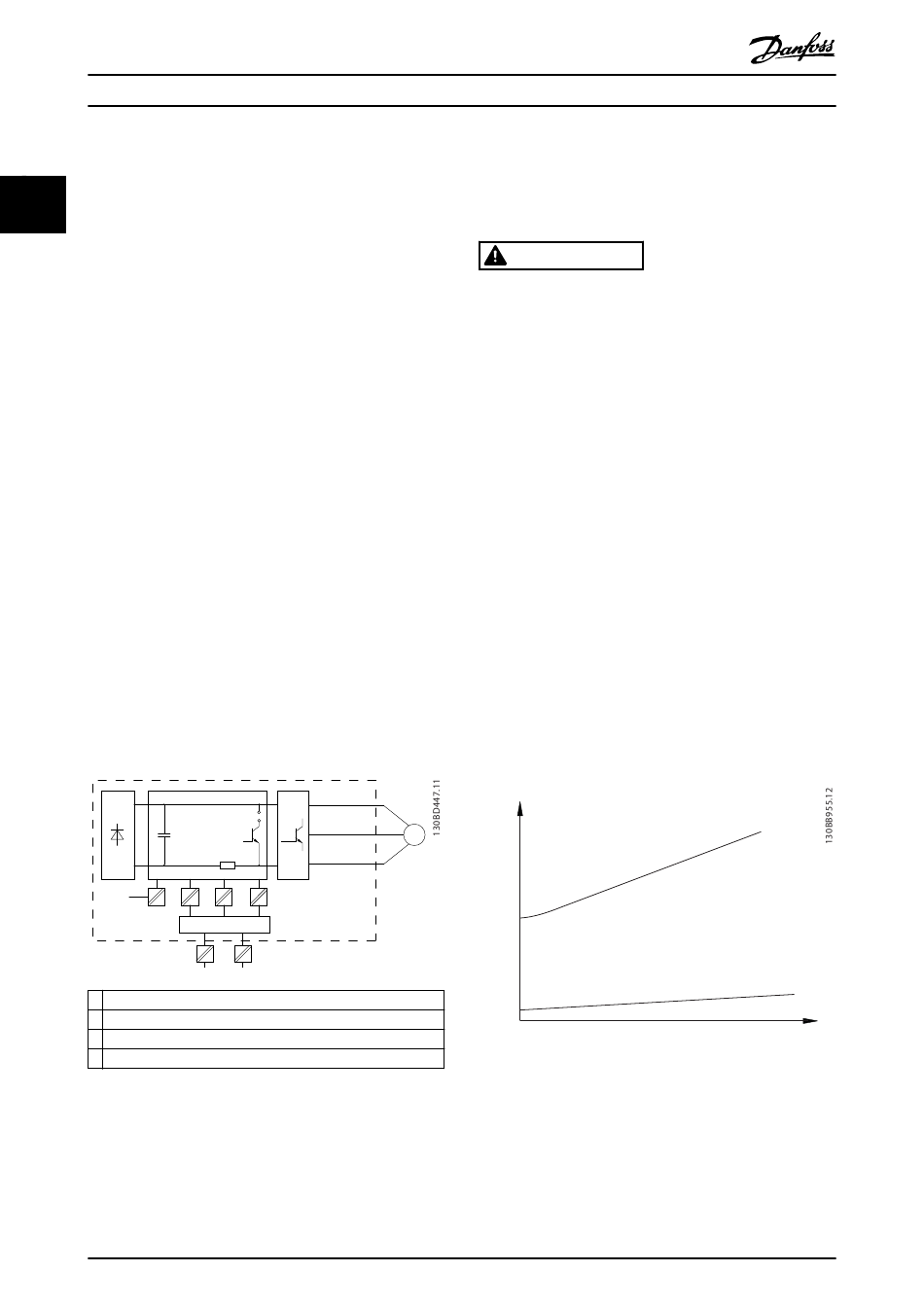

Abbildung 2.28 Galvanische Trennung
42
3
2
1
b
a
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
®
VLT
Midi Drive Frequenzumrichter 280
Eine funktionale galvanische Trennung (a und b auf
Abbildung 2.28) ist für die optionale externe 24 V-
Versorgung und für die RS485-Standardbusschnittstelle
vorgesehen.
WARNUNG
Achten Sie vor dem Berühren elektrischer Bauteile
darauf, dass andere Spannungseingänge, wie z. B.
Zwischenkreiskopplung (Zusammenschalten eines Gleich-
spannungszwischenkreises) sowie der Motoranschluss
beim kinetischen Speicher, ausgeschaltet sind. Halten Sie
die im Kapitel Sicherheit in der VLT
Bedienungsanleitung angegebene Entladezeit ein. Das
Nichtbeachten der Empfehlungen kann zu schweren
Verletzungen oder zum Tod führen.
2.8 Erdableitstrom
Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnik nutzt hohe Schaltfrequenzen
bei gleichzeitig hoher Leistung. Das Schalten erzeugt einen
Ableitstrom in der Erdverbindung. Ein Fehlerstrom im
Frequenzumrichter an den Ausgangsleistungsklemmen
kann eine Gleichstromkomponente enthalten, die die Filter-
kondensatoren laden und einen transienten Erdstrom
verursachen kann.
Der Ableitstrom gegen Erde setzt sich aus verschiedenen
Faktoren zusammen und hängt von verschiedenen System-
konfigurationen ab, wie EMV-Filter, abgeschirmte
Motorleitungen und Leistung des Frequenzumrichters.
Leakage current
M
Abbildung 2.29 Einfluss von Kabellänge und Leistungsgröße
auf Ableitstrom, P
®
Midi Drive FC 280
Motor cable length
>P
a
b
a
b
