Systemintegration
3.5.2 Relaisanschlüsse
3 3
Relais
1
2
1
2

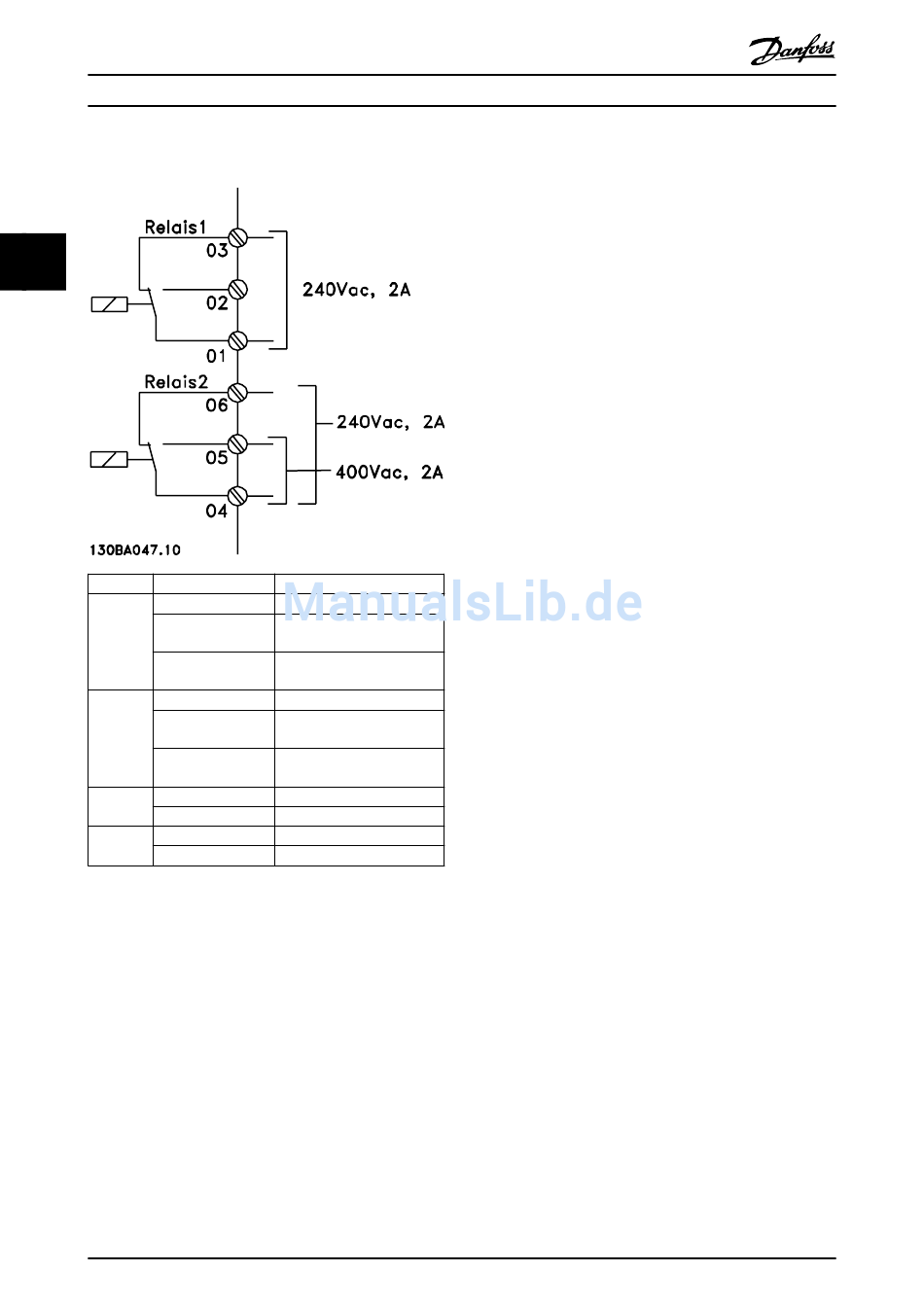

Abbildung 3.21 Relaisausgänge 1 und 2, Maximale
Spannungswerte
1) Um mehr Relaisausgänge hinzuzufügen, installieren Sie das
®
VLT Relais-Optionsmodul MCB 105 oder das VLT
Optionsmodul MCB 113.
Weitere Informationen über Relais finden Sie unter
Kapitel 7 Technische Daten und Kapitel 8.3 Relaisklemmen-
zeichnungen.
Weitere Informationen über Relaisoptionen finden Sie unter
Kapitel 3.7 Optionen und Zubehör.
66
VLT
Beschreibung
Klemme 1)
1 Bezugspotential
2 normal offen
, maximal 240 V
3 normal geschlossen
maximal 240 V
4 Bezugspotential
5 normal geschlossen
maximal 240 V
6 normal geschlossen
maximal 240 V
01-02 Schließer (normal offen)
01-03 Öffner (normal geschlossen)
04-05 Schließer (normal offen)
04-06 Öffner (normal geschlossen)
