Systemintegration
Der Wirkungsgrad nimmt leicht ab, wenn die Taktfrequenz
auf einen Wert von über 5 kHz eingestellt ist. Der
Wirkungsgrad nimmt auch leicht ab, wenn das Motorkabel
länger als 30 m ist.
Berechnung des Wirkungsgrads
3 3
Berechnen Sie den Wirkungsgrad des Frequenzumrichters
bei unterschiedlichen Lasten auf Grundlage von
Abbildung 3.19. Multiplizieren Sie den Faktor in dieser
Abbildung mit dem spezifischen Wirkungsgradfaktor, der in
Kapitel 7.1 Elektrische Daten zu finden ist.
1.01
1.0
0.99
0.98
0.97
0.96
0.95
0.94
0.93
0.92
0%
100% load

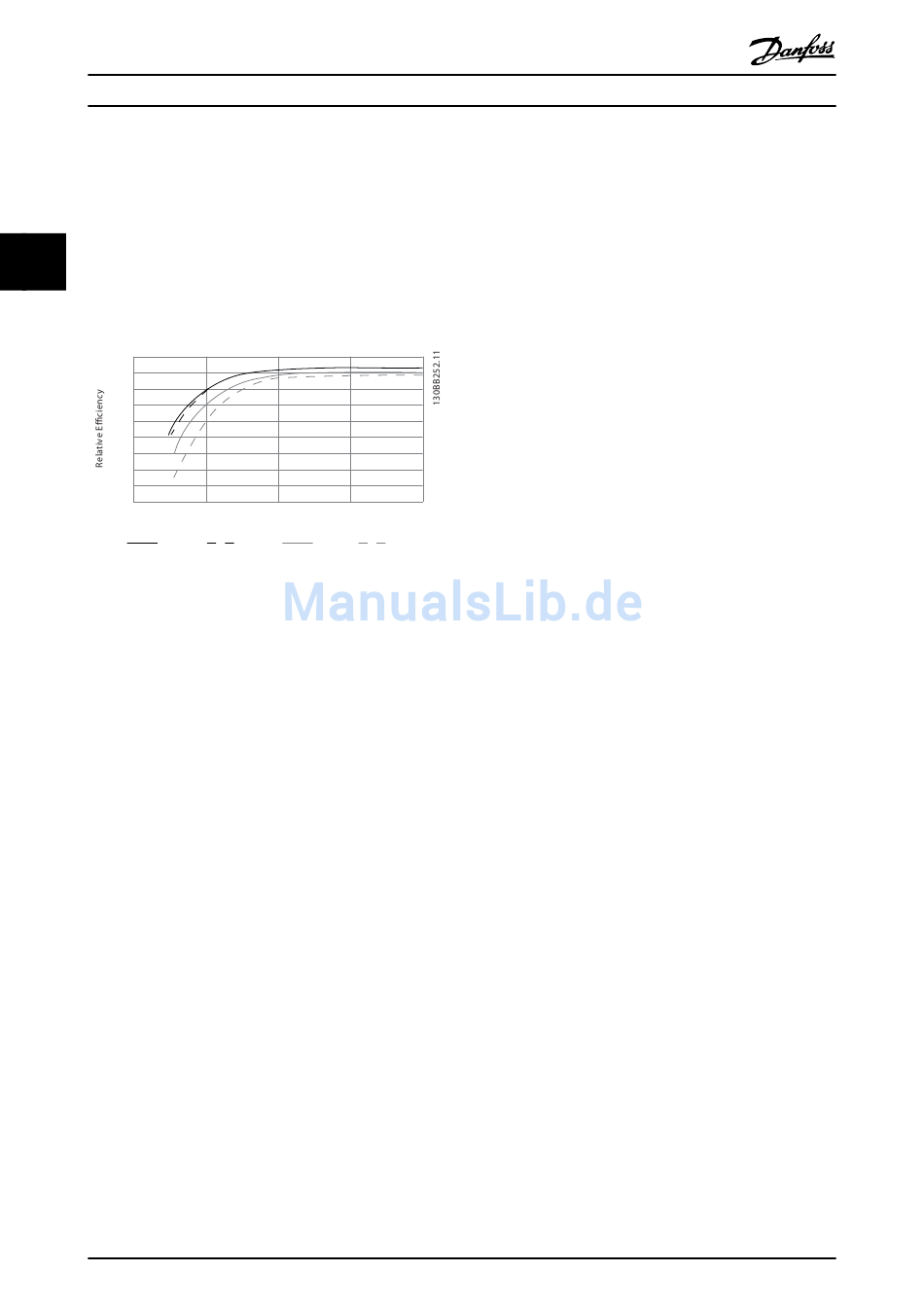

Abbildung 3.19 Typische Wirkungsgradkurven
Beispiel: Nehmen wir als Beispiel einen Frequenzumrichter
mit 55 kW und 380–480 V AC bei 25 % Last bei 50 %
Drehzahl. Das Diagramm zeigt 0,97 an. Die Nenn-Effizienz
für einen 55-kW-Frequenzumrichter beträgt 0,98. Der
tatsächliche Wirkungsgrad ist gleich: 0,97 x 0,98=0,95.
Motorwirkungsgrade
Der Wirkungsgrad eines an den Frequenzumrichter
angeschlossenen Motors hängt von der Magnetisie-
rungsstufe ab. Der Motorwirkungsgrad ist außerdem vom
Motortyp abhängig.
•
Im Nenndrehmomentbereich von 75–100 % ist
der Motorwirkungsgrad praktisch konstant,
sowohl wenn dieser vom Frequenzumrichter
geregelt als auch wenn er direkt am Netz
betrieben wird.
•
Die U/f-Kennlinien haben nur einen minimalen
Einfluss auf den Wirkungsgrad. Allerdings ergeben
sich beachtliche Effizienzvorteile bei Motoren mit
mindestens 11 kW.
•
Die Taktfrequenz hat keinen Einfluss auf den
Wirkungsgrad von kleinen Motoren. Die Effizienz
von Motoren ab 11 kW wird um 1 bis 2 %
verbessert. Dies liegt daran, dass die Form der
Sinuskurve des Motorstroms bei hoher
Taktfrequenz fast perfekt ist.
Systemwirkungsgrad
Zur Berechnung des Systemwirkungsgrads multiplizieren
Sie den Wirkungsgrad des Frequenzumrichters mit dem
Motorwirkungsgrad.
