Installation
Leitungstyp und Nennwerte
•
Die Querschnitte und Hitzebeständigkeit aller
verwendeten Kabel sollten den örtlichen und
nationalen Vorschriften entsprechen.
•
Danfoss empfiehlt, alle Leistungsanschlüsse
mittels Kupferdraht mit einer Hitzebeständigkeit
von mindestens 75 °C vorzunehmen.
•
Siehe 11.1 Leistungsabhängige technische Daten zu
empfohlenen Leitungsquerschnitten.

3.4.2 Erdungsanforderungen

WARNUNG
VORSCHRIFTSMÄSSIG ERDEN!
Aus Gründen der Bedienersicherheit ist es wichtig,
Frequenzumrichter gemäß der geltenden Vorschriften und
entsprechend den Anweisungen in diesem Produk-
thandbuch richtig zu erden. Der Ableitstrom gegen Erde ist
höher als 3,5 mA. Eine nicht vorschriftsmäßige Erdung des
Frequenzumrichters kann zum Tod oder schweren Verlet-
zungen führen.
HINWEIS
Es obliegt dem Benutzer oder einem zertifizierten Elektro-
installateur, für eine einwandfreie Erdung der Geräte
gemäß geltenden nationalen und örtlichen Elektroinstallati-
onsvorschriften und -normen zu sorgen.
•
Beachten Sie alle örtlichen und nationalen
Elektroinstallationsvorschriften zur einwandfreien
Erdung elektrischer Geräte und Betriebsmittel.
•
Frequenzumrichter mit Erdströmen von mehr als
3,5 mA erfordern eine verstärkte Schutzerdung
(siehe hierzu 3.4.2.1 Erdableitstrom (>3,5 mA).
•
Für Netzversorgung, Motorkabel und Steuerlei-
tungen ist ein spezieller Schutzleiter erforderlich.
•
Verwenden Sie die im Lieferumfang der Frequen-
zumrichter enthaltenen Kabelschellen, um die
Geräte großflächig zu erden.
•
Erden Sie Frequenzumrichter nicht in Reihe
hintereinander.
•
Halten Sie die Leitungen zur Erdung so kurz wie
möglich.
•
Verwenden Sie zur Reduzierung des elektrischen
Rauschens mehrdrahtige Leitungen.
•
Befolgen Sie die Anforderungen an die
Motorkabel des Motorherstellers.
3.4.2.1 Erdableitstrom (>3,5 mA)
Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
In der Frequenzumrichtertechnik werden hohe Frequenzen
mit hoher Leistung geschaltet. Hierdurch entsteht ein
Ableitstrom in der Erdverbindung. Ein Fehlerstrom im
Frequenzumrichter an den Ausgangsleistungsklemmen
kann eine Gleichstromkomponente enthalten, die die
Filterkondensatoren laden und einen transienten Erdstrom
verursachen kann. Der Ableitstrom gegen Erde hängt von
verschiedenen Systemkonfigurationen ab, wie EMV-Filter,
abgeschirmte Motorkabel und Leistung des Frequenzum-
richters.
EN 61800-5-1 (Produktnorm für Elektrische Leistungsant-
riebssysteme mit einstellbarer Drehzahl) stellt besondere
Anforderungen, wenn der Erdableitstrom 3,5 mA
übersteigt. Sie müssen die Erdverbindung auf eine der
folgenden Arten verstärken:
•
Erdverbindung mit einem Leitungsquerschnitt
von mindestens 10 mm
•
zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen in EN 60364-5-54 § 543.7.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
Verwenden Sie netzseitig nur allstromsensitive
Fehlerschutzschalter (Typ B)
Verwenden Sie RCD mit Einschaltverzögerung, um
Fehler durch transiente Erdströme zu vermeiden
Bemessen Sie RCD in Bezug auf Systemkonfigu-
ration und Umgebungsbedingungen
3.4.2.2 Erdung über abgeschirmte Kabel
Erdungsschellen werden für Motorkabel mitgeliefert (siehe
Abbildung 3.8).

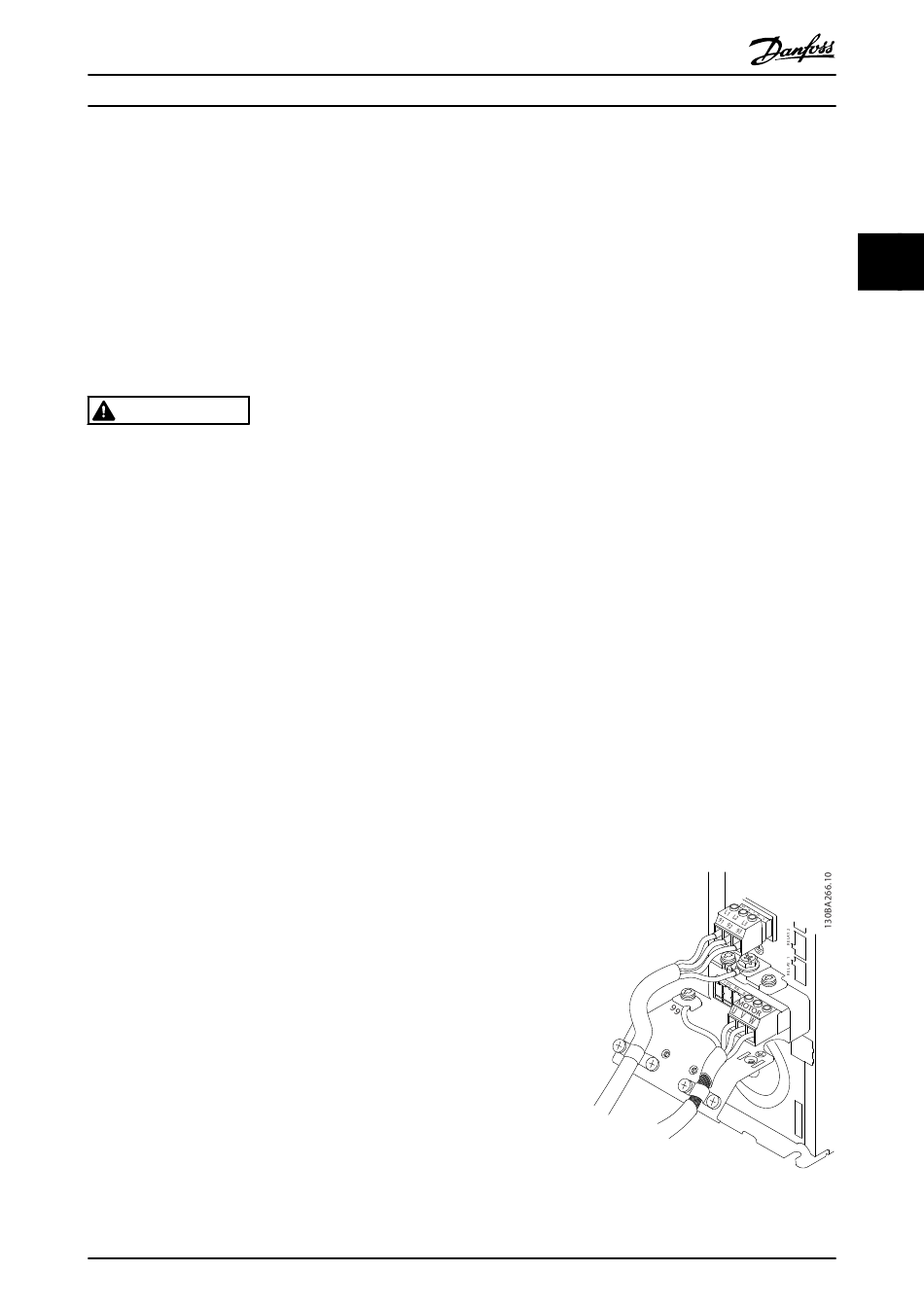

Abbildung 3.8 Erdung mit abgeschirmtem Kabel
