3.1.11.3 Elektrische Verdrahtung

MCB 114
Sensor Input
SW. ver. xx.xx
VDD I IN GND TEMP WIRE
GND TEMP
1 1
X48/ 1 2 3 4 5 6
4-20mA
2 or 3
2 or 3
wire
wire

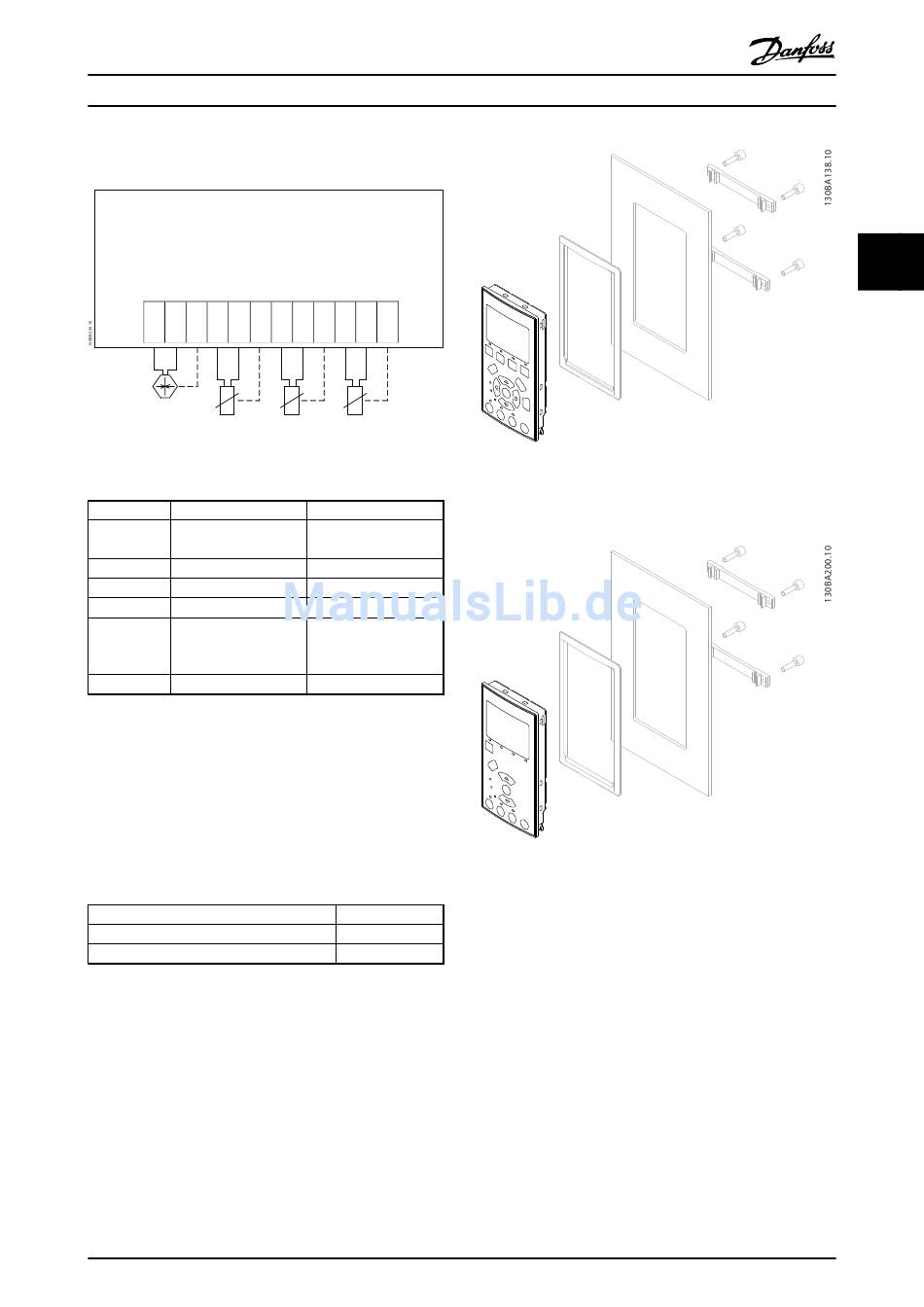

Abbildung 3.15 Elektrische Verdrahtung
Klemme Bezeichnung
1 VDD
2 I in
3 GND
4, 7, 10 Temp. 1, 2, 3
5, 8, 11 Draht 1, 2, 3
6, 9, 12 GND
Tabelle 3.10 Klemmen

3.1.12 LCP-Einbausatz

Sie können die LCP Bedieneinheit durch Verwendung eines
Fern-Einbausatzes in die Vorderseite eines Schaltschranks
integrieren. Die Schutzart ist IP66. Sie müssen die Befesti-
gungsschrauben mit einem Drehmoment von max. 1 Nm
anziehen.
Gehäuse
Max. Kabellänge zwischen und Gerät
Kommunikationsstandard
Tabelle 3.11 Technische Daten
MG11BC03
Projektierungshandbuch
Option B
Code No. 130B1272
WIRE GND TEMP WIRE GND
2 2 3 3
7 8 9 10 11 12
2 or 3
2 or 3
wire wire
Funktion
24 V DC zur Versorgung
eines 4-20-mA-Sensors
4-20m-A-Eingang
Analogeingang GND
Temperatureingang
3. Drahteingang, wenn
3-Leiter-Sensoren
verwendet werden
Temp.-Eingang GND
Vorderseite IP66
3 m
RS-485
