1 1
Motor:
f
JOG
Die Motorfrequenz (Festfrequenz „Jog"), wählbar über
Digitaleingang oder Bus, wenn die Funktion Festdrehzahl
JOG aktiviert ist.
f
M
Die Motorfrequenz.
f
MAX
Die maximale Motorfrequenz.
f
MIN
Die minimale Motorfrequenz.
f
M,N
Die Motornennfrequenz (Typenschilddaten).
I
M
Der Motorstrom.
I
M,N
Der Motornennstrom (Typenschilddaten).
n
M,N
Die Motornenndrehzahl (Typenschilddaten).
P
M,N
Die Motornennleistung (Typenschilddaten).
T
M,N
Das Nenndrehmoment (Motor).
U
M
Die momentane Spannung des Motors.
U
M,N
Die Motornennspannung (Typenschilddaten).
Losbrechmoment

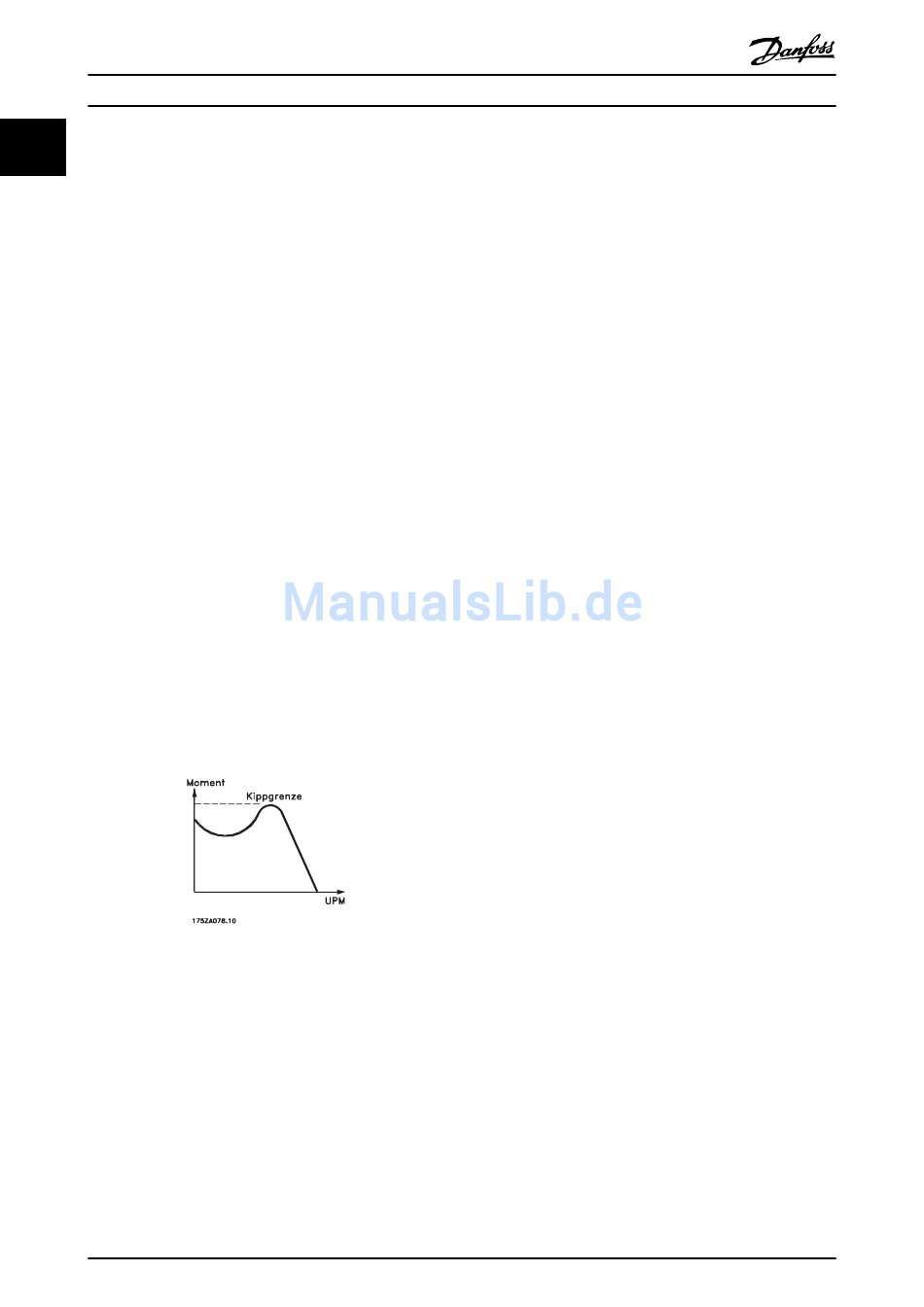

Abbildung 1.1 Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört – siehe Tabelle 1.4.
Stoppbefehl
Siehe Steuerbefehle.
8
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Sollwerte:
Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Bussollwert
Ein an die serielle Kommunikationsschnittstelle (FC-Schnitt-
stelle) übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu 8
Festsollwerte über die Digitaleingänge auswählen.
Pulssollwert
Ein an die Digitaleingänge übertragenes Pulsfrequenzsignal
(Klemme 29 oder 33).
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalenwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der in 3-03 Maximaler
Sollwert eingestellte maximale Sollwert.
Ref
MIN
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0 % (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der in 3-02 Minimaler Sollwert
eingestellte minimale Sollwert.
Verschiedenes:
Advanced Vector Control
Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt 2 Arten von Analogeingängen:
Stromeingang, 0-20 mA und 4-20 mA
Spannungseingang, 0-10 V DC
Analogausgänge
Die Analogausgänge können ein Signal von 0-20 mA, 4-20
mA oder ein Digitalsignal ausgeben.
Automatische Motoranpassung (AMA)
Der AMA-Algorithmus bestimmt die elektrischen Parameter
für den angeschlossenen Motor bei Stillstand.
Bremswiderstand
Der Bremswiderstand kann die bei generatorischer
Bremsung erzeugte Bremsleistung aufnehmen. Während
generatorischer Bremsung erhöht sich die Zwischenkreis-
spannung. Ein Bremschopper stellt sicher, dass die
generatorische Energie an den Bremswiderstand
übertragen wird.
Konstantmoment (CT)-Kennlinie
Konstante Drehmomentkennlinie; wird für Schrauben- und
Scrollverdichter in der Kältetechnik eingesetzt.
MG11BC03
