Elektrische Installation

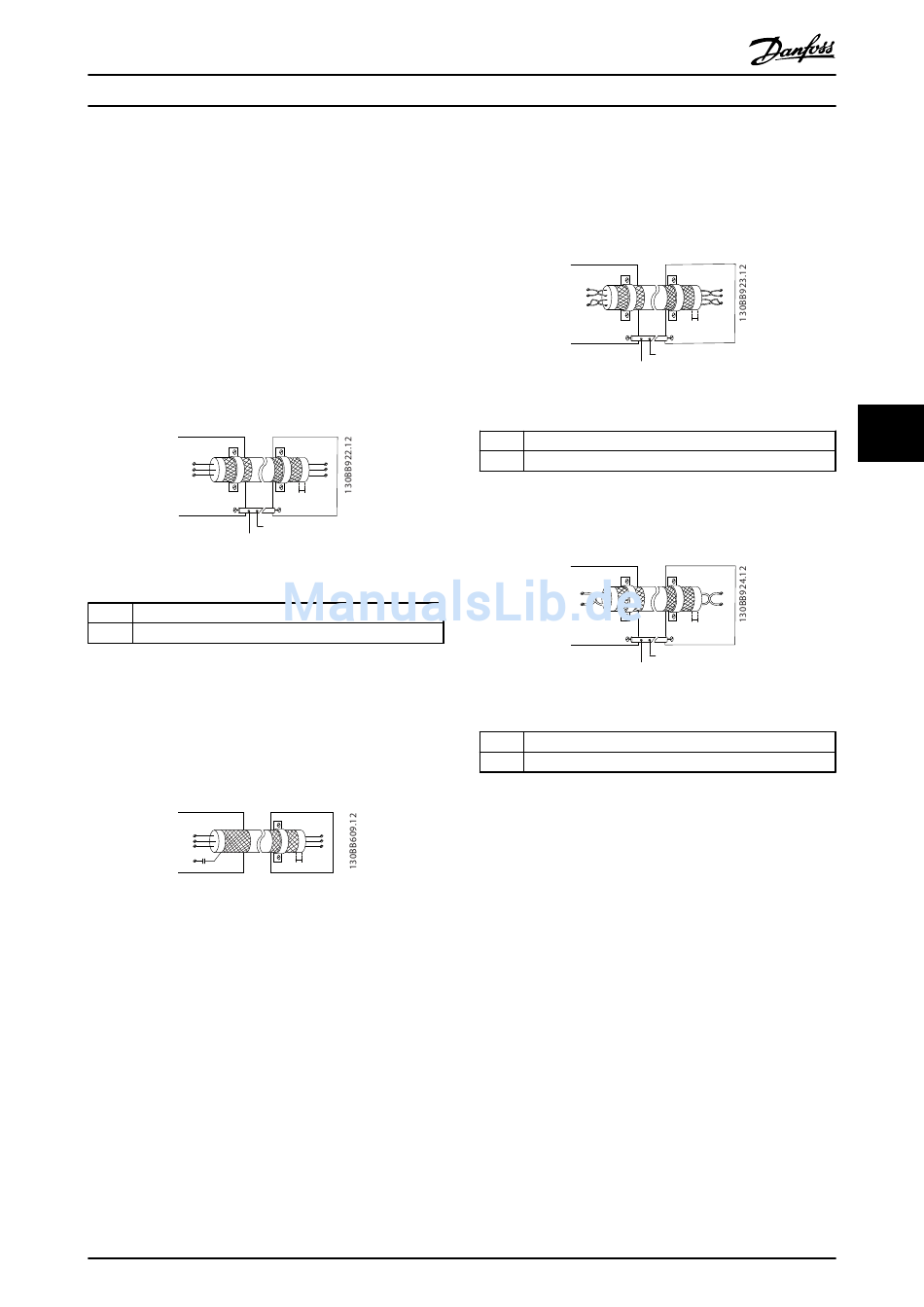

6.8.3 Erdung abgeschirmter Steuerkabel

Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen.
Besteht zwischen dem Frequenzumrichter und der SPS ein
unterschiedliches Erdpotenzial, können Ausgleichsströme
auftreten, die das gesamte System stören. Schaffen Sie
Abhilfe durch das Anbringen eines Potenzialausgleichs-
kabels parallel zum Steuerkabel.
Mindestleitungsquerschnitt: 16 mm
PLC
PE
PE
1
2
Abbildung 6.65 Steuerkabel mit Potenzialausgleichskabel
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 6.40 Legende zu Abbildung 6.65
50-Hz-Brummschleifen
Bei sehr langen Steuerkabeln können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
PLC
PE
100nF
Abbildung 6.66 Abschirmung-zu-Masse verbunden mit einem
100-nF-Kondensator
MG11BC03
Projektierungshandbuch
2 .
FC
PE
<10 mm
PE
FC
PE <10 mm
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist intern über ein RC-Glied mit Erde
verbunden. Verwenden Sie Twisted-Pair-Kabel zur
Reduzierung von Störungen zwischen Leitern.
FC
69
68
61
PE
PE
2
Abbildung 6.67 Twisted-Pair-Kabel
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 6.41 Legende zu Abbildung 6.67
Alternativ können Sie die Verbindung zu Klemme 61 lösen:
FC
69
68
PE
PE
1
2
Abbildung 6.68 Klemme 61 nicht angeschlossen
1
Min. 16 mm 2
2 Potenzialausgleichskabel
Tabelle 6.42 Legende zu Abbildung 6.68
FC
69
68
61
PE
<10 mm
PE
1
FC
68
69
PE <10 mm
PE
129
