Anwendungsbeispiele

7.1.7 SLC-Anwendungsbeispiel

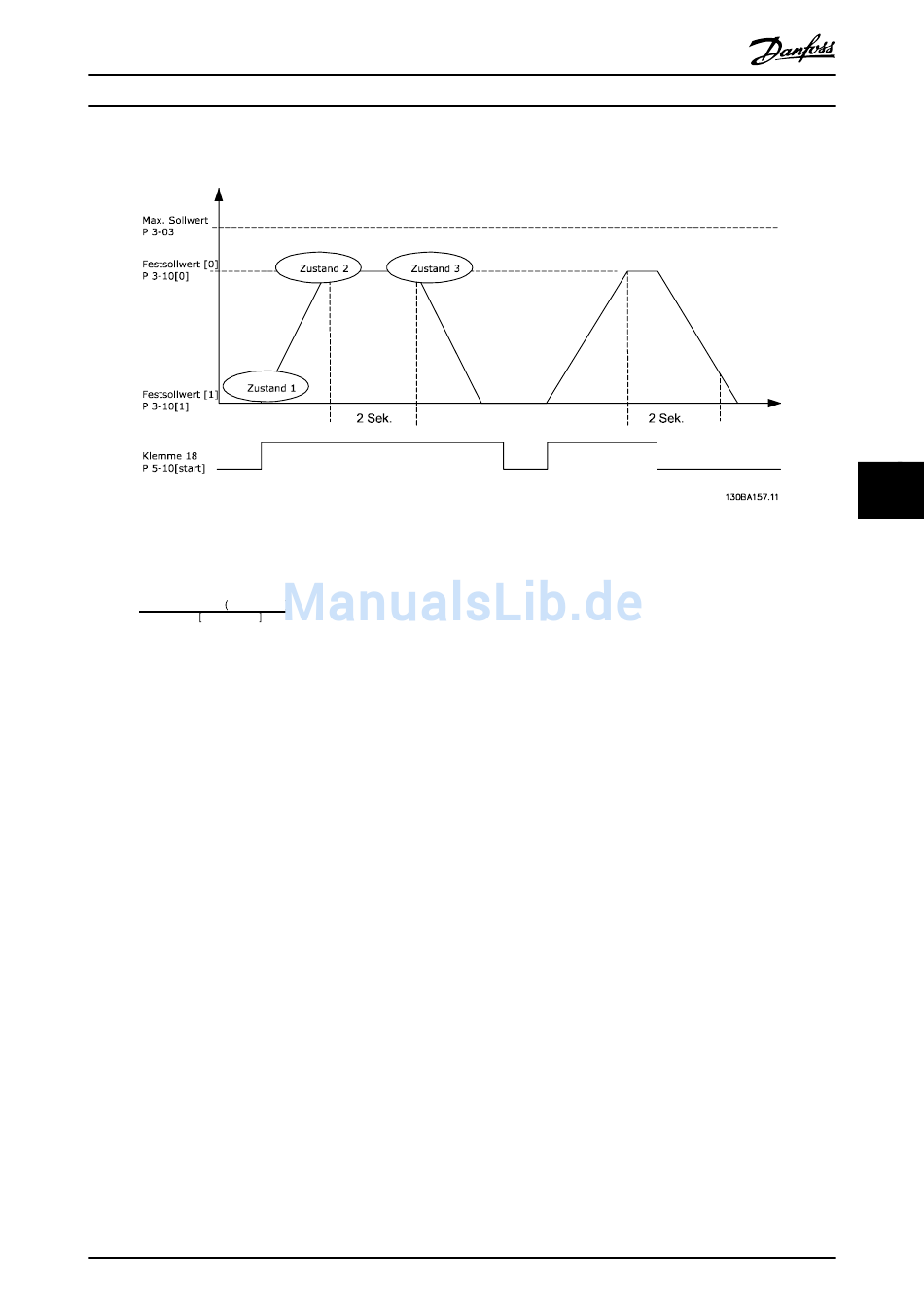

Abbildung 7.5 Einfache Sequenz 1: Start – Rampe auf – 2 Sek. Sollwertdrehzahl fahren – Rampe ab und Nulldrehzahl bis zum
Stoppsignal
Stellen Sie die Rampenzeiten in 3-41 Rampenzeit Auf 1 und 3-42 Rampenzeit Ab 1 auf die gewünschten Zeiten ein.
tBeschl. × nNorm Par. . 1 − 25
tRampe =
Sollw. U/min [UPM]
Stellen Sie Klemme 27 auf Ohne Funktion (5-12 Klemme 27 Digitaleingang) ein.
Stellen Sie Festsollwert 0 auf die gewünschte Sollwertdrehzahl (3-10 Festsollwert [0]) in Prozent von max. Sollwertdrehzahl
(3-03 Maximaler Sollwert) ein. Beispiel: 60 %
Stellen Sie Festsollwert 1 auf zweite Festdrehzahl ein (3-10 Festsollwert [1] Beispiel: 0 % (Null).
Stellen Sie Timer 0 für konstante Drehzahl in 13-20 SL-Timer [0] ein. Beispiel: 2 Sek.
Stellen Sie Ereignis 1 in 13-51 SL-Controller Ereignis [1] auf WAHR [1] ein.
Stellen Sie Ereignis 2 in 13-51 SL-Controller Ereignis [2] auf Ist=Sollwert [4] ein.
Stellen Sie Ereignis 3 in 13-51 SL-Controller Ereignis[3] auf Timeout 0 [30] ein.
Stellen Sie Ereignis 4 in 13-51 SL-Controller Ereignis [4] auf FALSCH [0] ein.
Stellen Sie Aktion 1 in 13-52 SL-Controller Aktion [1] auf Anwahl Festsollw. 0 [10] ein.
Stellen Sie Aktion 2 in 13-52 SL-Controller Aktion [2] auf Start Timer 0 [29] ein.
Stellen Sie Aktion 3 in 13-52 SL-Controller Aktion [3] auf Anwahl Festsollw. 1 [11] ein.
Stellen Sie Aktion 4 in 13-52 SL-Controller Aktion [4] auf Keine Aktion [1] ein.
