Aufstellung - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Mechanische Installation

5.1.4 Aufstellung

Alle Gehäusetypen erlauben die Aufstellung Seite-an-Seite,
ausgenommen bei Verwendung von IP21/IP4X-Gehäuseab-
deckungen (siehe Kapitel 3.1 Optionen und Zubehör).
Aufstellung Seite-an-Seite
Sie können Bauformen A und B mit Schutzart IP20 Seite-
an-Seite ohne Abstand zueinander anordnen, allerdings ist
die Montagereihenfolge wichtig. Abbildung 5.1 zeigt, wie
Sie die Rahmen korrekt montieren.
5 5
A2

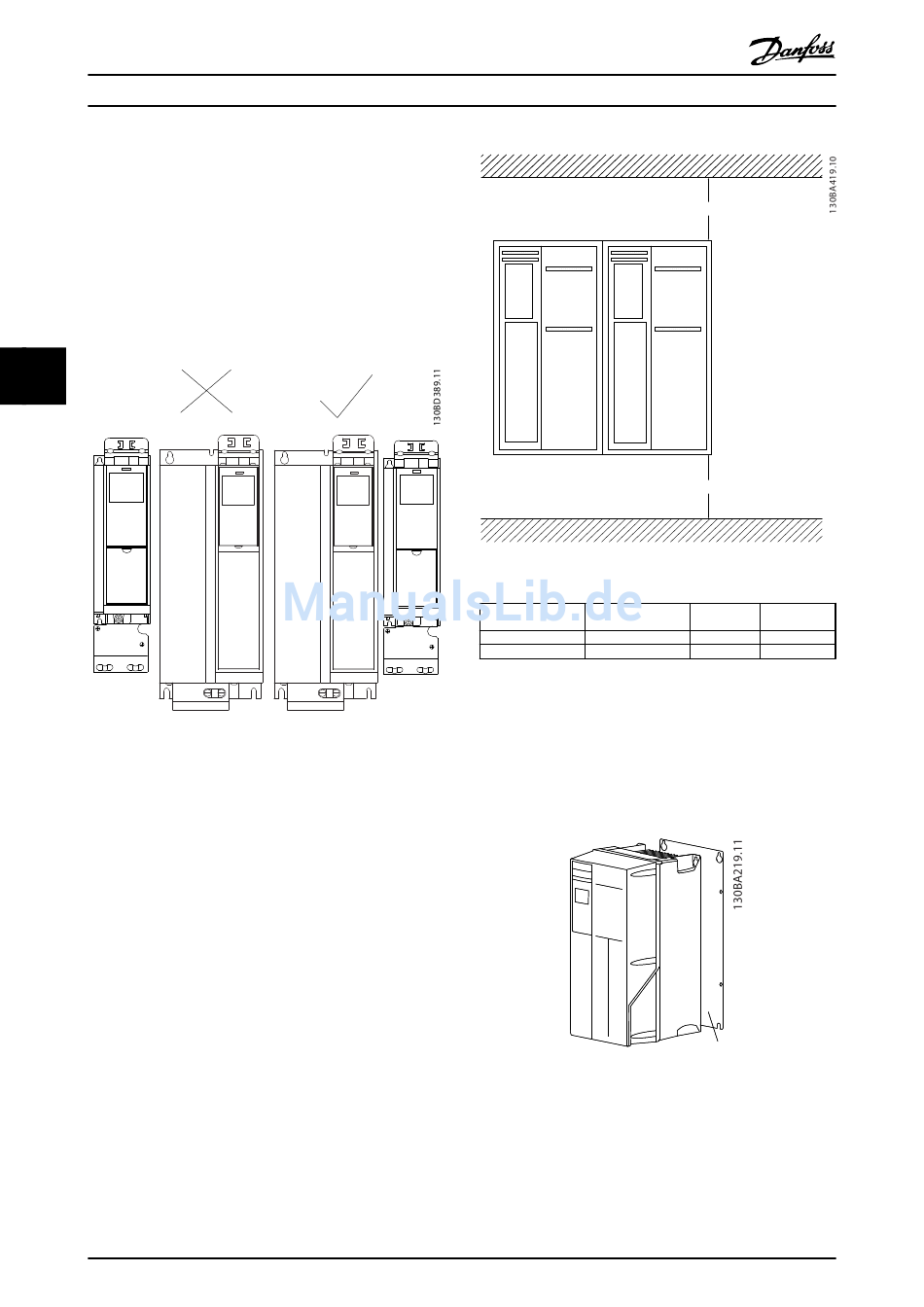

Abbildung 5.1 Richtige Aufstellung Seite-an-Seite
Wenn Sie die IP21-Gehäuseabdeckungen bei Gehäusetyp
A2 oder A3 verwenden, muss zwischen den Frequenzum-
richter ein Abstand von mindestens 50 mm eingehalten
werden.
Lassen Sie für optimale Kühlbedingungen Platz für freie
Luftströmung über und unter dem Frequenzumrichter.
Siehe Tabelle 5.4.
90
Projektierungshandbuch
B3 B3
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Abbildung 5.2 Abstand
Gehäusetyp
a [mm]
b [mm]
Tabelle 5.4 Erforderliche Abstände für Luftzirkulation bei
A2
verschiedenen Gehäusetypen
1. Bohren Sie Löcher gemäß den angegebenen
Maßen.
2. Verwenden Sie Schrauben, die für die jeweilige
Montagefläche des Frequenzumrichters geeignet
sind. Ziehen Sie alle 4 Schrauben fest an.
Abbildung 5.3 Ordnungsgemäße Montage mit Rückwand
a
b
B2/B3/B4/C1
A2/A3/A4/A5/B1
/C3
100 200
100 200
1
C2/C4
225
225
MG11BC03
