1.3 Elektrische Verdrahtung – Steuerleitungen
1.3.1 Übersicht
Power
input
+10 V DC
0−10 V DC
0−10 V DC
0/4−20 mA

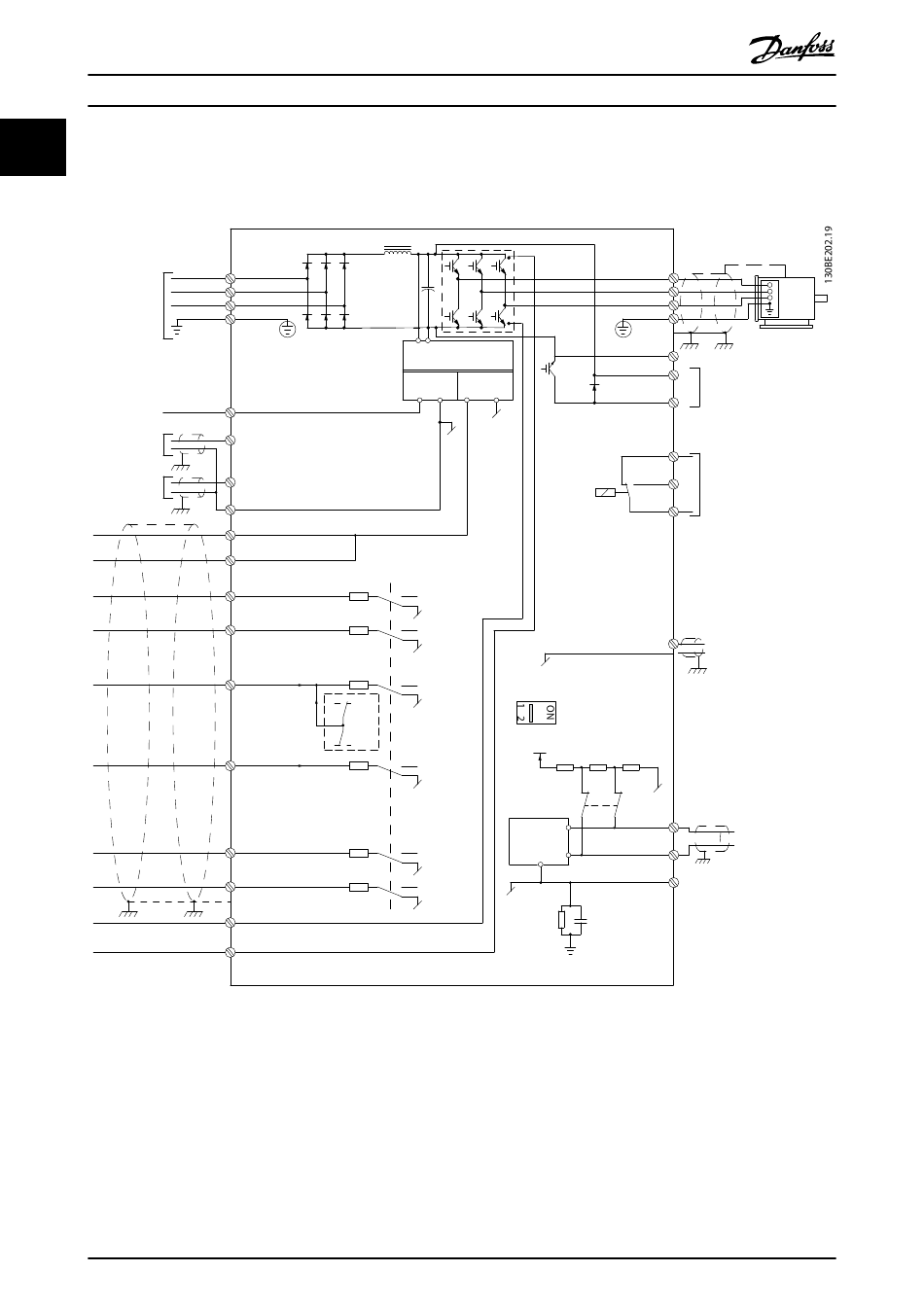

Abbildung 1.2 Anschlussdiagramm des Grundgeräts
A = Analog, D = Digital
1) Der integrierte Bremschopper ist nur für dreiphasige Einheiten erhältlich.
2) Sie können Klemme 53 auch als Digitaleingang verwenden.
3) Sie können den Schalter S801 (DC-Bus-Zwischenkreisklemmen) verwenden, um für die serielle RS485-Schnittstelle (Klemmen 68
und 69) die integrierten Busabschlusswiderstände zu aktivieren.
4) Eine Anleitung zur korrekten STO-Verdrahtung finden Sie in der Bedienungsanleitung in Kapitel 6 „Safe Torque Off (STO)".
5) Der S2-Frequenzumrichter unterstützt nicht die Anwendung von Zwischenkreiskopplungen.
8
®
VLT Midi Drive FC 280
RFI
91 (L1/N)
92 (L2/L)
93 (L3)
95
PE
50 (+10 V OUT)
+
53 (A IN) 2)
54 (A IN)
55 (COM digital/analog I/O)
12 (+24 V OUT)
13 (+24 V OUT)
P 5-00
18 (D IN)
19 (D IN)
27 (D IN/OUT)
6)
17 V
0 V
29 (D IN)
32 (D IN)
33 (D IN)
37 (STO1) 4)
38 (STO2)
4)
