Auswahl

3.1.2 Universal-E/A-Modul MCB 101

MCB 101 wird verwendet, um die Anzahl der Digita-
leingänge und -ausgänge, der Analogeingänge und -
ausgänge und der Frequenzumrichterausgänge zu
erhöhen.
MCB 101 muss in Steckplatz B des Frequenzumrichters
gesteckt werden. Inhalt:
•
MCB 101 Optionsmodul
•
Erweitertes LCP-Gehäuse
•
Klemmenabdeckung

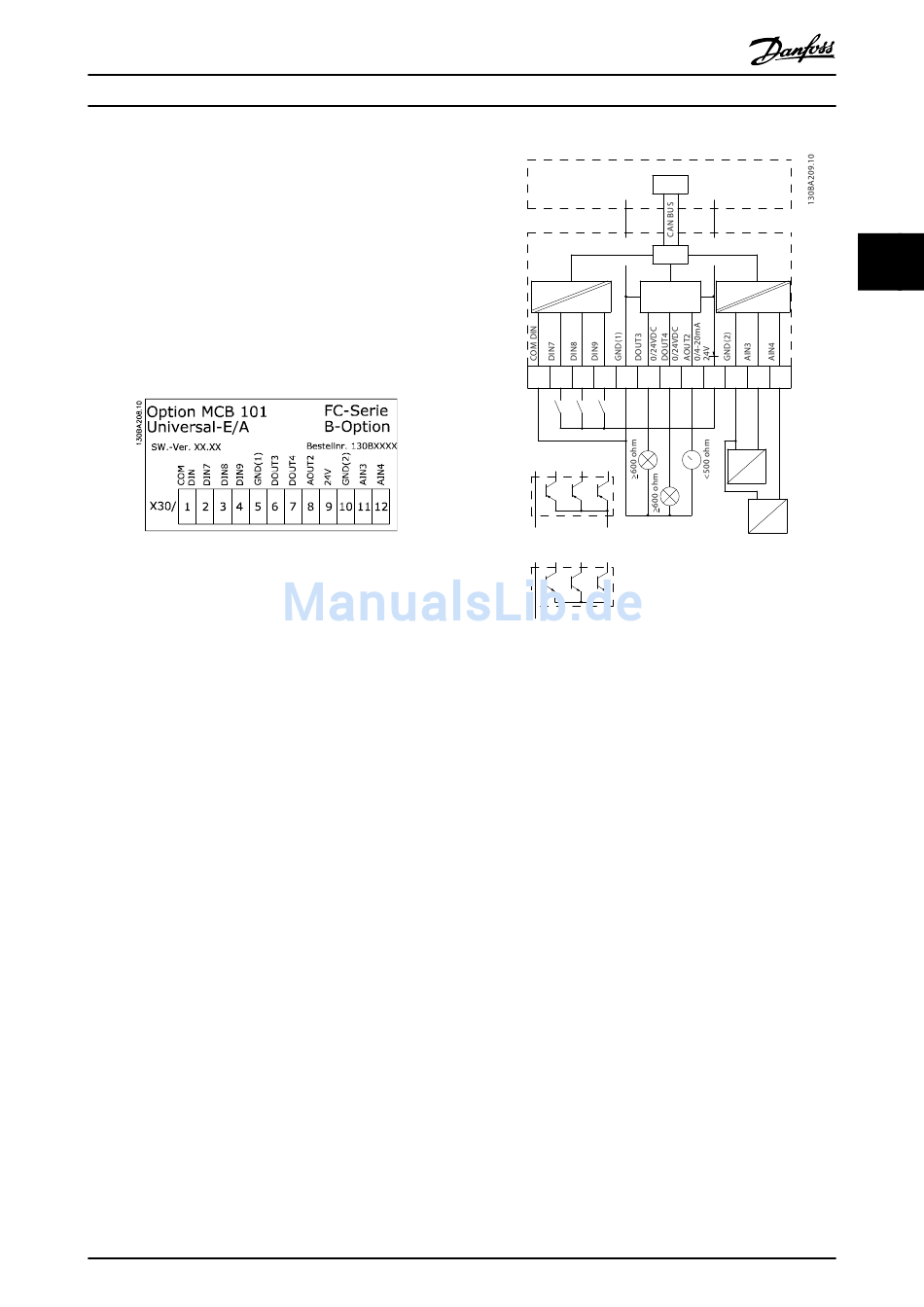

Abbildung 3.3
Galvanische Trennung im MCB 101
Digital-/Analogeingänge sind von anderen Ein-/Ausgängen
am MCB 101 und in der Steuerkarte des Frequenzum-
richters galvanisch getrennt. Digital-/Analogausgänge im
MCB 101 sind von anderen Ein-/Ausgängen am MCB 101
galvanisch getrennt, aber nicht von denen auf der
Steuerkarte des Frequenzumrichters.
Wenn die Digitaleingänge 7, 8 oder 9 durch Verwendung
der internen 24-V-Spannungsversorgung (Klemme 9)
geschaltet werden sollen, muss die Verbindung zwischen
Klemme 1 und 5, die in Abbildung 3.4 gezeigt wird,
hergestellt werden.
MG11BC03
Projektierungshandbuch
X30/
PLC
(PNP)
PLC
(NPN)
Abbildung 3.4 Prinzipschema
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Control card (FC 100/200/300)
CPU
0V
General Purpose
I/O option MCB 101
CPU
0V
DIG &
DIG IN
ANALOG
RIN=
OUT
5kohm
1 4 5 7
2 3 6 8
0V 24V DC
24V DC 0V
24V
3
24V
ANALOG
IN
RIN=
10kohm
11
9 10 12
0-10
VDC
0-10
VDC
59
