Abbildung 2.26 Blockschaltbild des Reglers mit Rückführung
Auch wenn der Regler des Frequenzumrichters oft bereits mit den voreingestellten Werten für zufriedenstellende Leistung
sorgt, kann die Regelung des Systems durch Anpassung einiger Reglerparameter oft noch verbessert werden. Die PI-
Konstanten lassen sich auch automatisch optimieren.

2.8.7 Istwertverarbeitung

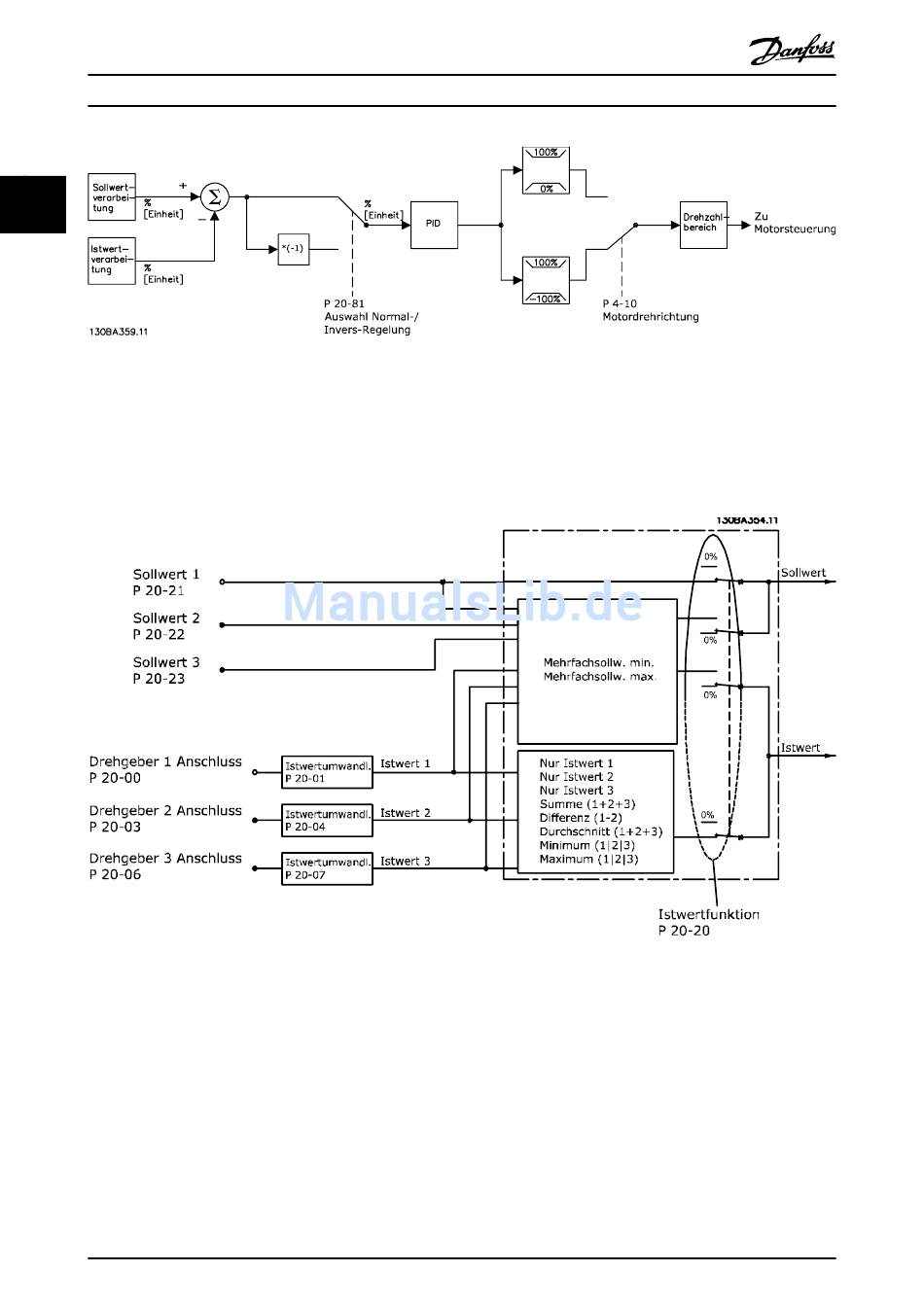

Abbildung 2.27 Blockschaltbild über die Verarbeitung von Istwertsignalen
Die Istwertverarbeitung lässt sich so konfigurieren, dass sie mit Anwendungen arbeitet, die eine erweiterte Steuerung
erfordern, wie etwa mehrere Sollwerte und mehrere Istwerte. Drei Regelverfahren sind gebräuchlich.
Einzelne Zone, einzelner Sollwert
Einzelne Zone, einzelner Sollwert ist eine grundlegende Konfiguration. Sollwert 1 wird zu einem anderen Sollwert (falls
vorhanden, siehe Sollwertverarbeitung) addiert und das Istwertsignal wird mit der 20-20 Istwertfunktion gewählt.
