Die Funktion „Sicher abgeschaltetes Moment" kann durch
Einstellung von 5-19 Klemme 37 Sicherer Stopp von der
Werkseinstellung [1] auf Wert [3] für automatischen
2 2
Wiederanlauf eingestellt werden. Ist eine MCB112-Option
an den Frequenzumrichter angeschlossen, wird der
automatische Wiederanlauf über Werte [7] und [8]
eingestellt.
Automatischer Wiederanlauf bedeutet, dass „sicher
abgeschaltetes Moment" beendet und normaler Betrieb
wieder aufgenommen wird, sobald 24 V DC an Klemme 37
angelegt werden. Es wird kein Reset-Signal benötigt.
WARNUNG
Automatischer Wiederanlauf ist nur in einem von 2
Fällen zulässig:
1. Der Schutz vor unerwartetem Anlauf wird über
andere Teile der Installation des „sicher
abgeschalteten Moments" implementiert.
2. Ein Aufenthalt in der Gefahrenzone kann
mechanisch ausgeschlossen werden, wenn die
Funktion „Sicher abgeschaltetes Moment" nicht
aktiviert ist. Insbesondere müssen Sie Absatz
5.3.2.5 von ISO 12100-2 2003 beachten.

2.6.2 Installation einer externen

Sicherheitsvorrichtung in
Kombination mit MCB 112
Wenn das Ex-zertifizierte Thermistormodul MCB 112, das
Klemme 37 als sicherheitsbezogenen Abschaltkanal
verwendet, angeschlossen ist, muss eine UND-Verknüpfung
des Ausgangs X44/12 von MCB 112 mit dem sicherheitsbe-
zogenen Sensor (wie eine Not-Aus-Taste, Schalter einer
Schutzeinrichtung usw.), der „sicher abgeschaltetes
Moment" aktiviert, erfolgen. Dies bedeutet, dass der
Ausgang für „Sicher abgeschaltetes Moment" Klemme 37
nur aktiv (HIGH = 24 V) ist, wenn sowohl das Signal von
Ausgang X44/12 von MCB 112 und das Signal vom sicher-
heitsbezogenen Sensor aktiv sind. Wenn mindestens eines
der 2 Signale inaktiv (LOW = 0 V) ist, muss auch der
Ausgang zu Klemme 37 inaktiv sein. Die Sicherheitsvor-
richtung mit dieser UND-Logik muss selbst IEC 61508, SIL
2, erfüllen. Die Verbindung vom Ausgang der Sicherheits-
vorrichtung mit sicherer UND-Logik zu „Sicher
abgeschaltetes Moment" Klemme 37 muss gegen
Kurzschluss geschützt werden. Siehe Abbildung 2.7.
20
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Hazardous Non - Hazardous Area
Area
PTC Thermistor Card
MCB112
1 2 3 4 5
X44/
Digital Input
PTC
e.g. Par 5-15
Sensor
12 13 18
Par. 5- 19
Terminal 37 Safe Stop
Manual Restart

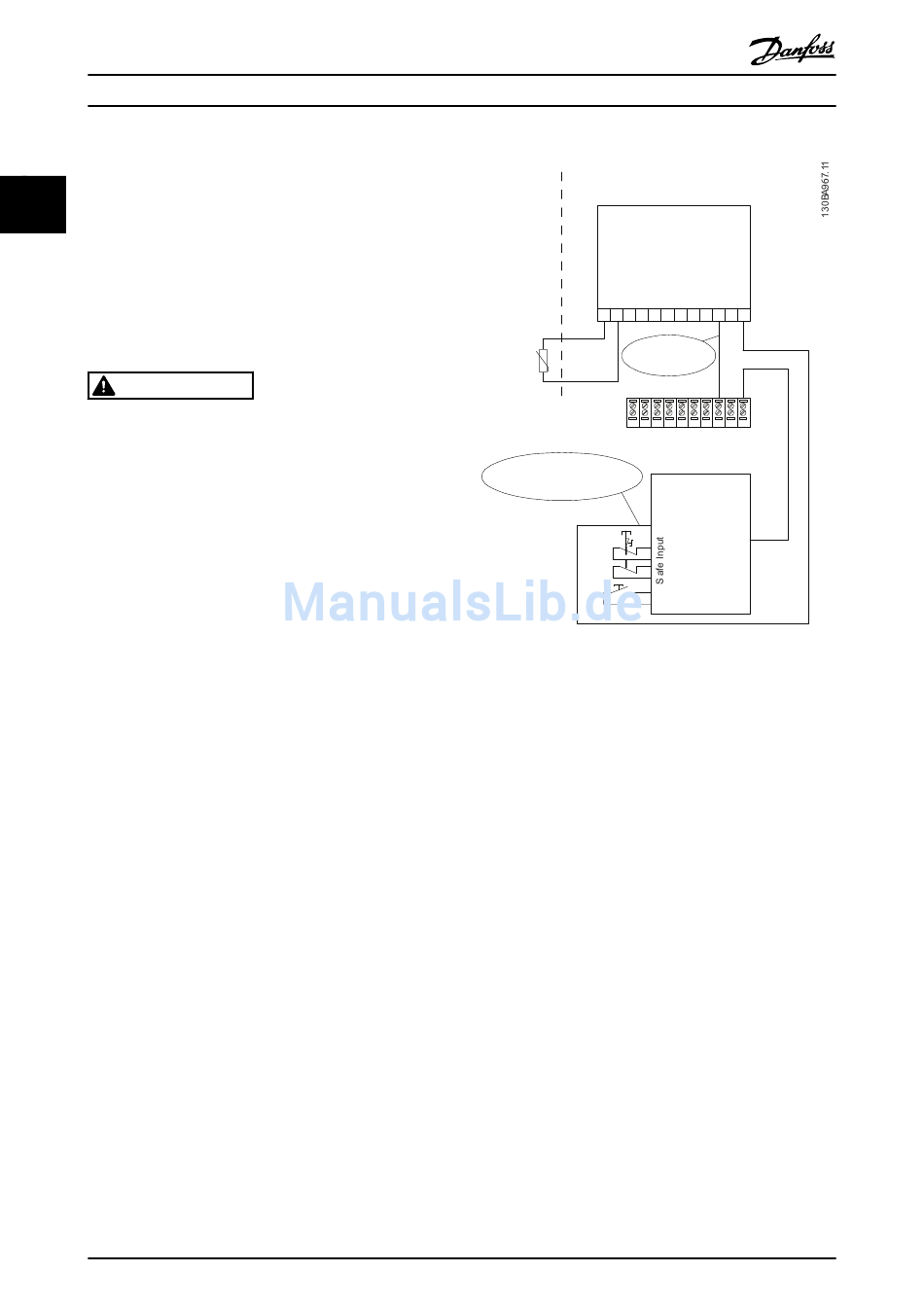

Abbildung 2.7 Abbildung der wesentlichen Aspekte zur Instal-
lation einer Kombination einer Anwendung mit „sicher
abgeschaltetes Moment" und einer MCB 112-Anwendung. Das
Diagramm zeigt einen Neustarteingang für die externe Sicher-
heitsvorrichtung. Dies bedeutet, dass in dieser Installation
5-19 Klemme 37 Sicherer Stopp auf den Wert [7] PTC 1 & Relais
W oder [8] [8] PTC 1 & Relais A/W eingestellt sein könnte.
Weitere Informationen finden Sie im MCB 112 Produk-
thandbuch.
6 7 8 9 10 11 12
19 27 29 32 33 20 37
DI DI
Safe Stop
Safety Device
SIL 2
Safe AND Input
Safe Output
