2.8 Regelungsstrukturen

2.8.1 Steuerverfahren

2 2

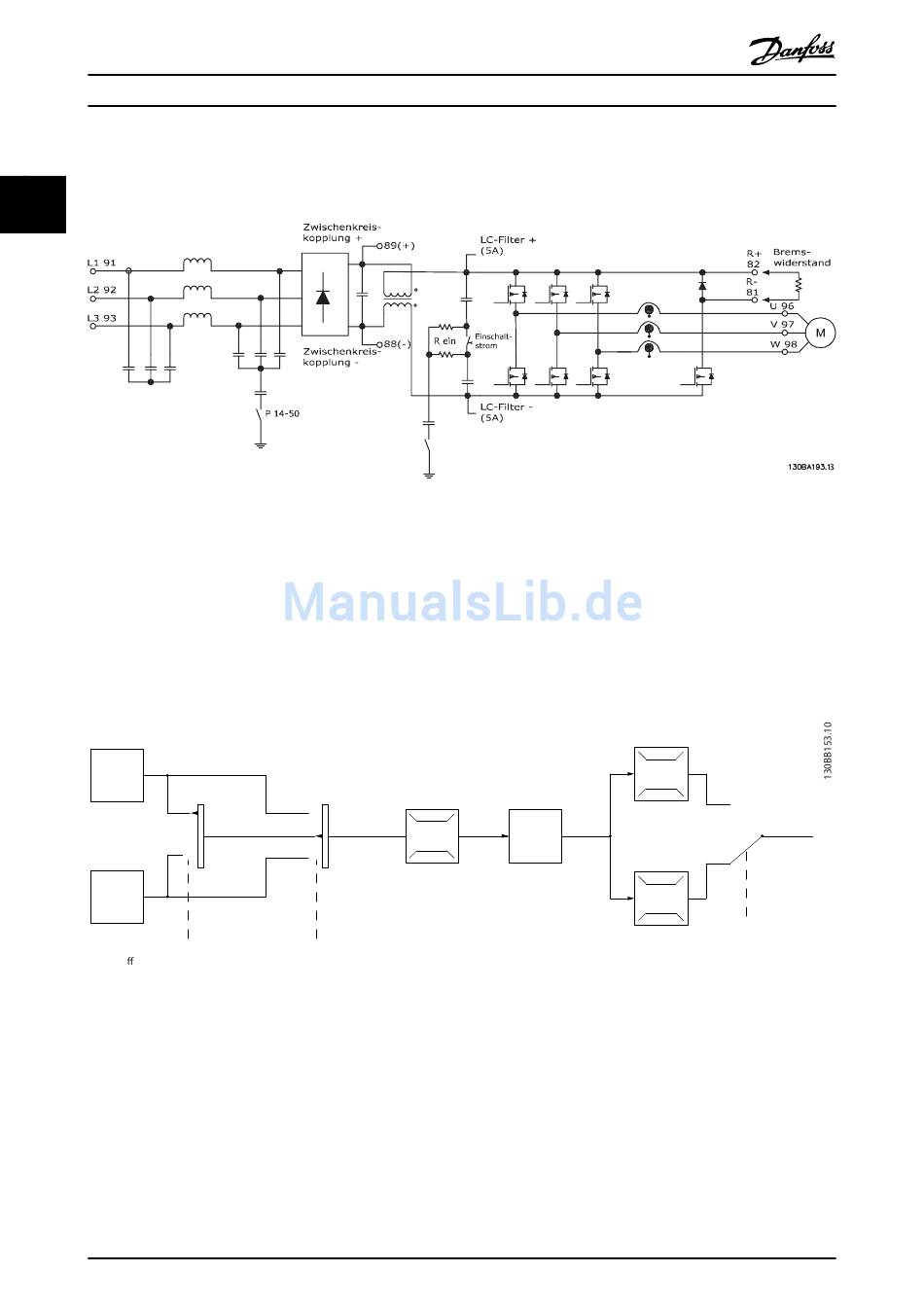

Abbildung 2.23 Regelungsstrukturen
Der Frequenzumrichter ist ein Hochleistungsgerät für anspruchsvolle Anwendungen. Er kann mit verschiedenen Arten von
Motorsteuerprinzipien arbeiten, wie U/f-Sondermotor-Modus und VVC
steuern.
Das Kurzschlussverhalten bei diesem Frequenzumrichter hängt von den 3 Stromwandlern in den Motorphasen ab.
Sie wählen zwischen Regelung ohne Rückführung und mit Rückführung in 1-00 Regelverfahren.
2.8.2 Regelungsstruktur ohne Rückführung
Reference
handling
Remote
reference
Auto mode
Hand mode
Local
reference
scaled to
RPM or Hz
LCP Hand on,
o and auto
on keys
Abbildung 2.24 Struktur ohne Rückführung
In der in Abbildung 2.24 dargestellten Konfiguration ist 1-00 Regelverfahren auf [0] Regelung ohne Rückführung eingestellt. Der
Frequenzumrichter empfängt aus dem Sollwertsystem den resultierende Sollwert oder den Ortsollwert. Er verarbeitet sie in
der Rampen- und Drehzahlbegrenzung, bevor er sie an die Motorsteuerung sendet.
Der Ausgang der Motorsteuerung wird dann durch die maximale Frequenzgrenze beschränkt.
36
Projektierungshandbuch
Remote
Reference
Linked to hand/auto
Local
P 3-13
Reference
site
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
plus
und kann normale Käfigläufer-Asynchronmotoren
P 4-13
Motor speed
high limit [RPM]
P 4-14
Motor speed
P 3-4* Ramp 1
high limit [Hz]
P 3-5* Ramp 2
Ramp
P 4-11
Motor speed
low limit [RPM]
P 4-12
Motor speed
low limit [Hz]
100%
0%
To motor
control
100%
-100%
P 4-10
Motor speed
direction
