Anwendungsbeispiele
Jede Pumpe muss an zwei Schütze (K1/K2 und K3/K4) mit einer mechanischen Verriegelung angeschlossen sein. Thermische
Relais oder andere Motor-Überlastschutzeinrichtungen müssen je nach örtlichen Vorschriften und/oder individuellen
Anforderungen vorgesehen werden.
•
RELAIS 1 (R1) und RELAIS 2 (R2) sind die integrierten Relais des Frequenzumrichters.
•
Wenn alle Relais stromlos sind, schaltet das erste integrierte Relais, das erregt werden soll, das Schütz ein, das der
vom Relais gesteuerten Pumpe entspricht. RELAIS 1 schaltet z. B. Schütz K1 ein, das zur Führungspumpe wird.
•
K1 sperrt K2 über die mechanische Verriegelung und verhindert die Anschaltung der Netzversorgung an den
Ausgang des Frequenzumrichters (über K1).
•
Ein Hilfsschaltglied an K1 verhindert Einschalten von K3.
•
RELAIS 2 steuert Schütz K4 zur Ein-/Ausschaltung der Pumpe mit konstanter Drehzahl.
•
Beim Wechsel werden beide Relais stromlos und jetzt wird RELAIS 2 als erstes Relais erregt.

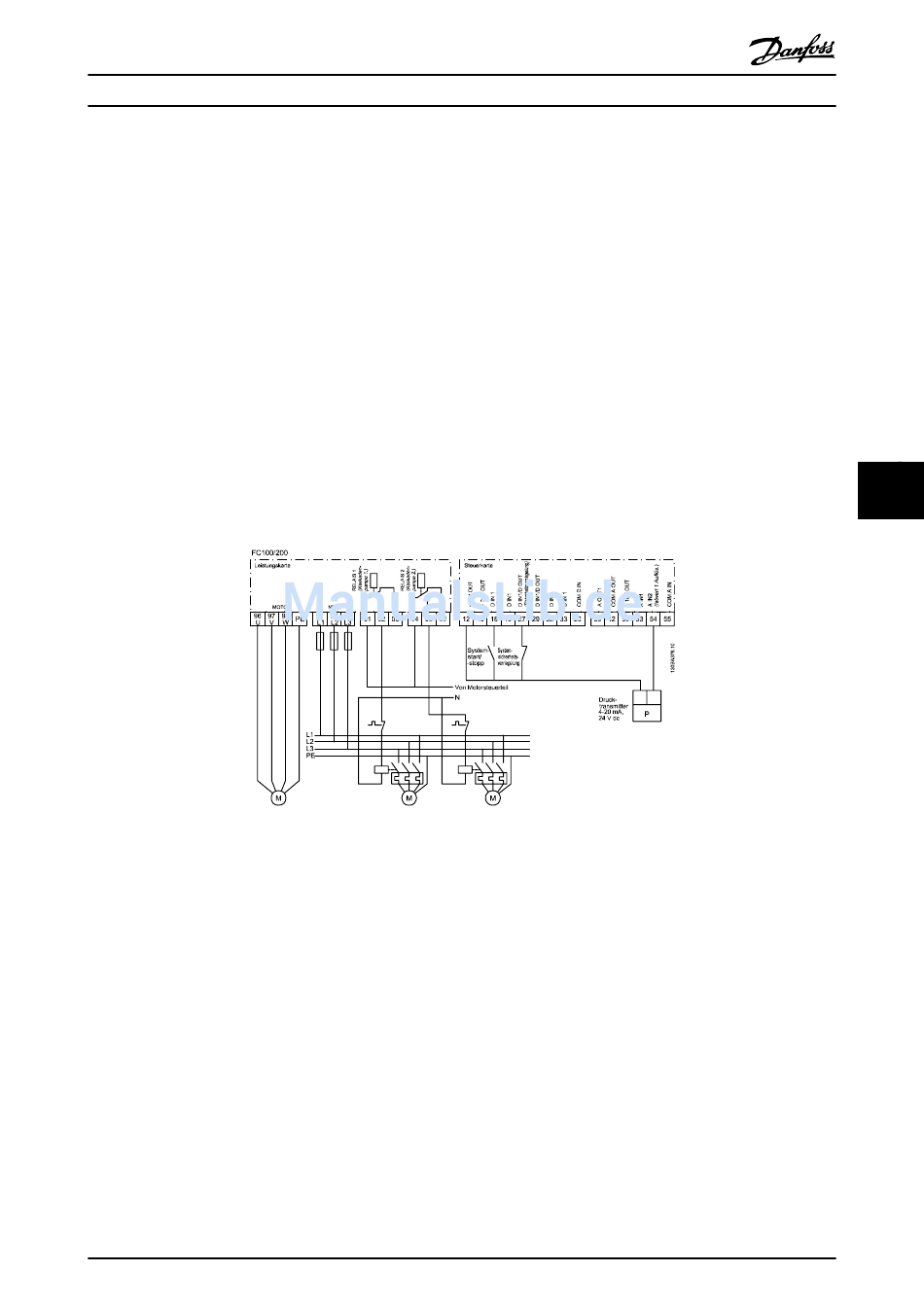

7.1.13 Schaltbild für Kaskadenregler
Das Schaltbild zeigt ein Beispiel für einen einfachen Kaskadenregler mit einer Pumpe mit variabler Drehzahl
(Führungspumpe) und zwei Pumpen mit konstanter Drehzahl, einem 4-20-mA-Messumformer sowie Sicherheitsverriegelung
des Systems.
Abbildung 7.11 Schaltbild für Kaskadenregler
