VACON · 96
6.2.3
ETHERNET-INBETRIEBNAHME UND -VERDRAHTUNG
6.2.3.1
Erdung des Kabelschirms
Potenzialausgleich bezieht sich auf die Verwendung von Metallteilen, um das
Erdungspotenzial überall in der Anlage gleich zu halten, die Systemerde. Wenn das
Erdungspotenzial aller Geräte gleich ist, können Sie verhindern, dass Strom über Pfade
fließt, die nicht für Strom ausgelegt sind. Sie können Kabel auch effektiv abschirmen.
Ein Fehler im Potenzialausgleich kann zu schlechter Qualität oder Fehlfunktion der
Feldbuskommunikation führen. Es ist nicht einfach, einen Fehler im Potenzialausgleich zu
finden. Auch bei großen Anlagen ist es nicht einfach, Fehler nach der Inbetriebnahme zu
beheben. Daher ist es in der Planungsphase wichtig, die Anlage so zu planen, dass ein guter
Potenzialausgleich erreicht wird. Während der Inbetriebnahme sind die
Potenzialausgleichanschlüsse sorgfältig herzustellen.
Führen Sie die Erdung mit niedriger HF-Impedanz durch, z. B. über die Rückwandmontage.
Wenn Erdungsleitungen erforderlich sind, verwenden Sie möglichst kurze Leitungen.
Beachten Sie, dass die Lackschicht als Isolator auf Metall wirkt und eine Erdung verhindert.
Entfernen Sie die Lackschicht, bevor Sie die Erdung herstellen.
Wenn der Potenzialausgleich einwandfrei ist, müssen die RJ45-Stecker im Kabel (oder die
montierten) den Kabelschirm mit der Erdung der Ethernet-Klemme im Frequenzumrichter
verbinden. Der Kabelschirm kann an beiden Enden über die integrierte RC-Schaltung mit der
Erdungsebene verbunden werden (Abb. 51). Dies erdet die Störungen und verhindert bis zu
einem gewissen Grad, dass Strom im Kabelschirm fließt. Verwenden Sie dazu ein
abgeschirmtes Ethernetkabel (S/FTP oder STP), das Geräte über einen RJ45-Stecker erdet
und somit eine integrierte Treiber-RC-Schaltung verwendet.
A

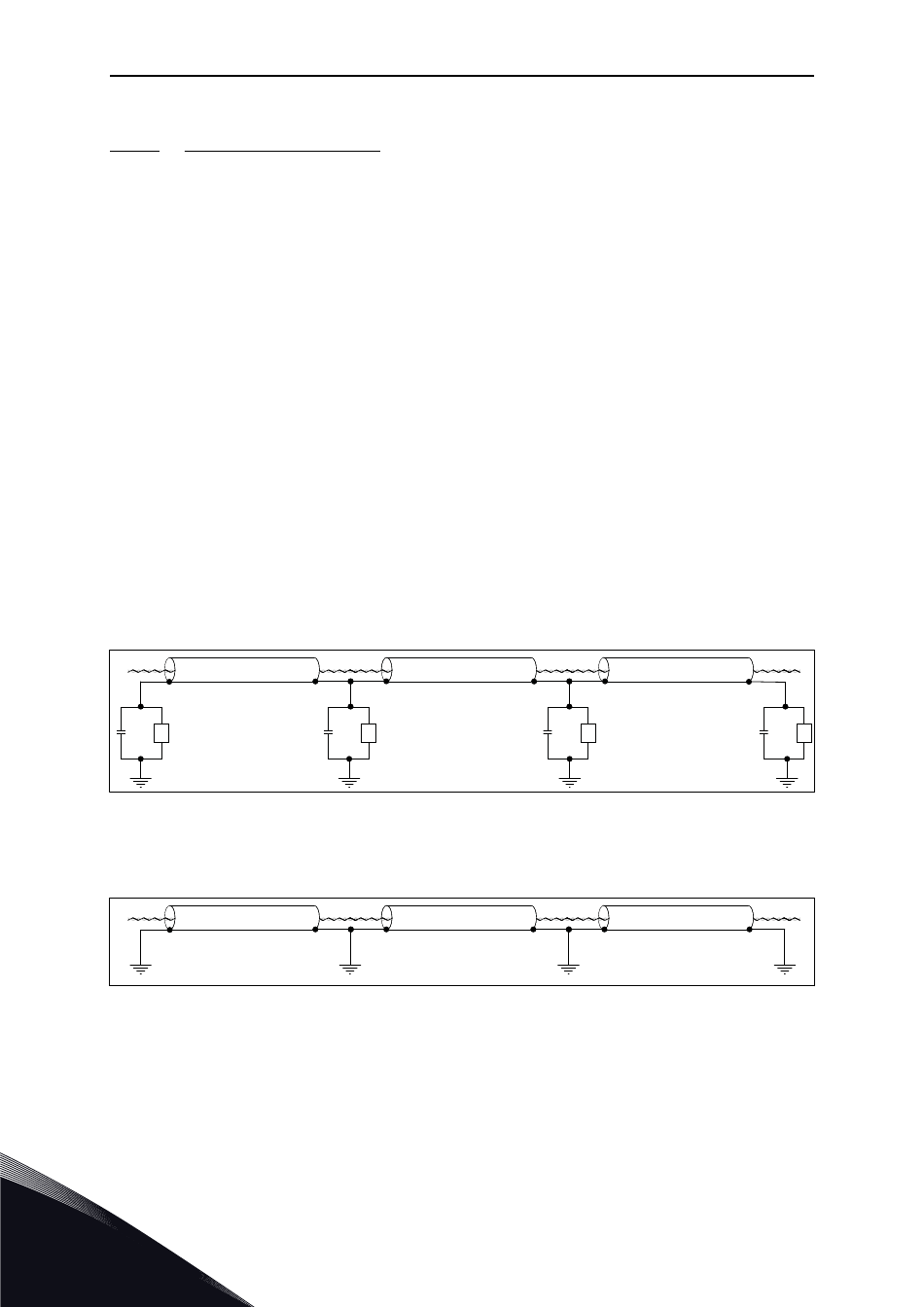

Abb. 51: Erdung über die integrierte RC-Schaltung
Bei starken Störungen kann der Kabelschirm freigelegt und dann um 360 Grad (Abb. 54)
direkt über die Erdung des Frequenzumrichters (Abb. 52) geerdet werden.
A
Abb. 52: Erdung in störungsintensiver Umgebung mit gutem Potenzialausgleich. Wenn die
Potenziale an den Punkten A, B, C und D sehr unterschiedlich sind und nicht gleichgesetzt werden
können, schneiden Sie die Abschirmungen wie in Abb. 53.
Wenn die Erdungspotenziale der angeschlossenen Geräte unterschiedlich sind, bewirkt der
beidseitig angeschlossene Kabelschirm, dass Strom in der Abschirmung fließt. Um dies zu
verhindern, muss der Kabelschirm an einer Stelle zwischen den Geräten getrennt oder
6
B
B
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
C
C
STEUERFACH
D
D
