Elektrische Installation
6.5.2 Steuerkabelführung
Alle Steuerleitungen entsprechend der vorgesehenen
Steuerkabelführung wie in der Abbildung befestigen.
Achten Sie auf den ordnungsgemäßen Anschluss der
Abschirmungen, um optimale Störsicherheit zu gewähr-
leisten.
Feldbus-Verbindung
Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Genauere Informationen finden
Sie in der entsprechenden Feldbus-Anleitung. Das Kabel
muss in den vorgesehenen Pfad im Frequenzumrichter
gesetzt und zusammen mit anderen Steuerleitungen
befestigt werden (siehe Abbildung 6.45).
6
6
In den IP00-Einheiten können Sie den Feldbus ebenfalls
von der Oberseite des Geräts anschließen, wie in
Abbildung 6.46 und Abbildung 6.47 abgebildet. Entfernen
Sie bei der NEMA-1-Einheit (US-Version) eine Abdeckplatte.
Bausatznummer für Feldbus-Verbindung von oben:
176F1742

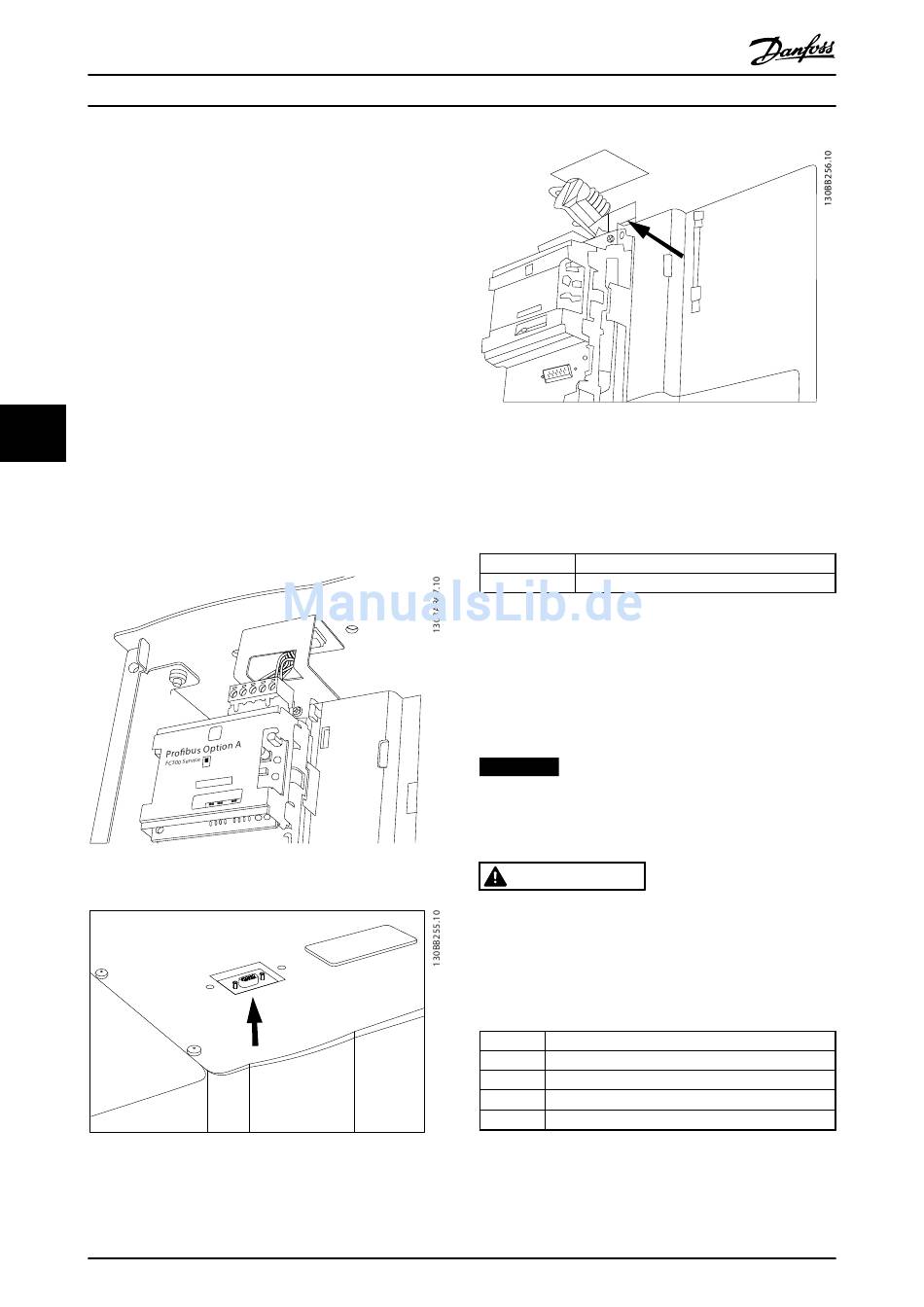

Abbildung 6.45 Inneneinbauposition des Feldbus
Abbildung 6.46 Anschluss von oben für Feldbus bei IP00
118
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Abbildung 6.47 Anschluss von oben für Feldbus bei NEMA-1-
Einheiten (USA-Schutzart)
Installation der externen 24 V DC-Versorgung
Anzugsdrehmoment: 0,5-0,6 Nm
Schraubengröße: M3
Nr.
Funktion
35 (-), 36 (+)
Externe 24 V DC-Versorgung
Tabelle 6.37 Externe 24 V DC-Versorgung
Die externe 24 V DC-Versorgung dient als Niederspan-
nungsversorgung der Steuerkarte sowie etwaiger
eingebauter Optionskarten. Dies ermöglicht den vollen
Betrieb des LCP (einschl. Parametereinstellung) ohne
Anschluss der Netzstromversorgung.
HINWEIS
Beachten Sie, dass eine Spannungswarnung erfolgt,
wenn die 24 V DC angeschlossen wurden; es erfolgt
jedoch keine Abschaltung.
WARNUNG
Setzen Sie zur Gewährleistung ordnungsgemäßer
galvanischer Trennung (gemäß PELV) an den Steuer-
klemmen des Frequenzumrichters eine 24 V DC-
Versorgung vom Typ PELV ein.
6.5.3 Steuerklemmen
Pos.
Beschreibung
1
8-poliger Stecker, Digital-I/O
2
3-poliger Stecker, RS-485 Bus
3
6-poliger Stecker, Analog-I/O
4
USB-Anschluss
Tabelle 6.38 Legendentabelle zu Abbildung 6.48, für FC 102
