9.6.5.3 Gehäusetyp C, T7
60° AVM – Pulsbreitenmodulation
I out (A)
34
28.9
27.2
20.4
13.6
1 2
Abbildung 9.22 Ausgangsstromreduzierung mit Taktfrequenz
und Umgebungstemperatur bei Gehäusetyp C2, 60° AVM.
Achtung: Das Diagramm wird mit dem Strom als Absolutwert
gezeichnet und gilt sowohl für hohe als auch normale
Überlast.
SFAVM – Stator Frequency Asyncron Vector Modulation
I (A)
out
9 9
100
86.6
80
66.6
60
40
20
1 2
Abbildung 9.23 Ausgangsstromreduzierung mit Taktfrequenz
und Umgebungstemperatur bei Gehäusetyp C2, SFAVM.
Achtung: Das Diagramm wird mit dem Strom als Absolutwert
gezeichnet und gilt sowohl für hohe als auch normale
Überlast.
184
Projektierungshandbuch
C2 all options
45°C
50°C
55°C
f sw (kHz)
4 6 8 10
C2 all options
45°C
50°C
55°C
f (kHz)
sw
4 6 8 10
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
9.6.6 Automatische Anpassungen zur
Sicherstellung der Leistung
Der Frequenzumrichter überprüft ständig, ob kritische
Werte bei Innentemperatur, Laststrom, Hochspannung im
Zwischenkreis und niedrige Motordrehzahlen vorliegen. Als
Reaktion auf einen kritischen Wert kann der Frequenzum-
richter die Taktfrequenz anpassen und/oder den
Schaltmodus ändern, um die Leistung des Frequenzum-
richters zu sichern. Die Fähigkeit zur automatischen
Reduzierung des Ausgangsstroms erweitert die
akzeptablen Betriebsbedingungen noch weiter.
9.6.7 Leistungsreduzierung wegen
niedrigem Luftdruck
Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft
ab.
Unterhalb einer Höhe von 1000 m über NN ist keine
Leistungsreduzierung erforderlich. Oberhalb einer Höhe
von 1000 m muss die Umgebungstemperatur (T
der max. Ausgangsstrom (I ) entsprechend dem
out
folgenden Diagramm reduziert werden.

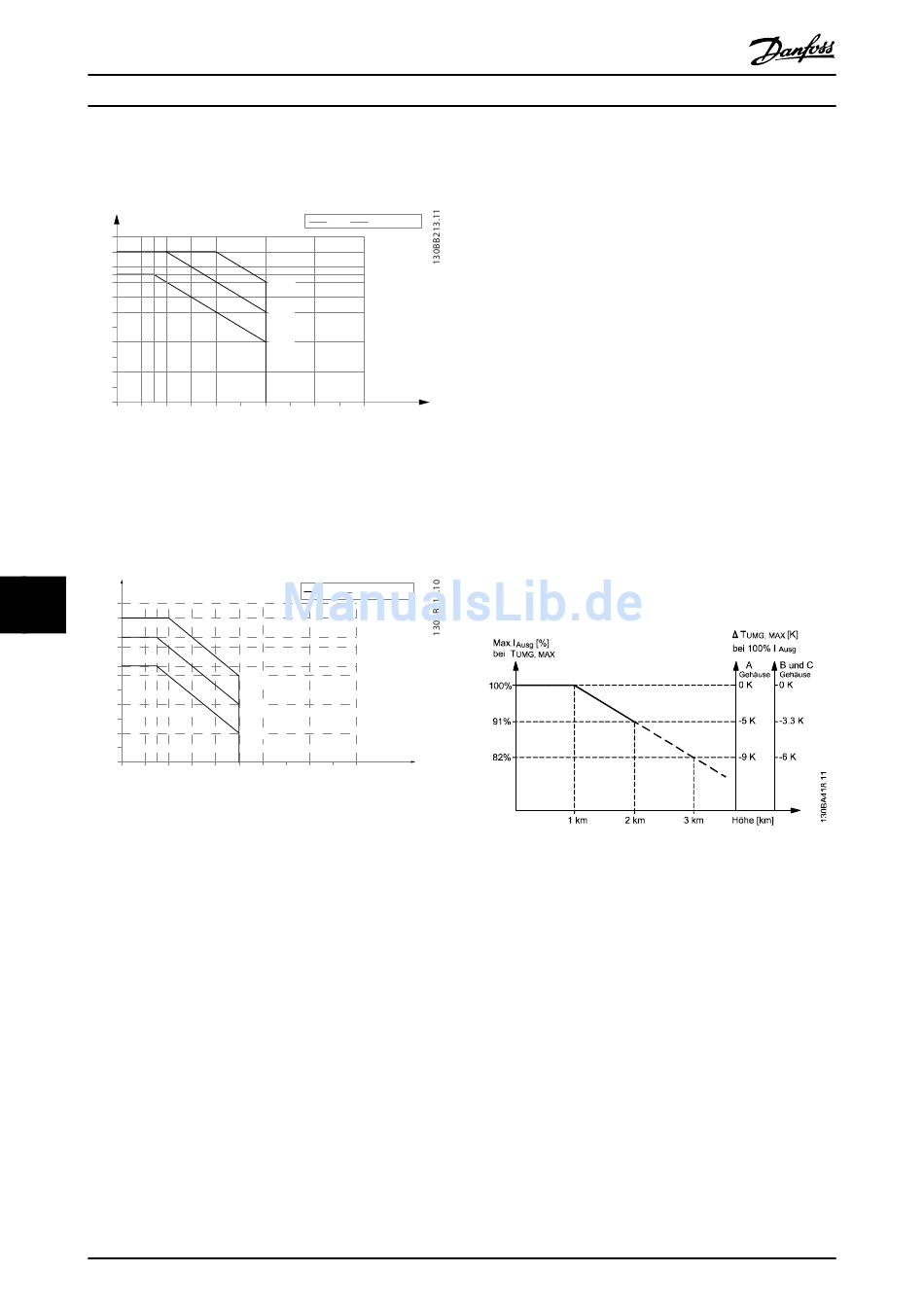

Abbildung 9.24 Höhenabhängige Ausgangsstromreduzierung
bei T bei Gehäusetypen A, B und C. Bei Höhen über
AMB, MAX
2000 m über NN ziehen Sie Danfoss zu PELV (Schutzklein-
spannung) zurate.
) oder
AMB
