Auswahl
X44/1 und X44/2 sind die Thermistoreingänge. X44/12
ermöglicht die Funktion „Sicher abgeschaltetes Moment"
des Frequenzumrichters (T-37), wenn dies die Thermis-
torwerte erfordern, und X44/10 informiert den
Frequenzumrichter, dass eine Anforderung für sicher
abgeschaltetes Moment von MCB 112 gesendet wurde, um
3 3
eine geeignete Alarmhandhabung sicherzustellen. Einer der
Digitaleingangsparameter (oder ein Digitaleingang einer
montierten Option) muss auf [80] PTC-Karte 1 eingestellt
werden, um Informationen von X44/10 zu nutzen. Konfigu-
rieren Sie 5-19 Klemme 37 Sicherer Stopp auf die
gewünschte Funktionalität für „sicher abgeschaltetes
Moment" (Werkseinstellung ist „Sicherer Stopp Alarm").
MS 220 DA
Motor protection
MCB 112 PTC Thermistor Card
X44 1
2
T T
P
PTC
M3~

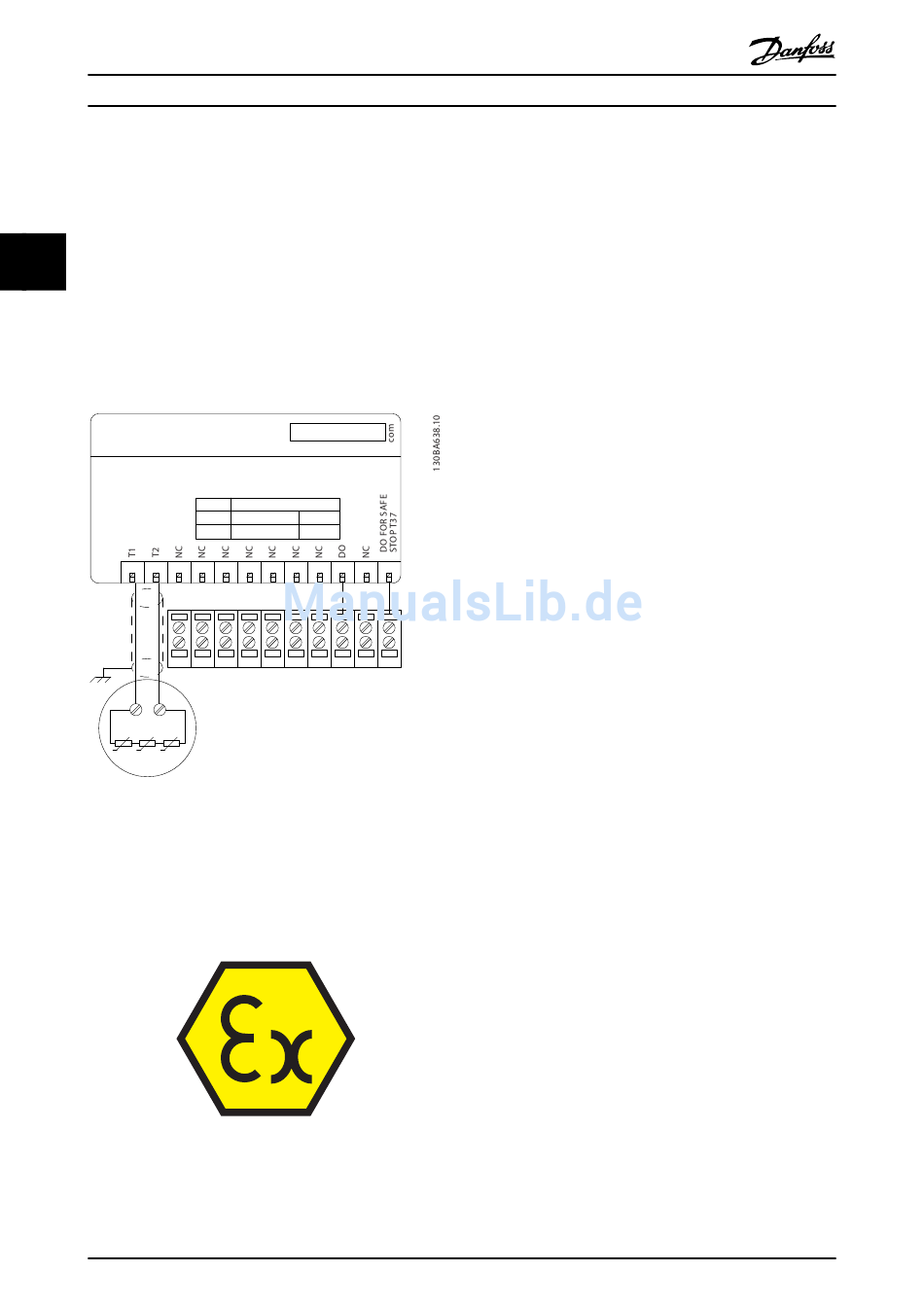

Abbildung 3.13 Installation von MCB 112
ATEX-Zertifizierung mit FC 102
Die MCB 112 wurde nach ATEX zertifiziert. Dies bedeutet,
dass der Frequenzumrichter mit der MCB 112 jetzt mit
Motoren in explosionsgefährdeten Atmosphären eingesetzt
werden kann. Weitere Informationen finden Sie im Produk-
thandbuch für die MCB 112.
Abbildung 3.14 ATmosphère EXplosive (ATEX)
66
ZIEHL
Option B
Code No.130B1137
Reference for 10, 12
11
10 20-28 VDC 10 mA
20-28 VDC
12 60 mA
3 4 5 6 7 8 9 10
12 13 18 19 27 29 32 33
Control Terminals of FC302
P
