9.6 Besondere Betriebsbedingungen

9.6.1 Zweck der Leistungsreduzierung

Berücksichtigen Sie Leistungsreduzierung, wenn der
Frequenzumrichter bei niedrigem Luftdruck (Höhenlage),
niedrigen Drehzahlen, mit langen Motorleitungen, Kabeln
mit großem Querschnitt oder bei hoher Umgebungstem-
peratur betrieben wird. Dieser Abschnitt beschreibt die
erforderlichen Maßnahmen.
9.6.2 Leistungsreduzierung wegen erhöhter
Umgebungstemperatur
Der Frequenzumrichters kann bei Umgebungstempe-
raturen von bis zu 50 °C 90 % des Ausgangsstroms liefern.
Bei IE2-Motoren mit Volllaststrom kann die volle Wellen-
ausgangsleistung bis 50 °C aufrechterhalten werden.
Für genauere Daten und/oder Informationen zur Leistungs-
reduzierung bei anderen Motoren und Bedingungen
wenden Sie sich an Danfoss.
9 9
9.6.3 Leistungsreduzierung wegen erhöhter
Umgebungstemperatur, Gehäusetyp
A
60° AVM – Pulsbreitenmodulation
I out (%)
110%
100%
80%
60%
40%
20%
0
0 2

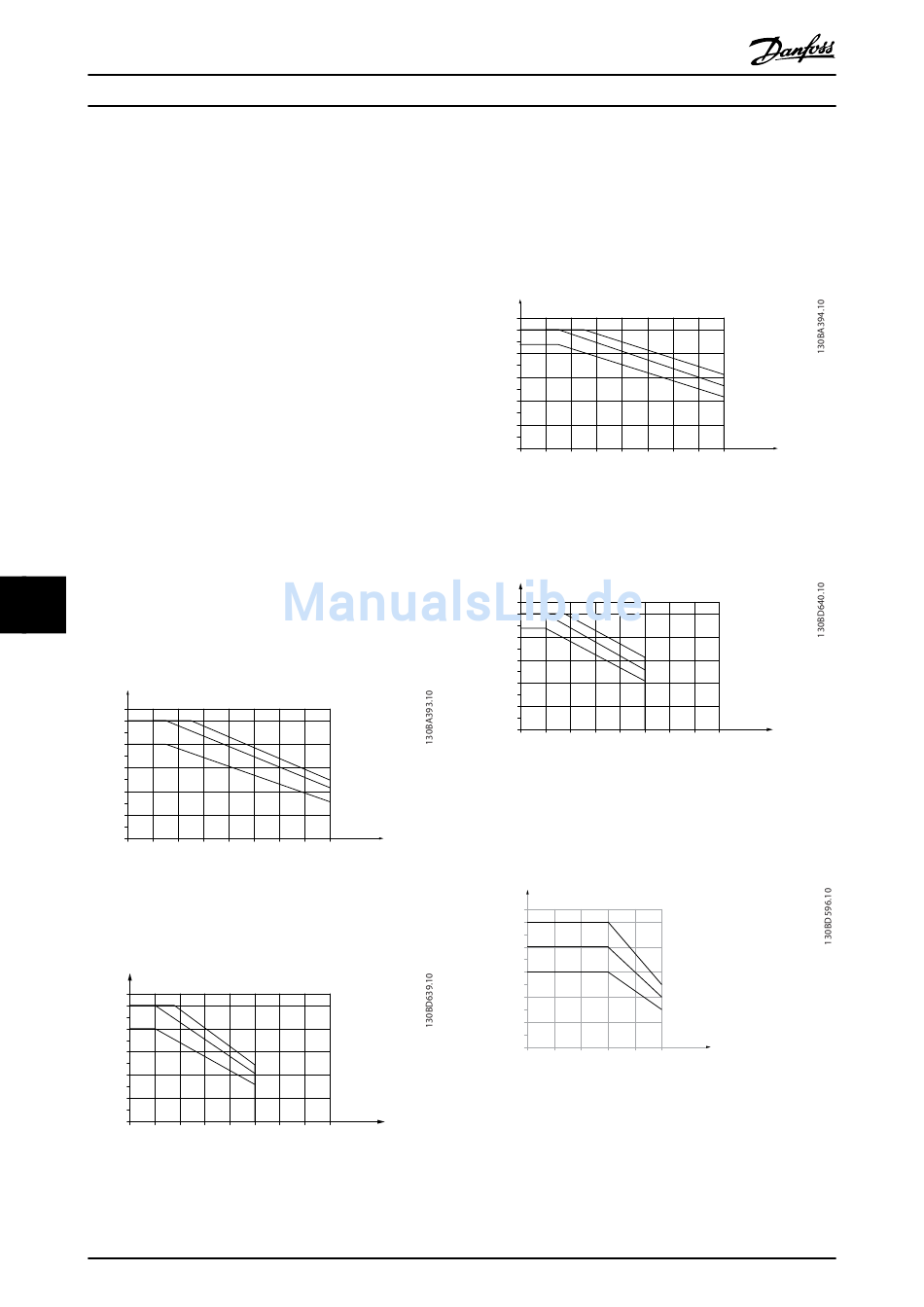

Abbildung 9.3 Leistungsreduzierung von I
verschiedenen T
von 60° AVM
SFAVM – Stator Frequency Asyncron Vector Modulation
I (%)
out
110%
100%
80%
60%
40%
20%
0
0 2
Abbildung 9.4 Leistungsreduzierung von I
verschiedenen T
von SFAVM
180
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
f sw (kHz)
4 6 8 10 12 14 16
bei
out
bei Gehäusetyp A und Verwendung
AMB, MAX
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
f sw (kHz)
4 6 8 10 12 14 16
bei
out
bei Gehäusetyp A und Verwendung
AMB, MAX
