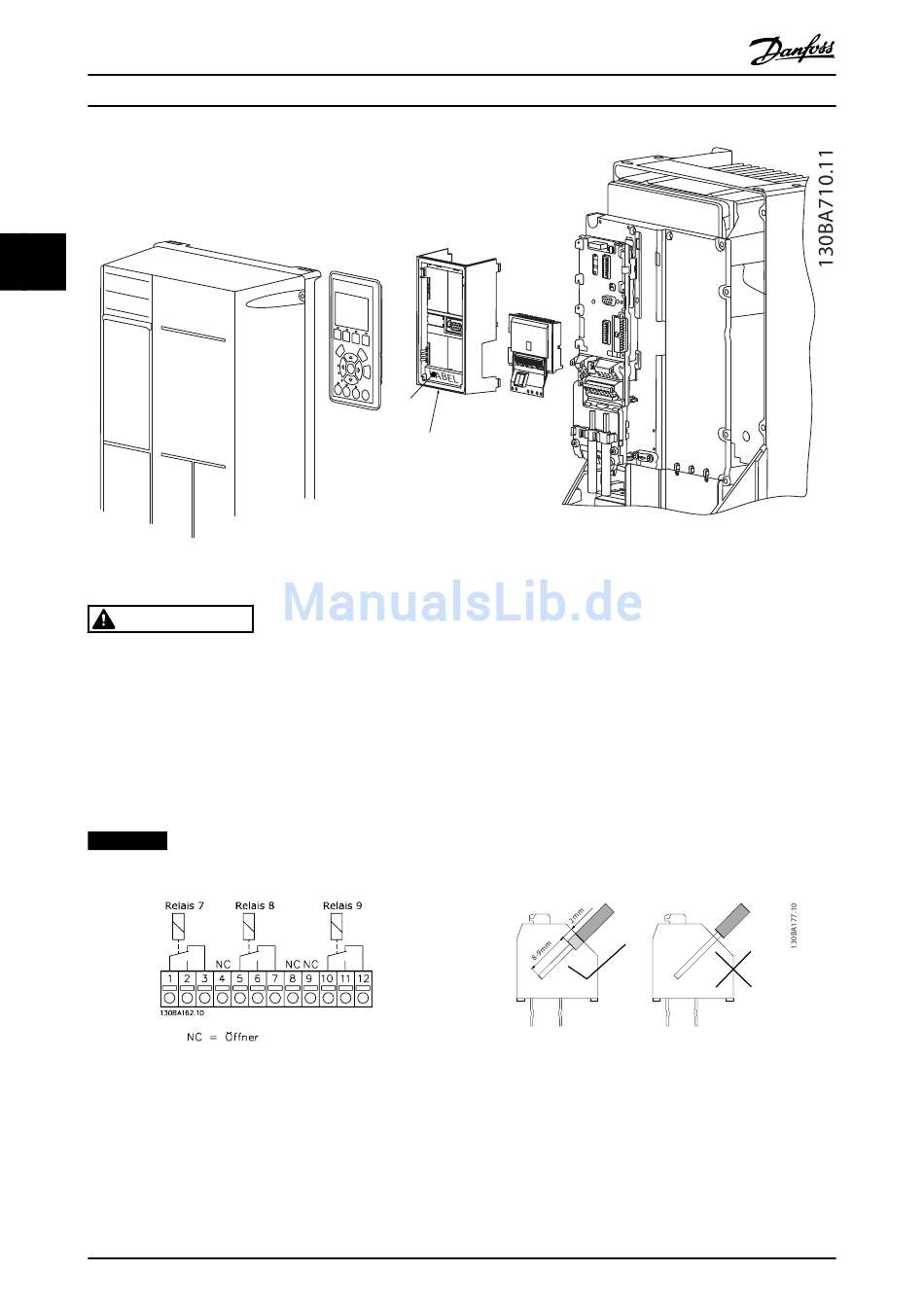

Abbildung 3.6 Relaisoptionssatz
WARNUNG
Vorsicht! Doppelte Stromversorgung.
Anschließen der MCB 105 Option:
•
Siehe Montageanleitung am Anfang von Abschnitt Optionen und Zubehör.
•
Trennen Sie die spannungsführenden Anschlüsse an den Relaisklemmen von der Stromversorgung.
•
Verbinden Sie nie spannungsführende Teile mit Steuersignalen (PELV).
•
Wählen Sie die Relaisfunktionen unter 5-40 Relaisfunktion [6-8], 5-41 Ein Verzög., Relais [6-8] und 5-42 Aus Verzög.,
Relais [6-8] aus.
HINWEIS
Index [6] ist Relais 7, Index [7] ist Relais 8 und Index [8] ist Relais 9
Abbildung 3.7 Relais 7, Relais 8 und Relais 9
62
Projektierungshandbuch
1
2
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
DC-
DC+
6
5
2
Abbildung 3.8 Montage
