8.4.7 Das PKE-Feld

Das PKE-Feld enthält zwei untergeordnete Felder: Parame-
terbefehle und Antworten (AK) sowie Parameternummer
(PNU):
8 8

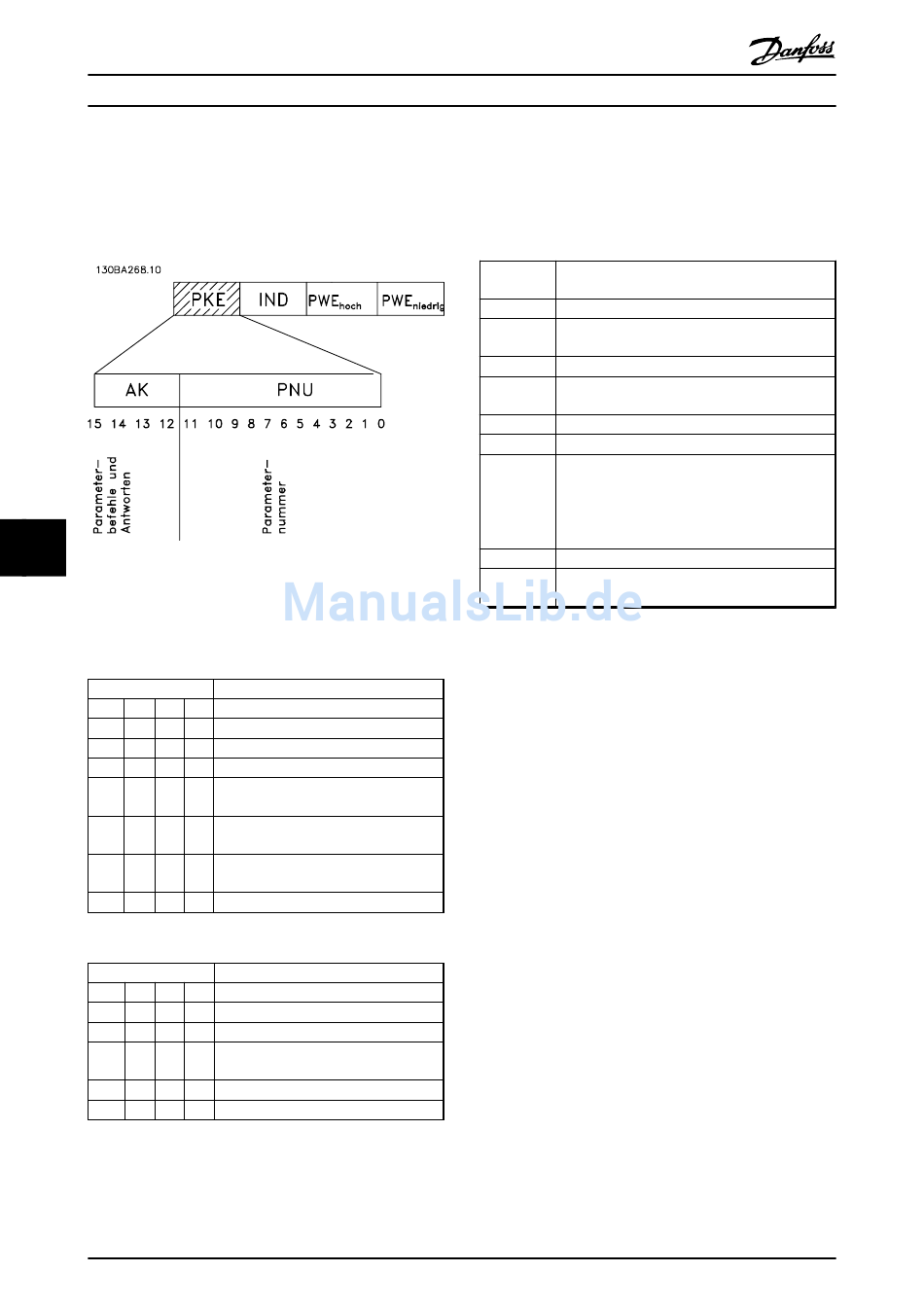

Abbildung 8.10 PKE-Feld
Die Bits Nr. 12-15 übertragen Parameterbefehle vom
Master zum Folgeantrieb und senden bearbeitete
Folgeantrieb-Antworten an den Master zurück.
Bit-Nr.
15 14 13
0 0 0
0 0 0
0 0 1
0 0 1
1 1 0
1 1 1
1 1 1
Tabelle 8.5 Parameterbefehle Master ⇒ Folgeantrieb
Bit-Nr.
15 14 13
0 0 0
0 0 0
0 0 1
0 1 1
1 1 1
Tabelle 8.6 Antwort Folgeantrieb ⇒ Master
146
Projektierungshandbuch
Parameterbefehl
12
0 Kein Befehl
1 Parameterwert lesen
0 Parameterwert in RAM schreiben (Wort)
1 Parameterwert in RAM schreiben
(Doppelwort)
1 Parameterwert in RAM und EEprom
schreiben (Doppelwort)
0 Parameterwert in RAM und EEprom
schreiben (Wort)
1 Text lesen/schreiben
Antwort
12
0 Keine Antwort
1 Übertragener Parameterwert (Wort)
0 Übertragener Parameterwert
(Doppelwort)
1 Befehl kann nicht ausgeführt werden
1 Übertragener Text
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Kann der Befehl nicht ausgeführt werden, sendet der
Folgeantrieb diese Antwort:
0111 Befehl kann nicht ausgeführt werden
und gibt folgende Fehlermeldung im Parameterwert (PWE)
aus:
PWE niedrig Fehlermeldung
(Hex)
0 Verwendete Parameternummer nicht vorhanden
1 Auf den definierten Parameter besteht kein
Schreibzugriff
2 Datenwert überschreitet die Parametergrenzen
3 Verwendetes Unterverzeichnis (Subindex) nicht
vorhanden
4 Parameter nicht vom Typ Array
5 Datentyp passt nicht zum definierten Parameter
11 Der Datenaustausch im definierten Parameter ist
im aktuellen Modus des Frequenzumrichters nicht
möglich. Bestimmte Parameter können nur
geändert werden, wenn der Motor ausgeschaltet
ist.
82 Kein Buszugriff auf definierten Parameter
83 Datenänderungen sind nicht möglich, da die
Werkseinstellung gewählt ist
Tabelle 8.7 Parameterwert-Fehlerbericht

8.4.8 Parameternummer (PNU)

Die Bits Nr. 0-11 dienen zur Übertragung der Parame-
ternummer. Die Funktion des betreffenden Parameters
können Sie der Parameterbeschreibung in Kapitel 8.11.1
Steuerwort gemäß FC-Profil (8-10 Steuerprofil = FC-Profil)
entnehmen.

8.4.9 Index (IND)

Der Index wird zusammen mit der Parameternummer zum
Lesen/Schreiben von Zugriffsparametern mit einem Index
verwendet, z. B. 15-30 Fehlerspeicher: Fehlercode. Der Index
besteht aus 2 Bytes, einem Lowbyte und einem Highbyte.
Nur das Lowbyte wird als Index verwendet.
