1.3.8 Elektrische Installation – Übersicht

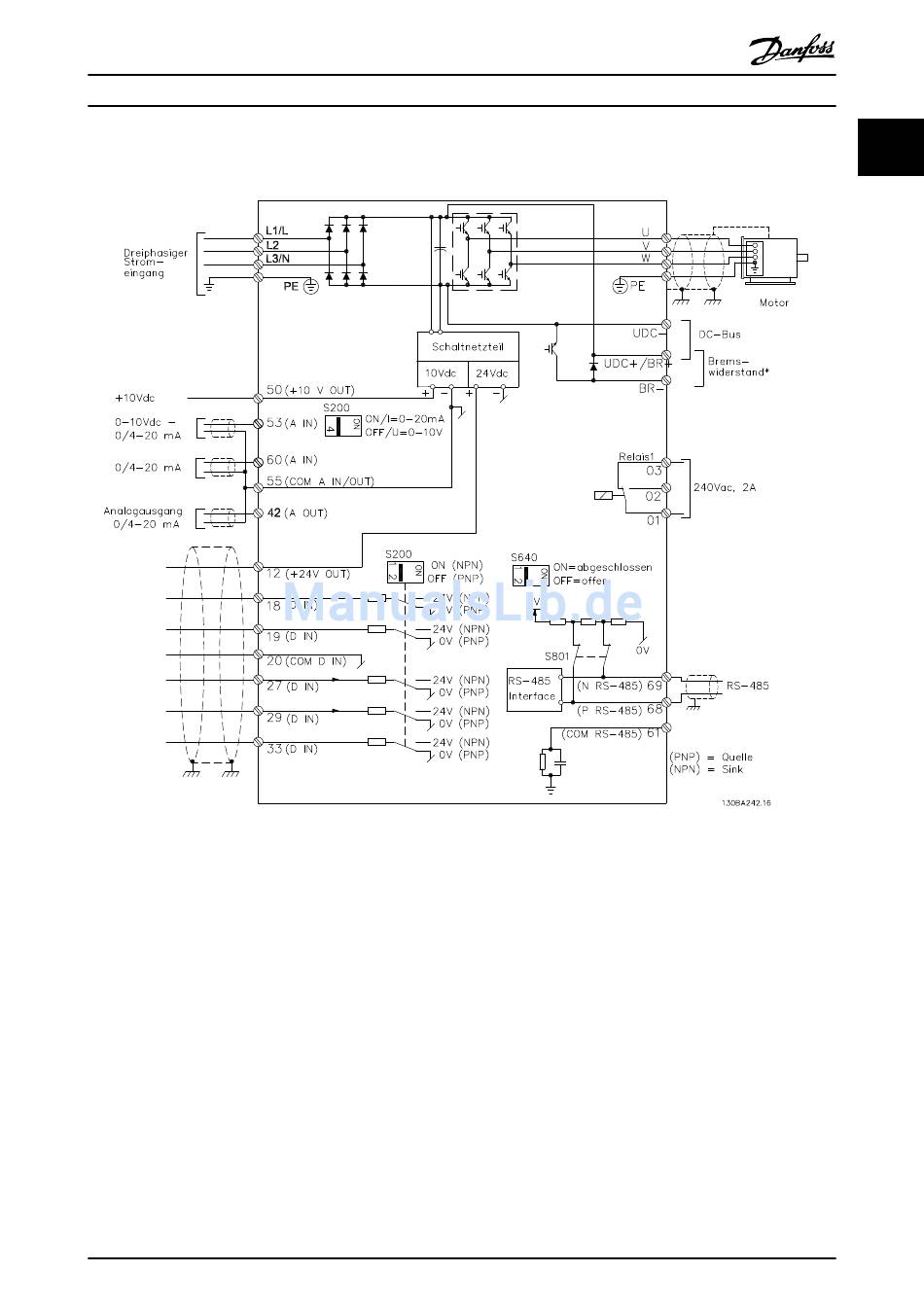

Abbildung 1.6 Schaltbild mit allen elektrischen Klemmen
* Bremse (BR+ und BR) bei Baugröße M1 nicht zutreffend.
Bremswiderstände sind bei Danfoss erhältlich.
Eine Verbesserung des Leistungsfaktors und der EMV-
Leistung ist durch Einbau optionaler Danfoss-Netzfilter
möglich.
Danfoss-Leistungsfilter können ebenfalls zur Zwischenkreis-
kopplung eingesetzt werden.
1.3.9 Zwischenkreiskopplung/Bremse
Für DC-Zwischenkreise (Zwischenkreiskopplung und
Bremse) isolierte, für Hochspannungsanwendungen
geeignete 6,3-mm-Faston-Stecker verwenden.
Weitere Informationen erhalten Sie bei Danfoss oder in
den Anleitungen Nr. MI.50.Nx.02 (Zwischenkreiskopplung)
und Nr. MI.90.Fx.02 (Bremse).
VLT Micro Drive Kurzanleitung
®
MG.02.B6.03 - VLT ist eine eingetragene Marke von Danfoss.
Zwischenkreiskopplung: Verbinden Sie die Klemmen -UDC-
und +UDC/+BR.
Bremse: Verbinden Sie die Klemmen -BR- und +UDC/+BR
(gilt nicht für Baugröße M1).
HINWEIS
Zwischen den Klemmen
+UDC/+BR und -UDC können Spannungen von bis zu
850 V DC auftreten. Nicht gegen Kurzschluss geschützt.
