Anwendungsbeispiele
Wenn die Drehzahl der Führungspumpe die Abschalt-
frequenz erreicht, schaltet die Pumpe mit konstanter
Drehzahl ab. Die Führungspumpe fährt weiter über Rampe
hoch und fährt anschließend über Rampe bis zum Stopp
hinunter, woraufhin die beiden Relais trennen.
Nach einer Zeitverzögerung schaltet sich das Relais für die
Pumpe mit konstanter Drehzahl ein und diese Pumpe wird
zur neuen Führungspumpe. Die neue Führungspumpe
fährt auf die maximale Drehzahl hoch und danach über
Rampe ab zur minimalen Drehzahl hinunter. Bei Erreichen
der Zuschaltfrequenz wird dann die alte Führungspumpe
am Netz als die neue Pumpe mit konstanter Drehzahl
zugeschaltet.
Ist die Führungspumpe über einen programmierten
Zeitraum mit minimaler Frequenz (f
Führungspumpe nur wenig zum System bei, wenn eine
7 7
Pumpe mit konstanter Drehzahl läuft. Bei Ablauf des
programmierten Zeitgeberwerts wird die Führungspumpe
abgeschaltet. Damit wird ein Heißwasserumlaufproblem
vermieden.

7.1.10 Systemstatus und Betrieb

Wenn die Führungspumpe in den Energiesparmodus
schaltet, zeigt das LCP die Funktion an. Sie können die
Führungspumpe bei Vorliegen einer Energiesparmodus-
Bedingung wechseln.
Bei aktiviertem Kaskadenregler zeigt das LCP den Betriebs-
zustand für jede Pumpe und den Kaskadenregler an.
Angezeigte Informationen sind:
•
Pumpenstatus, die Anzeige des Status für die
jeder Pumpe zugeordneten Relais. Das Display
zeigt Pumpen, die deaktiviert oder ausgeschaltet
sind, am Frequenzumrichter laufen oder am Netz/
Motorstarter laufen.
•
Kaskadenstatus, die Anzeige des Status für den
Kaskadenregler. Das Display zeigt, ob der
Kaskadenregler deaktiviert ist, alle Pumpen
ausgeschaltet sind und ein Notfall alle Pumpen
gestoppt hat, ob alle Pumpen laufen, Pumpen
mit konstanter Drehzahl zu-/abgeschaltet werden
und ob Führungspumpen-Wechsel stattfindet.
•
Abschaltung bei fehlendem Durchfluss stellt
sicher, dass alle Pumpen mit konstanter Drehzahl
einzeln gestoppt werden, bis der No-Flow-
Zustand nicht mehr zutrifft.
138
Projektierungshandbuch
) in Betrieb, trägt die
min
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
7.1.11 Schaltbild für Pumpe mit
konstanter/variabler Drehzahl

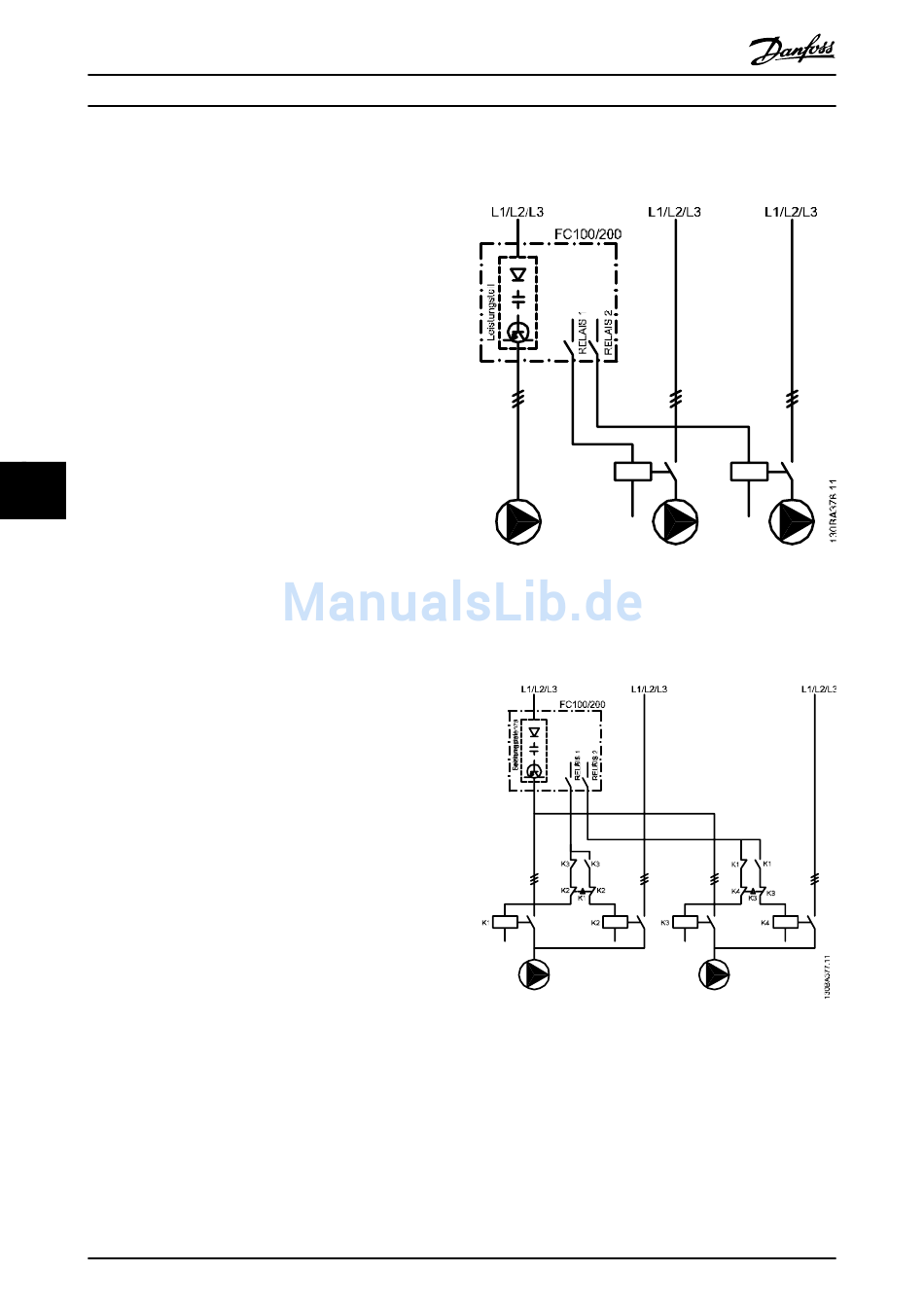

Abbildung 7.9 Schaltbild für Pumpe mit konstanter/variabler
Drehzahl
7.1.12 Schaltbild für den Führungspumpen-
Wechsel
Abbildung 7.10 Schaltbild für den Führungspumpen-Wechsel
