8.4.6 Das Datenfeld

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme
(Master⇒Folgeantrieb) als auch Antworttelegramme (Folgeantrieb⇒Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Folgeantrieb)
•
Zustandswort und aktuelle Ausgangsfrequenz (von Folgeantrieb zu Master)
STX LGE ADR

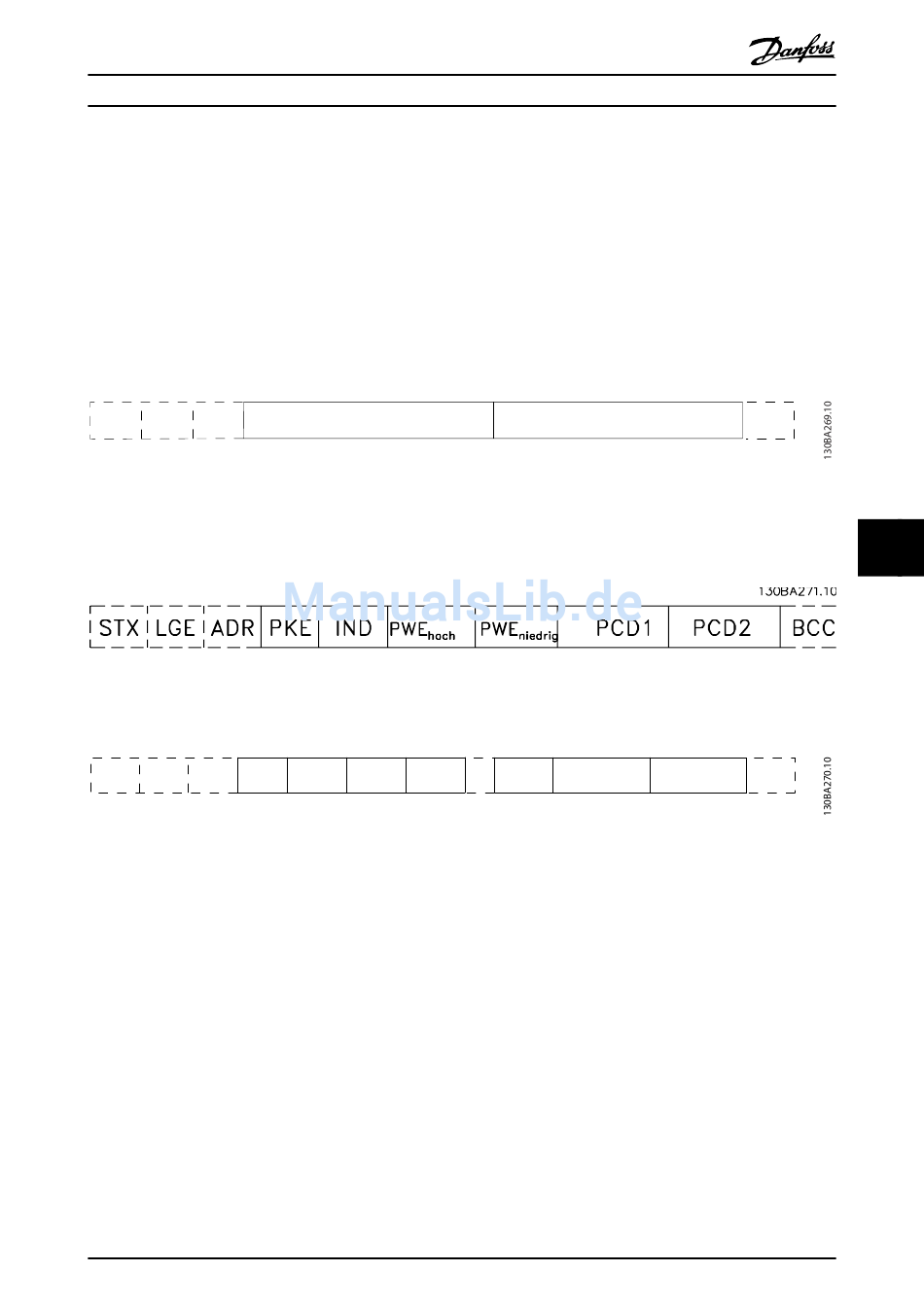

Abbildung 8.7 Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Folgeantrieb. Der Datenblock besteht aus
12 Byte (6 Wörtern) und enthält auch den Prozessblock.
Abbildung 8.8 Parameterblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE ADR PKE
Abbildung 8.9 Textblock
MG11BC03
Projektierungshandbuch
PCD1
IND Ch1 Ch2
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
PCD2
Chn PCD1 PCD2
BCC
8 8
BCC
