Es ist klar, dass ETR bei niedriger Drehzahl durch die
geringere Kühlung des Motors bei niedrigerer Wärmeent-
wicklung abschaltet. So wird der Motor auch in niedrigen
2 2
Drehzahlbereichen vor Überhitzung geschützt. Die
Funktion ETR berechnet die aktuelle Motortemperatur
laufend auf Basis des aktuellen Motorstroms und der
aktuellen Motordrehzahl. Die berechnete Motortemperatur
kann in 16-18 Therm. Motorschutz im Frequenzumrichter
abgelesen werden.
Der Thermistorabschaltwert liegt bei > 3 kΩ.
Integrieren Sie zum Wicklungsschutz einen Thermistor
(PTC-Sensor) im Motor.
Der Motorschutz kann über eine Reihe von Verfahren
realisiert werden: PTC-Sensor in Motorwicklungen,
mechanischer Thermoschalter (Klixon-Schalter) oder
elektronisches Thermorelais (ETR).

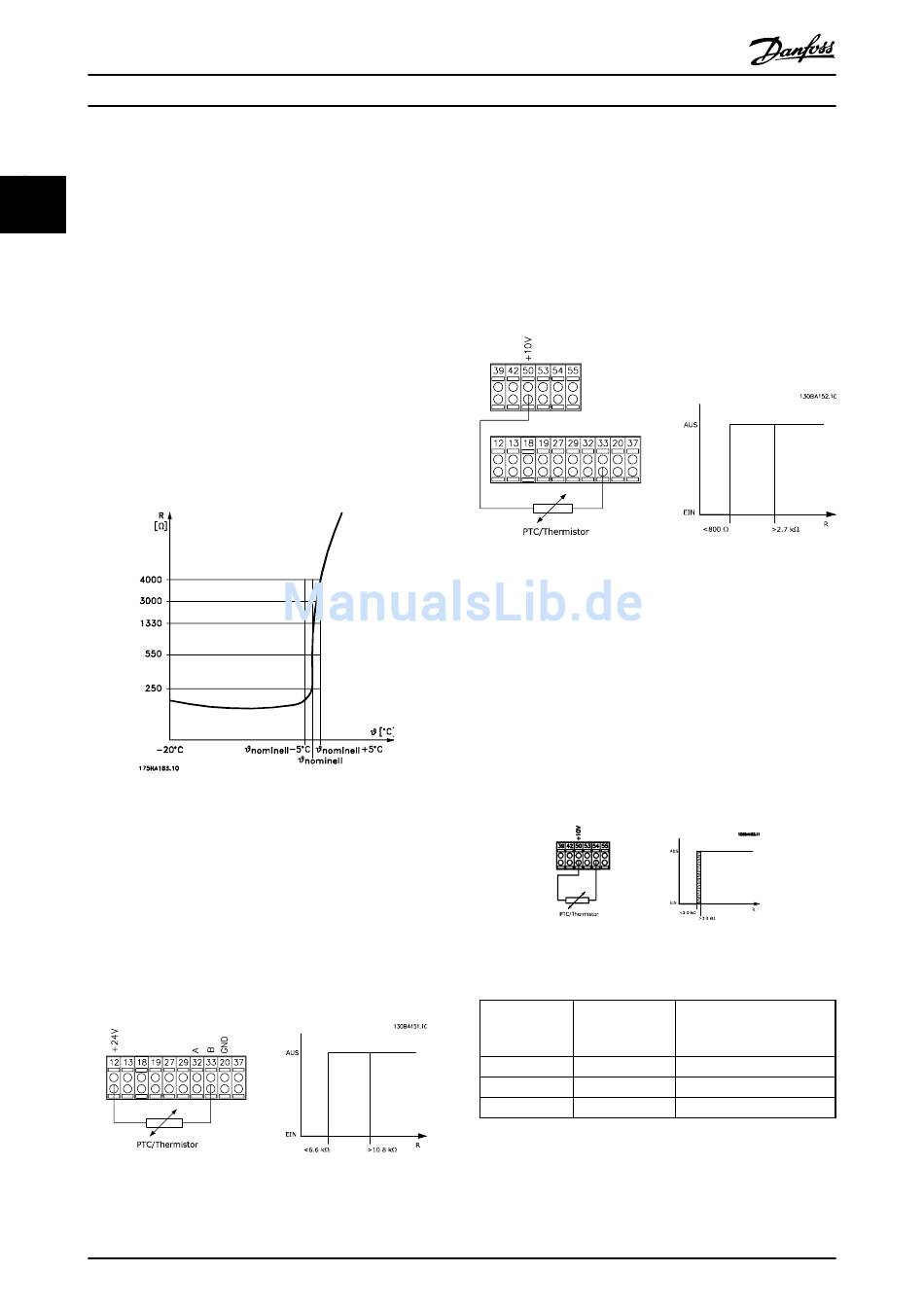

Abbildung 2.41 Die Thermistorabschaltung
Bei Verwendung eines Digitaleingangs und 24 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie 1-90 Thermischer Motorschutz auf [2] Thermistor
Abschalt. ein.
Stellen Sie 1-93 Thermistoranschluss auf [6] Digitaleingang
33 ein.
Abbildung 2.42 Bei Verwendung eines Digitaleingangs und 24
V als Stromversorgung
56
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Bei Verwendung eines Digitaleingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie 1-90 Thermischer Motorschutz auf [2] Thermistor
Abschalt. ein.
Stellen Sie 1-93 Thermistoranschluss auf [6] Digitaleingang
33 ein.
Abbildung 2.43 Bei Verwendung eines Digitaleingangs und
10 V als Stromversorgung
Bei Verwendung eines Analogeingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie 1-90 Thermischer Motorschutz auf [2] Thermistor
Abschalt. ein.
Stellen Sie 1-93 Thermistoranschluss auf [2] Analogeingang
54 ein.
Wählen Sie keine Sollwertquelle aus.
Abbildung 2.44 Bei Verwendung eines Analogeingangs und 10
V als Stromversorgung
Eingang Versorgungs-
Digital/Analog spannung V
Abschaltwerte
Digital 24
Digital 10
Analog 10
Tabelle 2.27 Abschaltwerte
Grenzwert
Abschaltwerte
< 6,6 kΩ - > 10,8 kΩ
< 800 Ω - > 2,7 kΩ
< 3,0 kΩ - > 3,0 kΩ
