2.7.13 Variabler Luftvolumenstrom
2 2
Systeme mit variablem Luftvolumenstrom (VVS) dienen zur Regelung der Lüftungs- und Temperaturverhältnisse in
Gebäuden. Zentrale VVS-Systeme gelten dabei als die energiesparendste Methode zur Gebäudeklimatisierung. Durch den
Einbau zentraler Anlagen lässt sich ein höherer Energienutzungsgrad erzielen als bei verzweigten Systemen.
Der höhere Wirkungsgrad ergibt sich aus der Nutzung größerer Kühllüfter und Kälteanlagen, die einen sehr viel höheren
Wirkungsgrad haben als kleine Motoren und verzweigte luftgekühlte Kälteanlagen. Außerdem trägt der geringere Wartungs-
aufwand zur Kostensenkung bei.
2.7.14 Die VLT-Lösung
Während Dämpfer und IGVs (Dralldrosseln) dafür sorgen, dass der Druck im Leitungssystem konstant bleibt, kann durch eine
-Lösung viel mehr Energie eingespart und die Installation weniger komplex gehalten werden. Statt einen künstlichen
Druckabfall zu erzeugen oder den Wirkungsgrad des Lüfters zu senken, senkt der die Lüfterdrehzahl, um den vom System
geforderten Fluss und Druck zur Verfügung zu stellen.
Zentrifugalgeräte wie Lüfter verhalten sich entsprechend den Gesetzen der Zentrifugalkraft. Das bedeutet, dass die Lüfter
den von ihnen produzierten Druck und Fluss senken, während ihre Drehzahl sinkt. Dadurch wird die Leistungsaufnahme
erheblich gesenkt.
Der Abluftventilator wird laufend überwacht bzw. geregelt, um eine gleichbleibende Strömungsdifferenz zwischen Vor- und
Rücklauf aufrechtzuerhalten. Bei Einsatz des hochmodernen PID-Reglers des HVAC-s kann auf zusätzliche Regler verzichtet
werden.
D1
D3

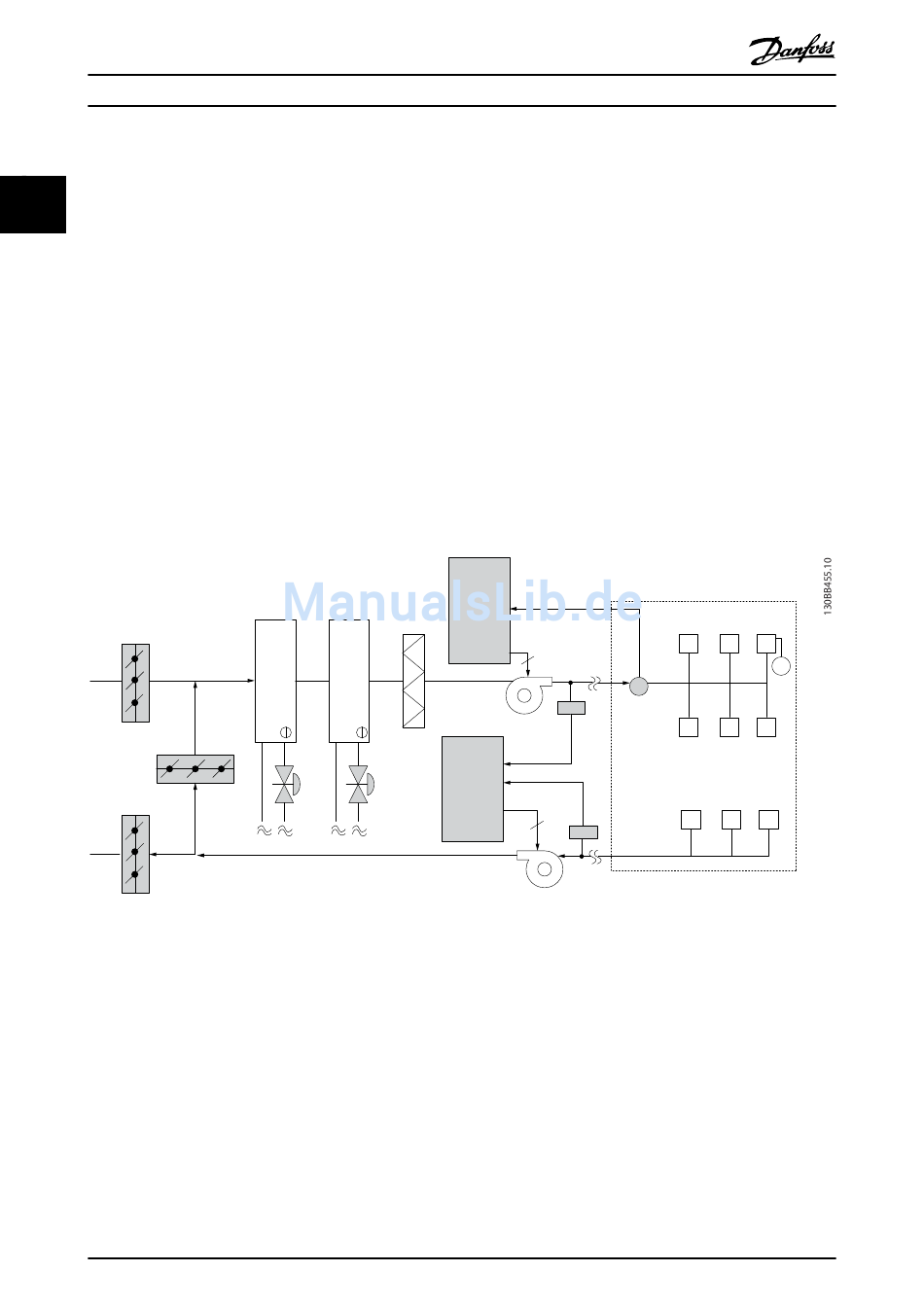

Abbildung 2.17 Die VLT-Lösung
