Analoge I/O-Option Mcb - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Auswahl
3 3

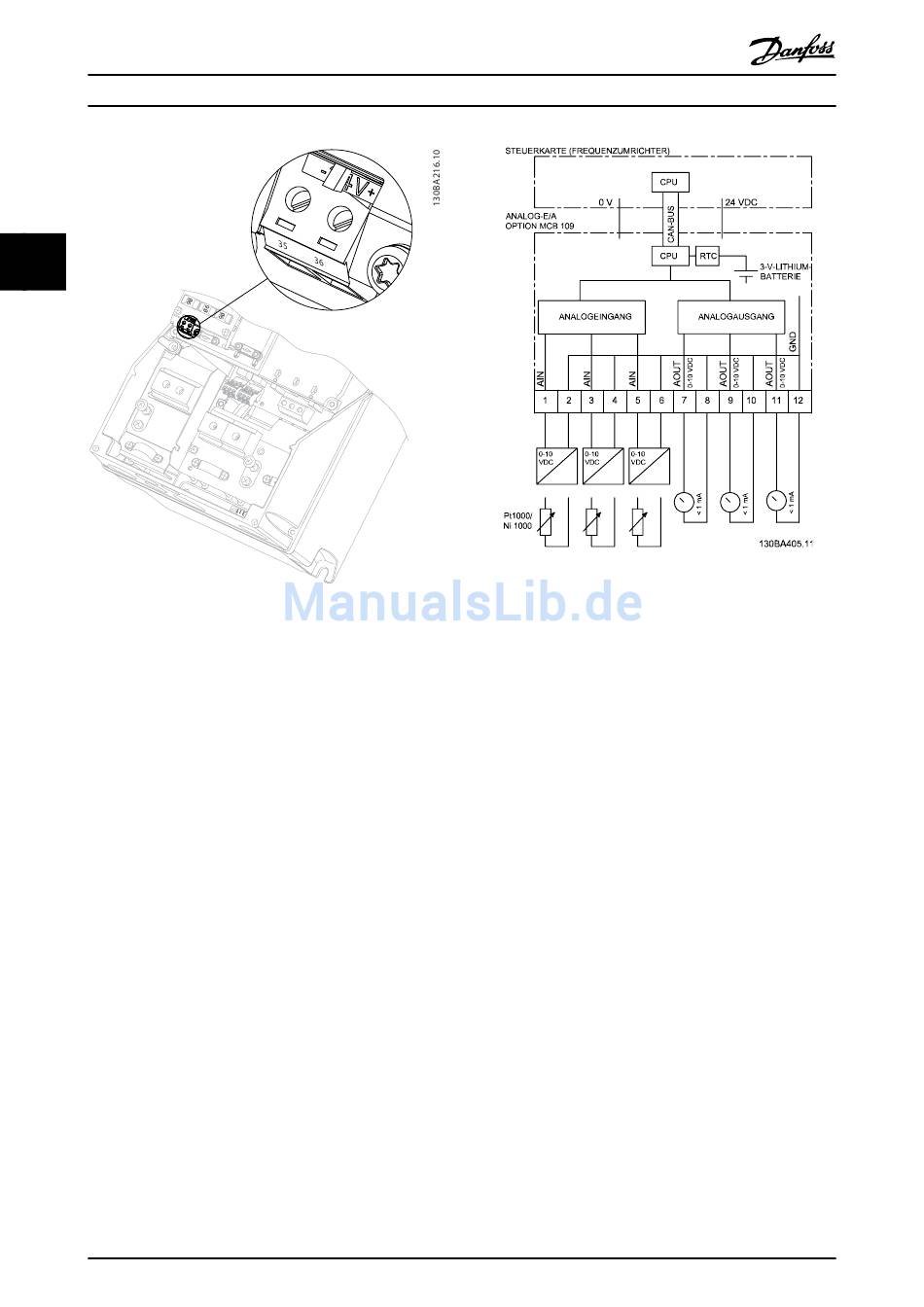

Abbildung 3.11 Verbindung mit externer 24-V-Versorgung
(A5-C2)

3.1.9 Analoge I/O-Option MCB 109

Sie sollten die analoge E/A-Karte z. B. in den folgenden
Fällen verwenden:
•
Als Batteriepufferung der Uhrfunktion auf der
Steuerkarte
•
Als allgemeine Erweiterung der auf der
Steuerkarte verfügbaren analogen I/O-Schnitt-
stellen, z. B. zur Mehrzonensteuerung mit 3
Druckgebern
•
Nutzung des Frequenzumrichters als dezentraler
I/O-Baustein für ein Gebäudemanagementsystem
mit Eingängen für Sensoren und Ausgängen für
Drosselklappen und Ventilstellglieder
•
Unterstützung erweiterter PID-Regler mit I/O-
Schnittstellen für Sollwerteingänge, Geber-/
Sensoreingänge und Ausgänge für Stellglieder
64
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Abbildung 3.12 Prinzipschaltbild für im Frequenzumrichter
integrierte analoge I/O
Analog-I/O-Konfiguration
3 Analogeingänge für:
•
0-10 V DC
ODER
•
0-20 mA (Spannungseingang 0-10 V) durch Instal-
lation eines 510 Ω Widerstands an Klemmen
(siehe HINWEIS)
•
4-20 mA (Spannungseingang 2-10 V) durch Instal-
lation eines 510 Ω Widerstands an Klemmen
(siehe HINWEIS)
•
Ni1000-Temperaturfühler mit 1000 Ω bei 0 °C.
Technische Daten gemäß DIN 43760
•
Pt1000-Temperaturfühler mit 1000 Ω bei 0 °C.
Technische Daten gemäß IEC 60751
3 Analogausgänge, die 0–10 V DC liefern.
MG11BC03
