Verdrahtung Der Steuerklemmen; Aktivierung Des Motorbetriebs (Klemme 27) - Danfoss VLT AutomationDrive FC 302 Produkthandbuch

Elektrische Installation
Anschluss Parameter
61
4 4
68 (+)
69 (-)
01, 02, 03
04, 05, 06
Tabelle 4.2 Klemmenbeschreibung Serielle Schnittstelle
Zusätzliche Klemmen:
•
2 Wechselkontakt-Relaisausgänge. Die Position
der Ausgänge hängt von der Frequenzumrichter-
konfiguration ab.
•
Weitere Klemmen befinden sich an eingebauten
optionalen Geräten. Näheres finden Sie im
Handbuch der Geräteoptionen.

4.8.2 Verdrahtung der Steuerklemmen

Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Installation
(siehe Abbildung 4.25).

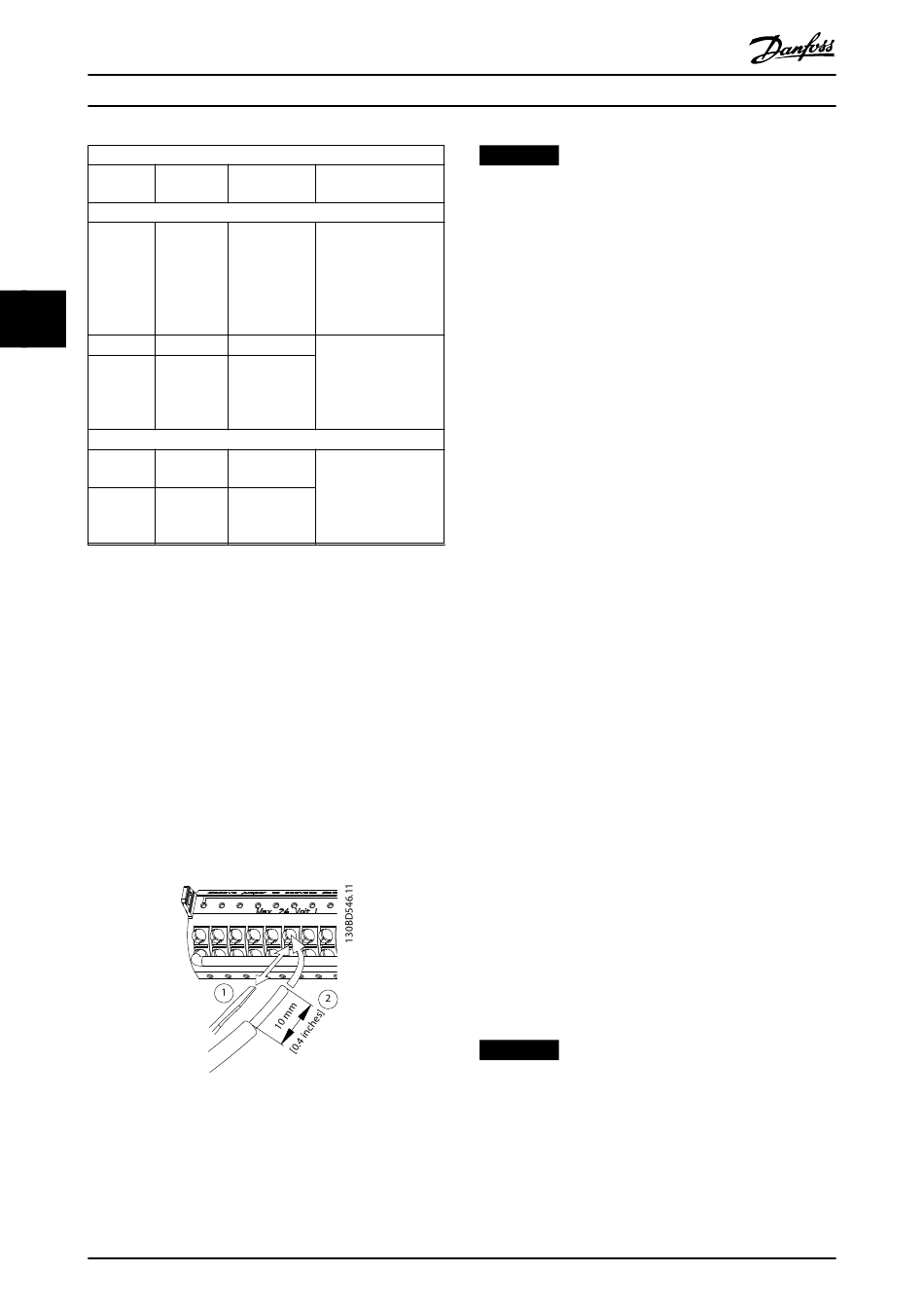

Abbildung 4.25 Anschluss der Steuerleitungen
34
Klemmenbeschreibung
Werksein-
stellung Beschreibung
Serielle Kommunikation
- Integriertes RC-Filter
für Kabelabschirmung.
Dient NUR zum
Anschluss der
Abschirmung bei EMV-
Problemen.
8-3* RS485-Schnittstelle.
Ein Schalter auf der
8-3*
Steuerkarte dient zum
Zuschalten des
Abschlusswiderstands.
Relais
[0] Ohne Wechselkontakt-Relais-
5-40 [0] Funktion ausgang. Für Wechsel-
oder Gleichspannung
5-40 [1] [0] Ohne
sowie ohmsche oder
Funktion
induktive Lasten.
12 13 18 19 27 29 32 33
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 302
HINWEIS
Halten Sie Steuerleitungen möglichst kurz und verlegen
Sie diese separat von Hochleistungskabeln, um
Störungen möglichst gering zu halten.
1.
2.
3.
4.
Steuerleitungsquerschnitte finden Sie unter
Kapitel 8.5 Kabelspezifikationen und typische Beispiele für
den Anschluss der Steuerleitungen unter
Kapitel 6 Anwendungsbeispiele.
4.8.3 Aktivierung des Motorbetriebs
(Klemme 27)
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
•
•
•
•
HINWEIS
Der Frequenzumrichter kann nicht ohne Signal an
Klemme 27 laufen, es sei denn, Sie programmieren
Klemme 27 neu.
Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
dem entsprechenden Kontakt einführen und
leicht nach oben drücken.
Führen Sie die abisolierte Steuerleitung in den
Kontakt ein.
Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerleitungen können zu Fehlern oder
einem Betrieb führen, der eine reduzierte
Leistung erbringt.
Digitaleingangsklemme 27 ist für den Empfang
eines externen 24-V-DC-Verriegelungsbefehls
ausgelegt.
Kommt keine Verriegelungsvorrichtung zum
Einsatz, schließen Sie eine Brücke zwischen
Steuerklemme 12 (empfohlen) oder 13 und
Klemme 27 an. Dies liefert ein 24-V-DC-Signal an
Klemme 27.
Wenn die Statuszeile unten im LCP AUTO FERN
FREILAUF anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
MG34U403
