Anwendungsbeispiele

7 Anwendungsbeispiele
7.1 Anwendungsbeispiele

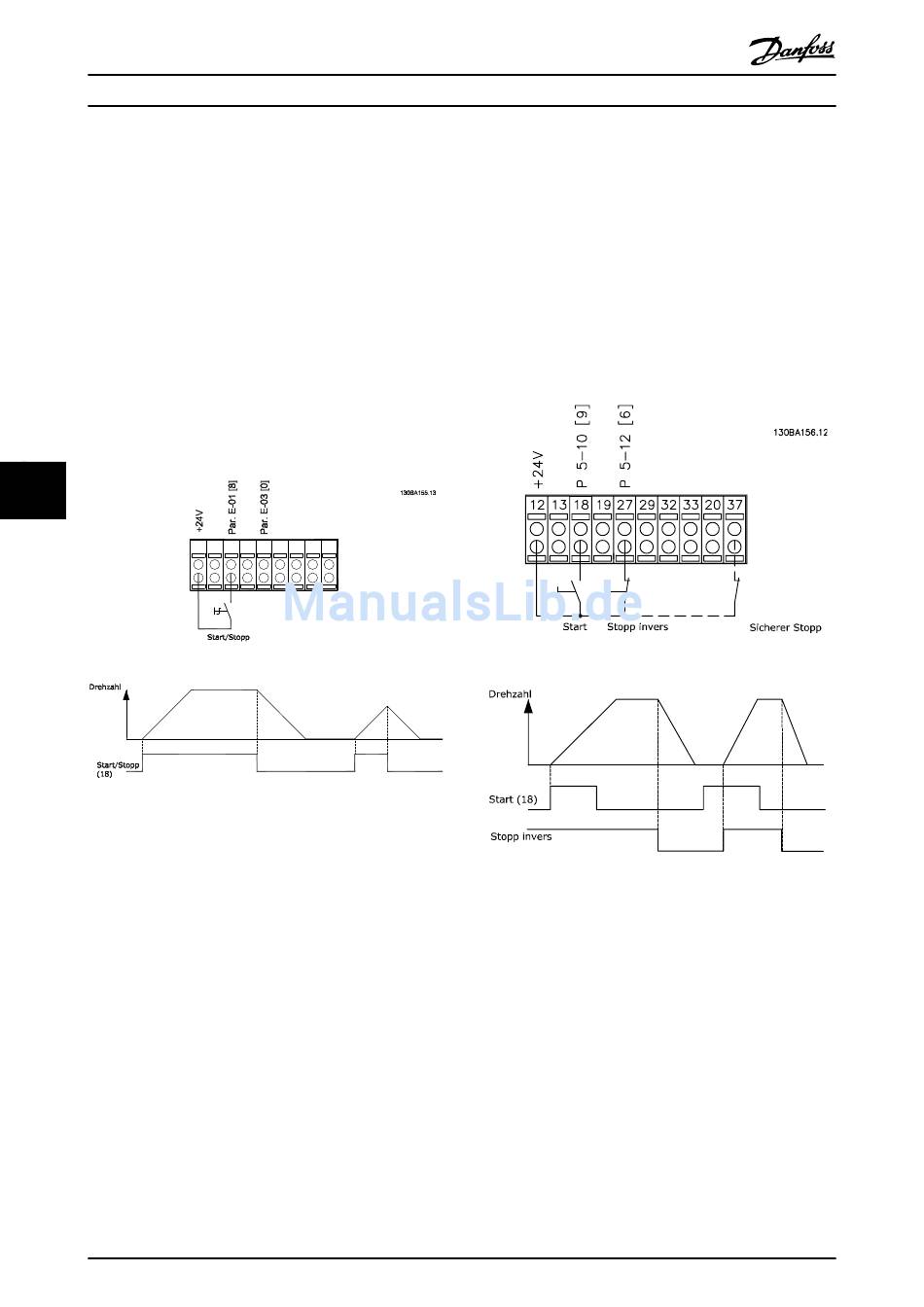

7.1.1 Start/Stopp

Klemme 18 = Start/Stopp 5-10 Klemme 18 Digitaleingang [8]
Start
Klemme 27 = Ohne Funktion 5-12 Klemme 27 Digital-
eingang [0] Ohne Funktion (Werkseinstellung Motorfreilauf
invers)
5-10 Klemme 18 Digitaleingang = Start (Standard)
5-12 Klemme 27 Digitaleingang = Motorfreilauf
invers (Werkseinstellung)
7 7
Abbildung 7.1 Klemme 37: Nur mit Funktion „Sicherer
Stopp" verfügbar
132
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.

7.1.2 Puls-Start/Stopp

Klemme 18 = Start/Stopp 5-10 Klemme 18 Digitaleingang [9]
Puls-Start
Klemme 27 = Stopp invers 5-12 Klemme 27 Digitaleingang
[6] Stopp (inv.)
5-10 Klemme 18 Digitaleingang = Puls-Start
5-12 Klemme 27 Digitaleingang = Stopp (inv.)
Abbildung 7.2 Klemme 37: Nur bei Funktion „Sicher
abgeschaltetes Moment" verfügbar
MG11BC03
