Elektrische Installation
Klemmenbeschreibung
Klemme Parameter Werksein-
stellung
Serielle Kommunikation
61 -
68 (+) 8-3*
69 (-) 8-3*
Relais
01, 02, 03 5-40 [0] [0] Ohne
Funktion
04, 05, 06 5-40 [1] [0] Ohne
Funktion
Tabelle 4.3 Klemmenbeschreibung Serielle Schnittstelle
Zusätzliche Klemme:
•
2 Wechselkontakt-Relaisausgänge. Die Position
der Ausgänge hängt von der Frequenzumrichter-
konfiguration ab.
•
Weitere Klemmen befinden sich an eingebauten
optionalen Geräten. Näheres finden Sie im
Handbuch der Geräteoptionen.

4.8.2 Verdrahtung der Steuerklemmen

Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Installation
(siehe Abbildung 4.9).
HINWEIS
Halten Sie Steuerkabel möglichst kurz und verlegen Sie
diese separat von Hochleistungskabeln, um Störungen
möglichst gering zu halten.
MG33AP03
Produkthandbuch
Beschreibung
Integriertes RC-Filter
für Kabelabschirmung.
Dient NUR zum
Anschluss der
Abschirmung bei
EMV-Problemen.
RS-485-Schnittstelle.
Ein Schalter auf der
Steuerkarte dient zum
Zuschalten des
Abschlusswiderstands.

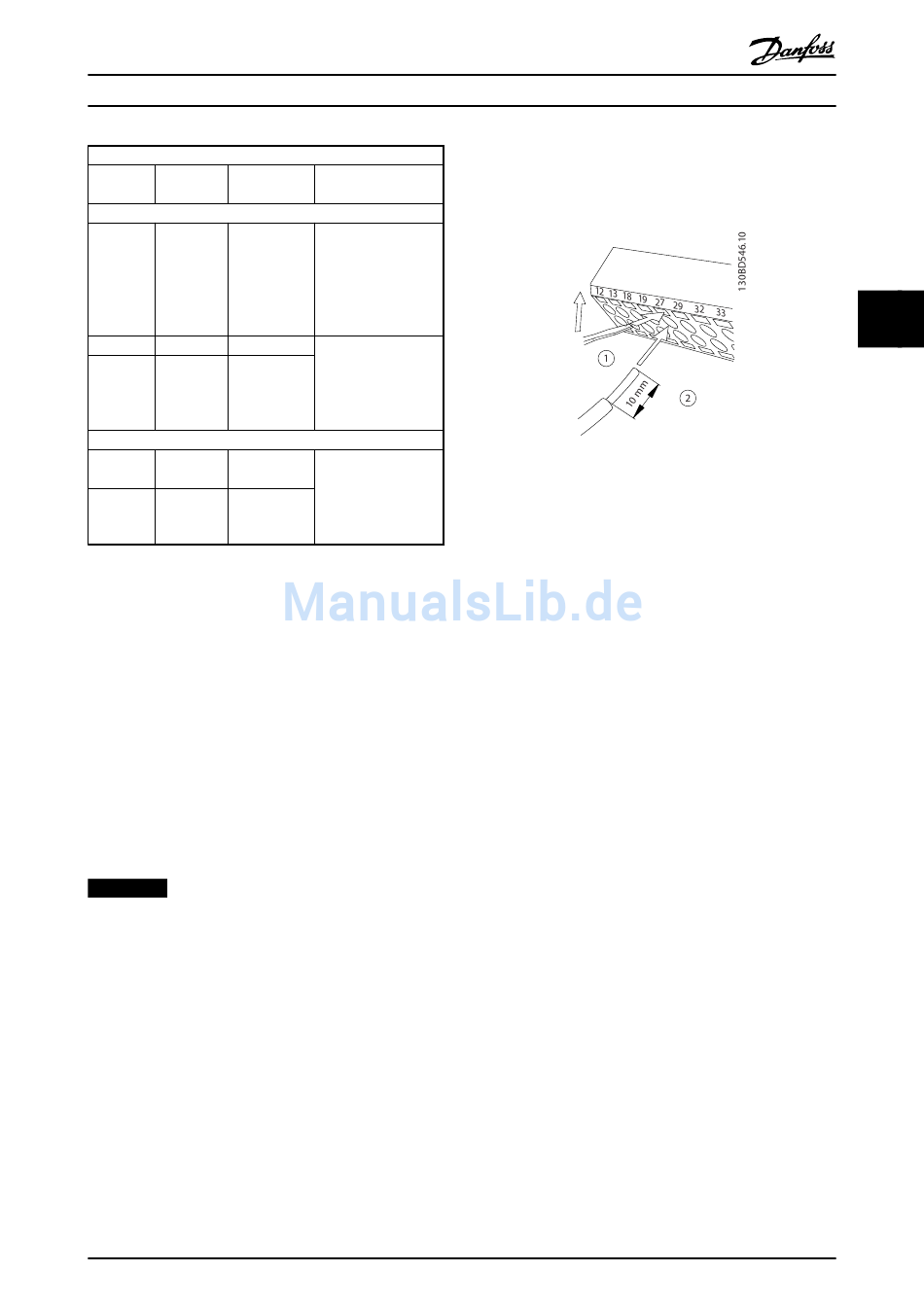

Wechselkontakt-Relais- Abbildung 4.9 Anschluss der Steuerkabel
ausgang. Für Wechsel-
oder Gleichspannung
sowie ohmsche oder
induktive Lasten.
Steuerkabelquerschnitte finden Sie unter Kapitel 8.5 Kabel/
Spezifikationen und typische Beispiele für den Anschluss
der Steuerkabel unter Kapitel 6 Anwendungsbeispiele.
4.8.3 Aktivierung des Motorbetriebs
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.
1. Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
dem entsprechenden Kontakt einführen und
leicht nach oben drücken.
2. Führen Sie das abisolierte Steuerkabel in den
Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerkabel können zu Fehlern oder
einem Betrieb führen, der nicht die optimale
Leistung erbringt.
(Klemme 27)
•
Digitaleingangsklemme 27 ist für den Empfang
eines externen 24-V-DC-Verriegelungsbefehls
ausgelegt.
•
Kommt keine Verriegelungsvorrichtung zum
Einsatz, schließen Sie eine Brücke zwischen
Steuerklemme 12 (empfohlen) oder 13 und
Klemme 27 an. Dies liefert ein 24-V-DC-Signal an
Klemme 27.
•
Wenn die Statuszeile unten im LCP AUTO FERN
FREILAUF anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
