8 – Installation und Konfiguration
8.1 – Installation und Konfiguration
8.1.1 Übersicht
RS-485 ist eine zweiadrige Busschnittstelle, die mit einer
Multidrop-Netzwerktopologie kompatibel ist, d. h.
Teilnehmer (Knoten) können als Bus oder über
Abzweigkabel von einer gemeinsamen Hauptleitung aus
verbunden werden. Es können insgesamt 32 Teilnehmer
(Knoten) an ein Netzwerksegment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater)
unterteilt.
HINWEIS
Jeder Repeater fungiert in dem Segment, in dem er
installiert ist, als Teilnehmer. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente
hinweg eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) des
Frequenzumrichters oder mit einem Widerstandsnetzwerk.
Verwenden Sie stets ein STP-Kabel (Screened Twisted Pair
= abgeschirmtes Aderpaar verdrillt) für die Busverdrahtung,
und beachten Sie stets die bewährten Installationsver-
fahren.
Eine Erdung der Abschirmung mit geringer Impedanz an
allen Knoten ist wichtig, auch bei hohen Frequenzen.
Schließen Sie daher die Abschirmung großflächig an Masse
an, z. B. mit einer Kabelschelle oder einer leitfähigen
Kabelverschraubung. Möglicherweise müssen Sie Potenzia-
lausgleichskabel verwenden, um im Netzwerk das gleiche
Erdungspotenzial zu erhalten – vor allem bei Installationen
mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Beim Anschluss eines Motors an den
Frequenzumrichter ist immer ein abgeschirmtes
Motorkabel zu verwenden.
Kabel Screened Twisted Pair (STP)
120
Impedanz [Ω]
Max. 1200 (einschließlich Abzweigleitungen)
Kabellänge [m]
Max. 500 von Station zu Station
Tabelle 8.1 Kabelspezifikationen
MG11BC03
Projektierungshandbuch
Ein oder mehrere Frequenzumrichter können mittels der
RS-485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist an das P-Signal (TX
+, RX+) und Klemme 69 an das N-Signal (TX-, RX-)
anzuschließen. Siehe Zeichnungen in Kapitel 6.8.3 Erdung
abgeschirmter Steuerkabel.
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, verdrahten Sie die Schnittstellen
parallel.

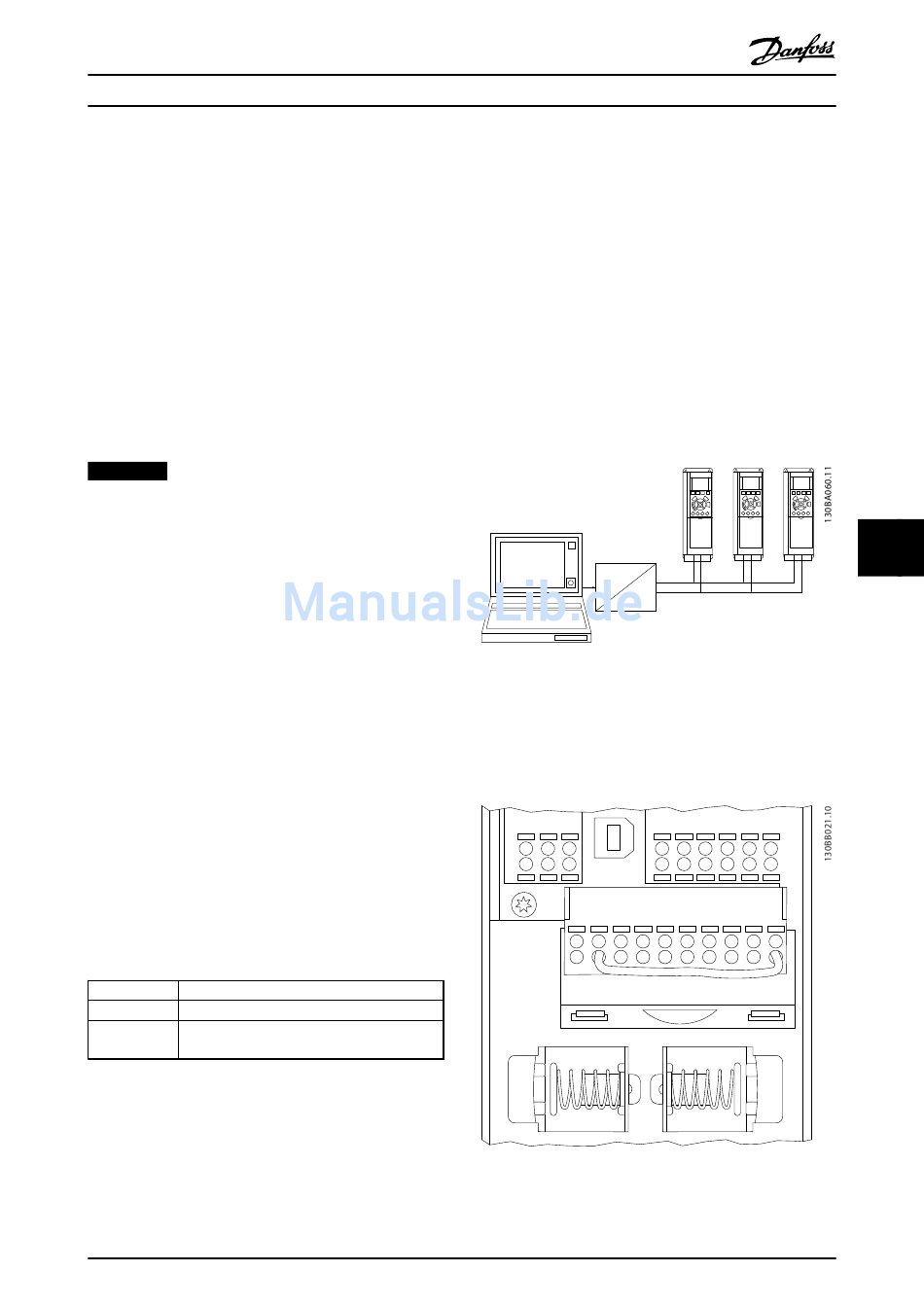

Abbildung 8.1 Parallele Verdrahtung
Zur Vermeidung von Potenzialausgleichsströmen über die
Abschirmung kann der Kabelschirm über Klemme 61
einseitig geerdet werden (Klemme 61 ist intern über RC-
Glied mit dem Gehäuse verbunden).
Abbildung 8.2 Steuerkartenklemmen
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
RS 232
68
+
USB
-
RS 485
61 68 69 39 42 50 53 54 55
Remove jumper to enable Safe Stop
12 13 18 19 27 29
8
69 68 69 68 69
32 33 20 37
141
