Auswahl
B
D
E

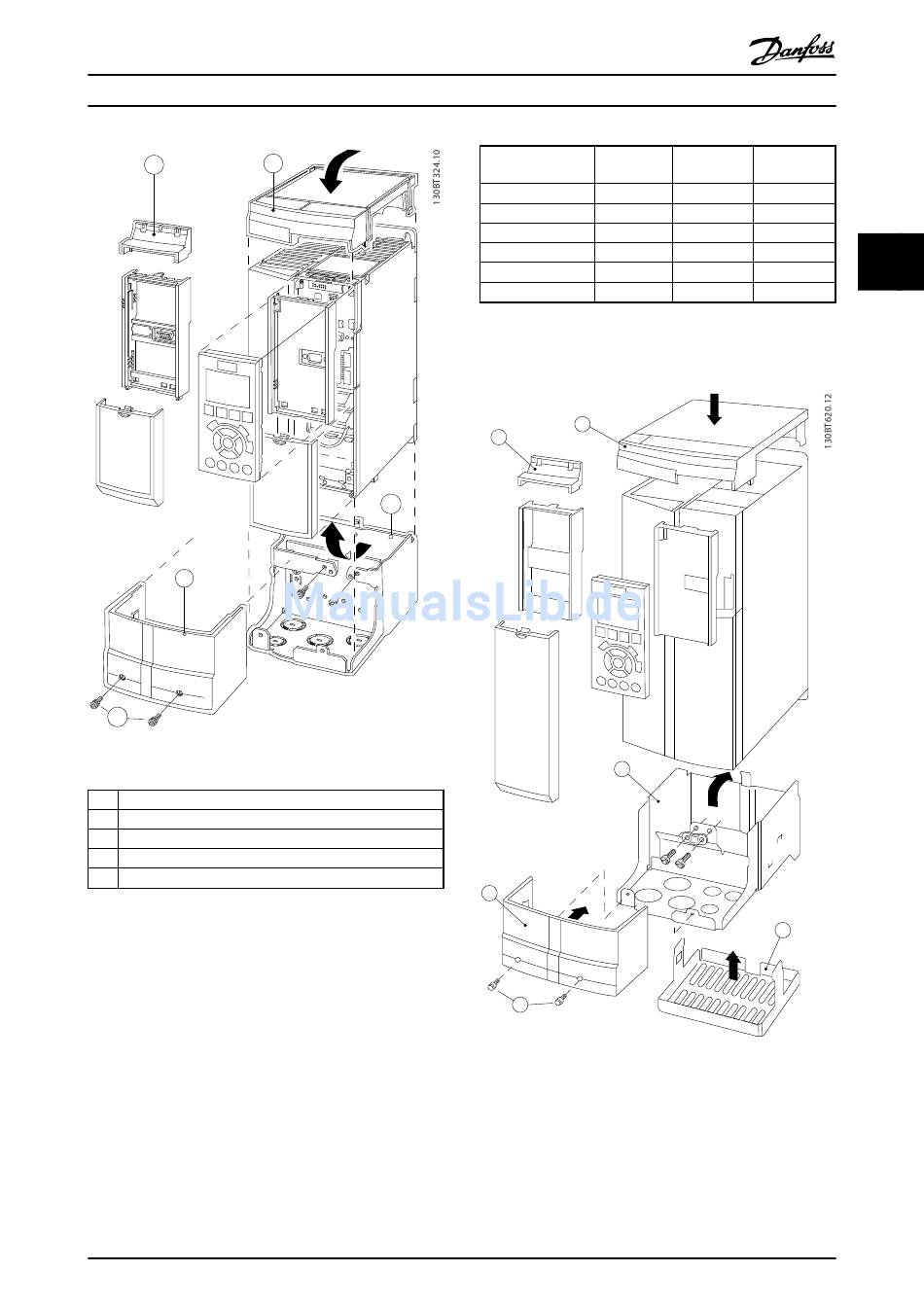

Abbildung 3.20 Gehäusetyp A3
A Obere Abdeckung
B Rand
C Bodenplatte
D Bodenabdeckung
E Schraube(n)
Tabelle 3.12 Legende zu Abbildung 3.19 und Abbildung 3.20
Platzieren Sie die obere Abdeckung wie abgebildet. Bei
Verwendung einer A- oder B-Option müssen Sie den Rand
anbringen, um den oberen Einlass abzudecken. Setzen Sie
die Bodenplatte C an den Boden des Frequenzumrichters
und befestigen Sie die Kabel korrekt mit den Schellen aus
dem Beutel mit Zubehör. Löcher für Kabelverschrau-
bungen:
Größe A2: 2 x M25 und 3 x M32
Größe A3: 3 x M25 und 3 x M32
MG11BC03
Projektierungshandbuch
A
C
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Höhe A
Gehäusetyp
[mm]
A2 372
A3 372
B3 475
B4 670
C3 755
C4 950
Tabelle 3.13 Abmessungen
* Bei Verwendung von Option A/B erhöht sich die Tiefe (weitere
Informationen siehe Kapitel 5.1.2 Abmessungen)
A
B
C
D
E
Abbildung 3.21 Gehäusetyp B3
Breite B Tiefe C*
[mm] [mm]
90 205
130 205
165 249
255 246
329 337
391 337
F
71
3 3
